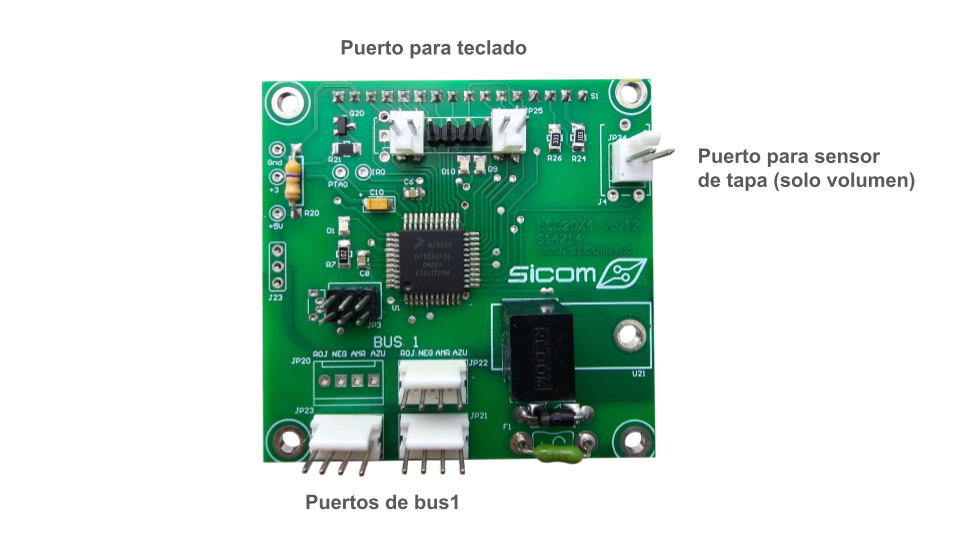

Los módulos display se encargan de mostrar la información relevante en sus pantallas, ya se un servicio activo, configuración u notificaciones del sistema, cada productor de la línea actual Gas-PAR® G4S cuenta con uno (Masa) o dos (Masa / Venta) en su panel.

El cambio de nombre al display de Volumen a Masa es para identificar que la pieza en este caso funciona para mostrar la masa del servicio, físicamente es el mismo hardware con el cambio de funciones dentro del firmware instalado, para el segundo display que lo acompaña de venta tiene la misma función para esta línea de producto de llenado de cilindros.

A) Revisar que el fusible en F1 sea del valor referido y que presente continuidad con el módulo desenergizado.

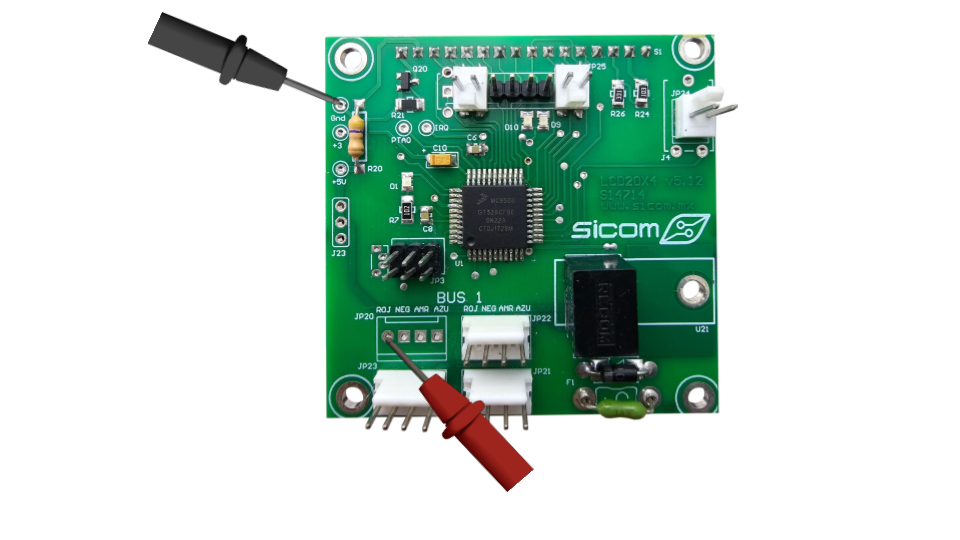

B) Se deberá medir con un multímetro el voltaje de alimentación de Bus1 que alimenta el módulo display ( Masa / Venta  )

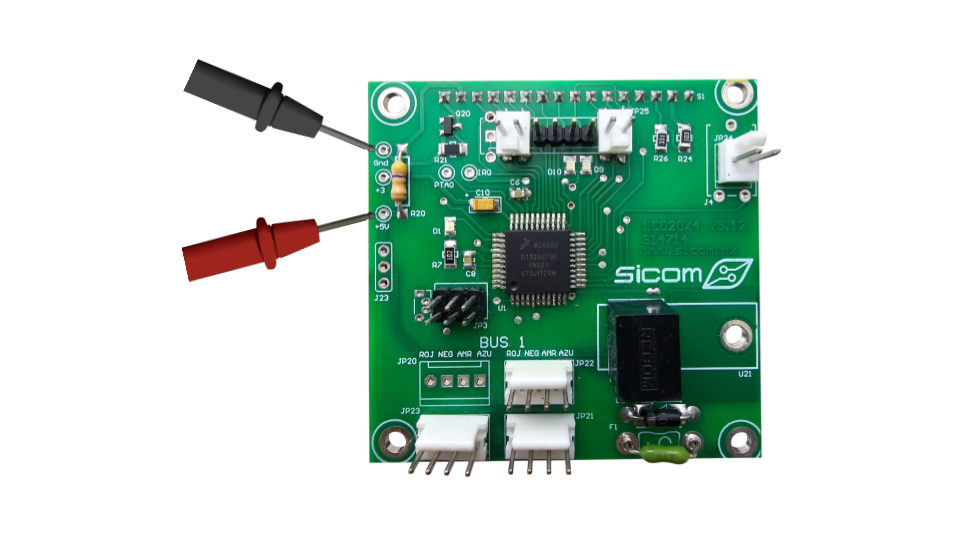

C) Se deberá medir con un multímetro el voltaje del regulador U4 3.3V.

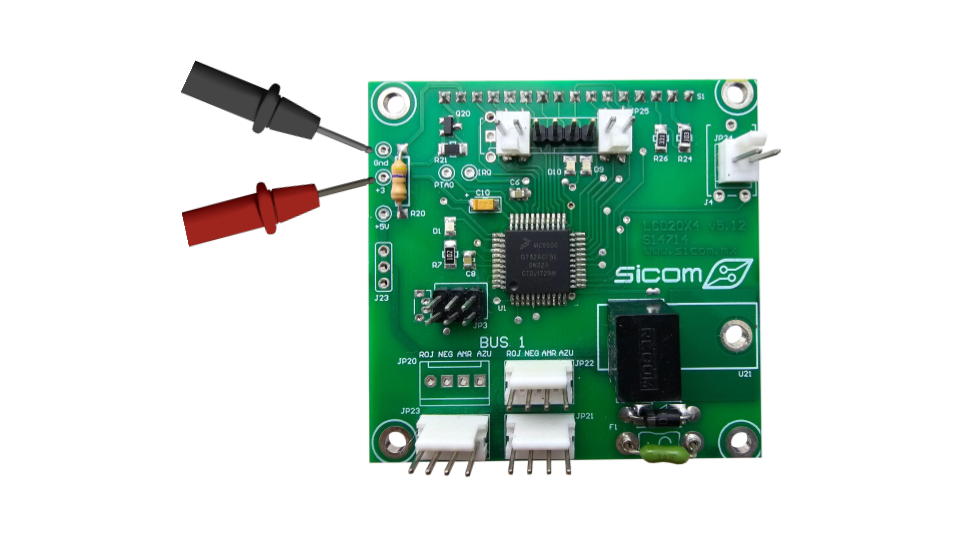

D) Se deberá medir con un multímetro el voltaje del regulador U21 5V.
