Comportamiento de Leds CB



    Comportamiento de los leds en módulos AT y CB:

    La siguiente sección a revisar será ver el comportamiento de los leds en los módulos de los equipos GAS-PAR®, veremos qué tipo de informacion nos están indicando acorde a su comportamiento de encendido, apagado o tipos parpadeo, comenzaremos primero con los módulos pasivos estos son los que no llevan programación.

    Se pintará de color el led o leds a revisar y señalaremos en un recuadro de color amarillo el área donde se ubica para que sea más fácil de ubicar en la imagen, además de mencionar su numeración grabada con el serigrafiado en la tarjeta o módulo a revisar, el comportamiento de algunos leds es difícil de representar mediante imágenes por lo que nos apoyaremos del texto para complementar la informacion.

    • Led relleno completamente: Representa un led que permanece completamente encendido sin parpadeo.
    • Led rectángulo vacío: Representa un led que parpadea constantemente.
    • Led rectángulo pequeño: Representa un led que enciende con atenuación.

    Backplane Autotanque:

    Led D4 (ROJO) su función es permanecer encendido indicando que el backplane autotanque cuenta con alimentación ya sea de la fuente principal o de su batería de respaldo.




    Backplane Carburación:

    Led D4 (ROJO) su función es permanecer encendido indicando que el Backplane Carburación tiene alimentación proveniente de la interconexión.




    Interconexión Carburación 1 Válvula:

    Led D4 (ROJO) su función es permanecer encendido indicando que la interconexión tiene alimentación proveniente de la fuente de voltaje que se alimenta de 127V.




    Interconexión Carburación 1 Válvula:

    Led D2 (ROJO) su función es encender cuando se inicia un servicio indicando que el relé de la interconexión se ha activado accionando la salida de válvula y bomba, al finalizar el servicio se apaga.




    Interconexión Carburación 2 Válvulas:

    Led D5 (ROJO) su función es permanecer encendido indicando que la interconexión tiene alimentación proveniente de la fuente de voltaje que se alimenta de 127V.




    Interconexión Carburación 2 Válvulas:

    Led D1 (ROJO) válvula 1, led D2 (ROJO) para válvula 2, su función es encender cuando se inicia un servicio indicando que el relé de la interconexión se ha activado accionando la salida de válvula y bomba, al finalizar el servicio se apagará.




    Interconexión Carburación Plus:

    Led D5 (ROJO) su función es permanecer encendido indicando que la interconexión tiene alimentación proveniente de la fuente de voltaje que se alimenta de 127V.



    Led D1 (ROJO) válvula 1, led D2 (ROJO) para válvula 2, su función es encender cuando se inicia un servicio indicando que el relé de la interconexión se ha activado accionando la salida de válvula y bomba, al finalizar el servicio se apagará.




    Módulos con programación:

    Ahora pasaremos a ver módulos los cuales llevan una programación y realizan funciones programadas, describiremos algunos de los funcionamientos que aplicaran para la mayoría de los módulos.

    Led corazón: Todos los módulos llevan un led corazón el cual indica que su programación está corriendo, esto se hace generando un parpadeo que simula una pulsación de un corazón, pulsando dos veces continúas seguidas de un tiempo de apagado, en caso de que el módulo no tenga programación dicho led pulsa de forma continua y frenética.

    Leds de bus1: Indican el tráfico de comunicación por la línea de Bus1, parpadean a destiempo la mayoría del tiempo, ambos representando él envió de informacion y la respuesta a peticiones.

    Leds de bus2: Indican el tráfico de comunicación por la línea de Bus2, parpadean casi al mismo tiempo ambos representando él envió de peticiones y la respuesta de las mismas.


    Módulo CPU KN y KN+:

    Led Corazón D1 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.




    Leds de Bus1 D3 y D4 (ROJO):

    Encenderán conforme al tráfico de informacion que exista en la comunicación interna de los módulos, en caso de que alguno de ellos se quede encendido de forma permanente sin aparentar ningún parpadeo indica que existe ruido eléctrico y la comunicación estará parcial o completamente bloqueada.




    Leds de Bus2 D6 y D5 (ROJO):

    Encenderán conforme al tráfico de informacion que exista en la comunicación interna de los módulos, en caso de que alguno de ellos se quede encendido de forma permanente sin aparentar ningún parpadeo indica que existe ruido eléctrico y la comunicación estará parcial o completamente bloqueada.




    Módulo Impresora Estándar, Térmica, Carburación:

    Led Corazón D1 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.




    Led DTR D7 (ROJO):

    Si este led permanece encendido significa que el módulo impresora no ha detectado la comunicación con la impresora física (Handshake), esto puede ser porque la impresora este apagada, desconectada o con una configuración diferente.




    Led DTR D7 (ROJO):

    Si este led permanece apagado significa que el módulo impresora ha detectado la comunicación con la impresora física usando un comando de comunicación. (Handshake),




    Módulo GPS:

    Led Corazón D1 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.




    Led estatus antena D6 (ROJO):

    Si este led parpadea completamente seguido de una atenuación, no pasa a estar completamente apagado, significa que el módulo GPS no tiene comunicación con la antena GPS, en este momento el led D8 estará completamente apagado.




    Led estatus antena D8 (ROJO):

    Si este led parpadea, significa que el módulo GPS tiene comunicación con la antena GPS y el led D6 pasara a estar encendido de forma atenuada sin parpadeo.




    Módulo Válvulas:

    Led Corazón D1 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.




    Módulo Display Volumen y Venta:

    Led Corazón D1 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.




    Leds de Bus1 D10 y D9 (ROJO):

    Encenderán conforme al tráfico de informacion que exista en la comunicación interna de los módulos, en caso de que alguno de ellos se quede encendido de forma permanente sin aparentar ningún parpadeo indica que existe ruido eléctrico y la comunicación estará parcial o completamente bloqueada.




    Módulo Transductor Encoder / Tuthill:

    Led Corazón D2 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.




    Leds de Bus1 D5 y D6 (ROJO):

    Encenderán conforme al tráfico de informacion que exista en la comunicación interna de los módulos, en caso de que alguno de ellos se quede encendido de forma permanente sin aparentar ningún parpadeo indica que existe ruido eléctrico y la comunicación estará parcial o completamente bloqueada.




    Led estatus A-B D3 y D4 (ROJO):

    Estos leds prenden y apagan conforme a los sensores A y B detectan pulsos al girar el Encoder, o en el caso de Tuthill cuando se les envían pulsos de la electrónica de la cámara de medición.




    Módulo Transductor Flujo Másico:

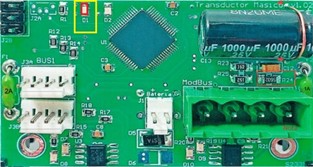

    Led Corazón D2 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.




    Leds de Bus1 D7 y D8 (ROJO):

    Encenderán conforme al tráfico de informacion que exista en la comunicación interna de los módulos, en caso de que alguno de ellos se quede encendido de forma permanente sin aparentar ningún parpadeo indica que existe ruido eléctrico y la comunicación estará parcial o completamente bloqueada.

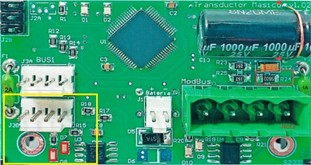

    Led ModBus RS485 A-B D9 y D10 (ROJO):

    Estos leds prenden y apagan cuando existe comunicación de módulo transductor con el medidor flujo másico A y B.




    Módulo GPRS:

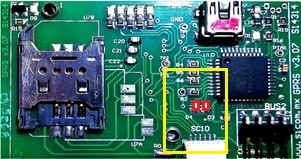

    Led Corazón D1 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.




    Leds de Bus2 D3 y D4 (ROJO):

    Encenderán conforme al tráfico de informacion que exista en la comunicación externa de los módulos, en caso de que alguno de ellos se quede encendido de forma permanente sin aparentar ningún parpadeo indica que existe ruido eléctrico y la comunicación estará parcial o completamente bloqueada.

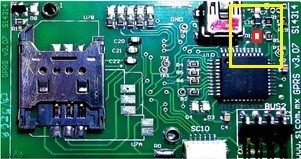

    Led de Señal D8 (VERDE):

    Este led tiene dos estatus, el primero es cuando parpadea de forma 50/50 esto es dura el mismo tiempo encendido y apagado significa que no tiene señal, el segundo es cuando genera un doble parpadeo rápido seguido de un tiempo de apagado significa que tiene señal.




    Módulo 3GV1:

    Led Corazón D1 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.




    Leds de Bus2 D3 y D4 (ROJO):

    Encenderán conforme al tráfico de informacion que exista en la comunicación externa de los módulos, en caso de que alguno de ellos se quede encendido de forma permanente sin aparentar ningún parpadeo indica que existe ruido eléctrico y la comunicación estará parcial o completamente bloqueada.




    Led de Señal D8 (VERDE):

    Este led tiene permanece encendido de forma permanente todo el tiempo y no realiza ninguna función.




    Módulo 3GV2:

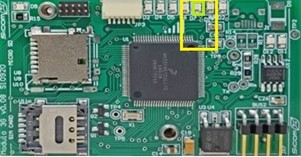

    Led Corazón D1 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.

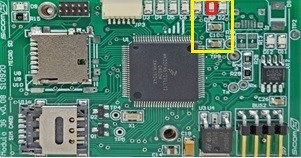

    Led tipo de RED D7 (VERDE):

    Encenderán cuando el tipo de red sea 3G si permanece apagado indica conexión a una red 2G

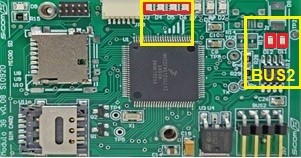

    Leds de intensidad de Señal D3-D6 (ROJO):

    Estos 4 leds encienden conforme a la intensidad de la señal que tengan siendo el D3 la menor señal y D6 el máximo de intensidad.

    Leds de Bus2 D11 y D12 (ROJO):

    Encenderán conforme al tráfico de informacion que exista en la comunicación externa de los módulos.




    Módulo WIFI:

    Led Corazón D7 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.

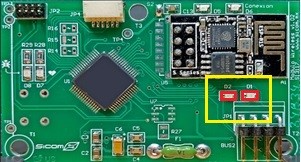

    Leds de Bus2 D1 y D2 (ROJO):

    Encenderán conforme al tráfico de informacion que exista en la comunicación externa de los módulos, en caso de que alguno de ellos se quede encendido de forma permanente sin aparentar ningún parpadeo indica que existe ruido eléctrico y la comunicación estará parcial o completamente bloqueada.

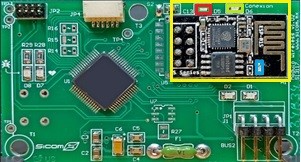

    Leds de comunicación D5 y D6 (ROJO y VERDE):

    El led D6 indica conexión con la red de WIFI y el D5 indica conexión con la IP y puerto del servidor.

    Adicional el led azul del radio WIFI indica cuando la red del micro esta activa.




    Módulo Bluetooth:

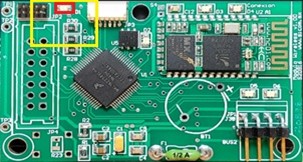

    Led Corazón D1 (ROJO):

    Realizara pulsaciones representando el latido de un corazón, indicando que su programación está corriendo.




    Leds de Bus2 D5 y D6 (ROJO):

    Encenderán conforme al tráfico de informacion que exista en la comunicación externa de los módulos, en caso de que alguno de ellos se quede encendido de forma permanente sin aparentar ningún parpadeo indica que existe ruido eléctrico y la comunicación estará parcial o completamente bloqueada.

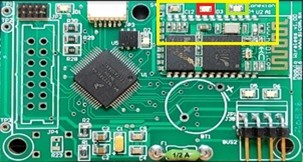

    Leds de comunicación D3 y D4 (ROJO y VERDE):

    El led D4 indica conexión con la red de Bluetooth y el D3 indica conexión con la IP y puerto del servidor.
