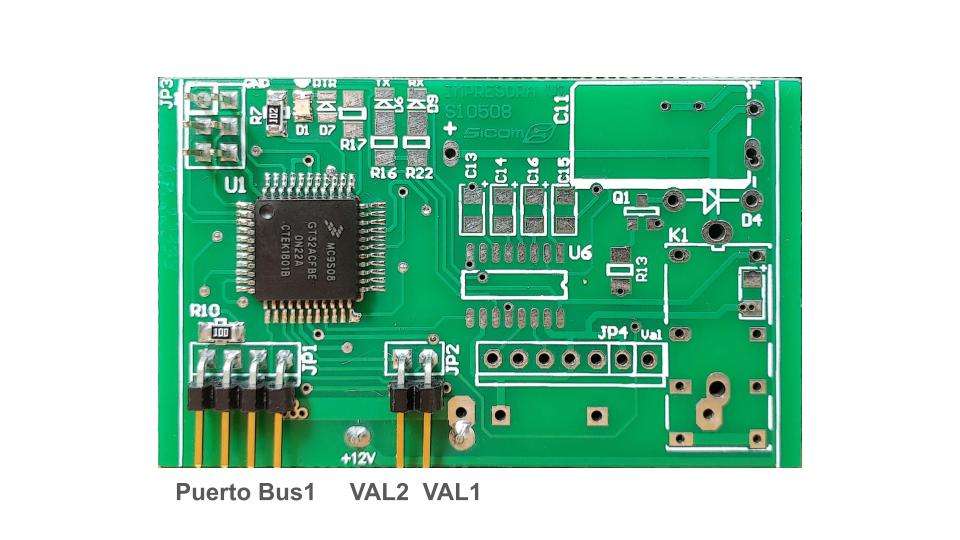

El módulo válvulas en un equipo llenado de cilindros gestiona el accionamiento de válvula 1 y 2 de la interconexión, para funcionalidades de las 2 válvulas es requerido que se configure el moduló con la función doble valvula.

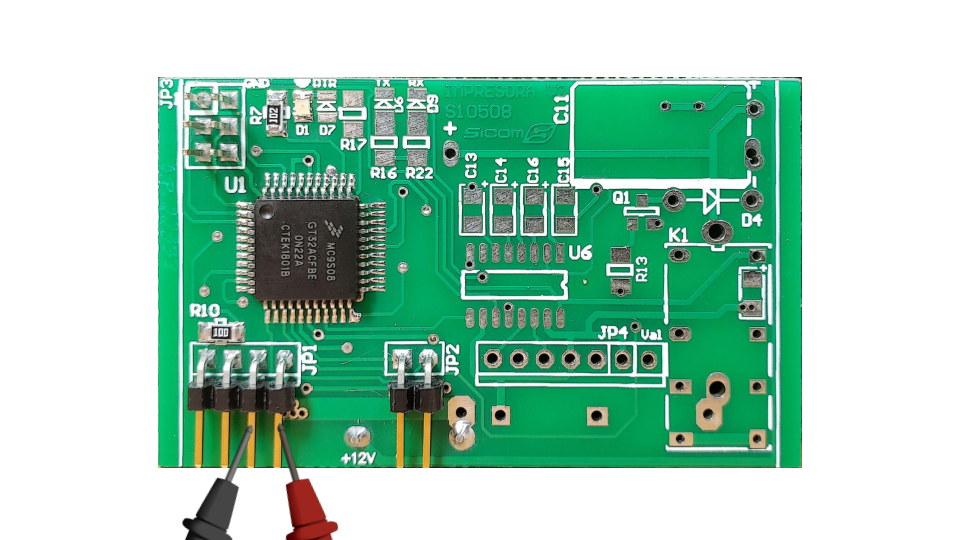

A ) Se deberá medir los voltajes de alimentación del módulo válvulas comenzando por el voltaje de alimentación del Bus1.
DESCRIPCIÓN |
VOLTAJE |
V Bus1 |
9.00 – 13.5 VDC |

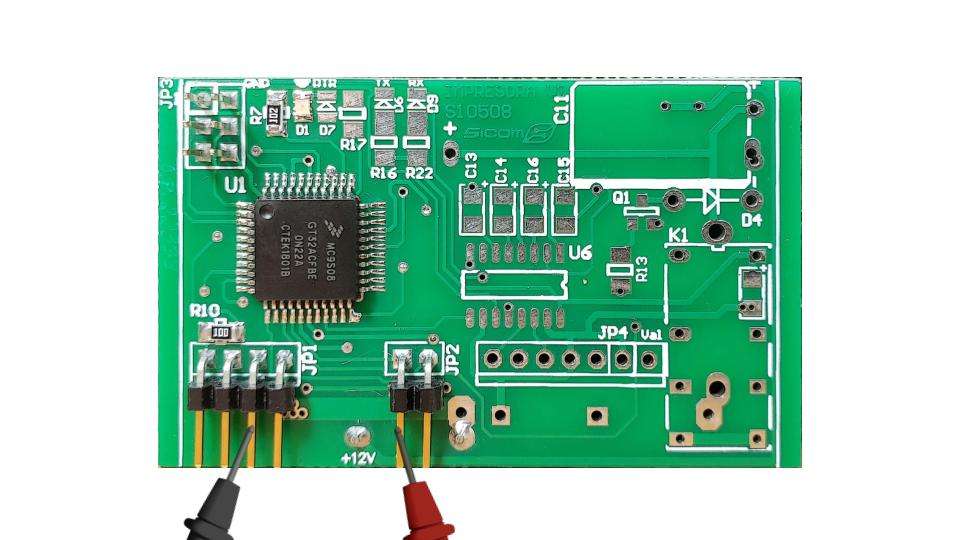

B) Se deberá medir el voltaje de VAL1, que refiere a válvula 1, el módulo al estar conectado a un backplane carburación y a su vez a un interconexion plus, se verá la apertura de la válvula 1 junto con el switch de bomba.
DESCRIPCIÓN |
VOLTAJE |
V VAL1/Bomba Servicio |
3.15 - 3.30 VDC |
V VAL1/Bomba Desocupado |
0.0 - 0.2 VCD |

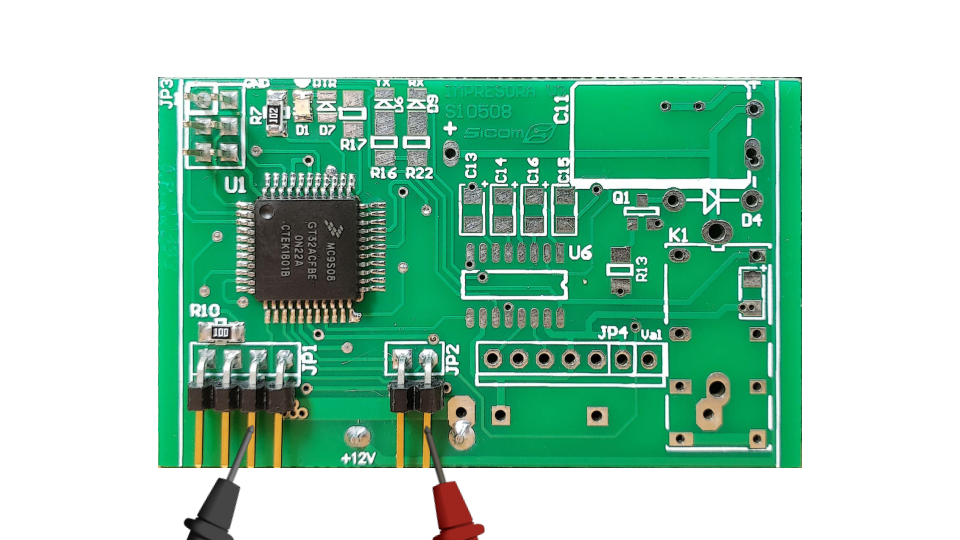

C) Se deberá medir el voltaje de VAL2, que refiere a válvula 2, el módulo al estar conectado a un backplane CB y a su vez a un interconexion plus, se verá la apertura de la válvula 2, esta se maneja de forma independiente a VAL1.
DESCRIPCIÓN |
VOLTAJE |
V VAL2 Servicio |
3.15 - 3.30 VDC |
V VAL2 Desocupado |
0.0 - 0.2 VCD |

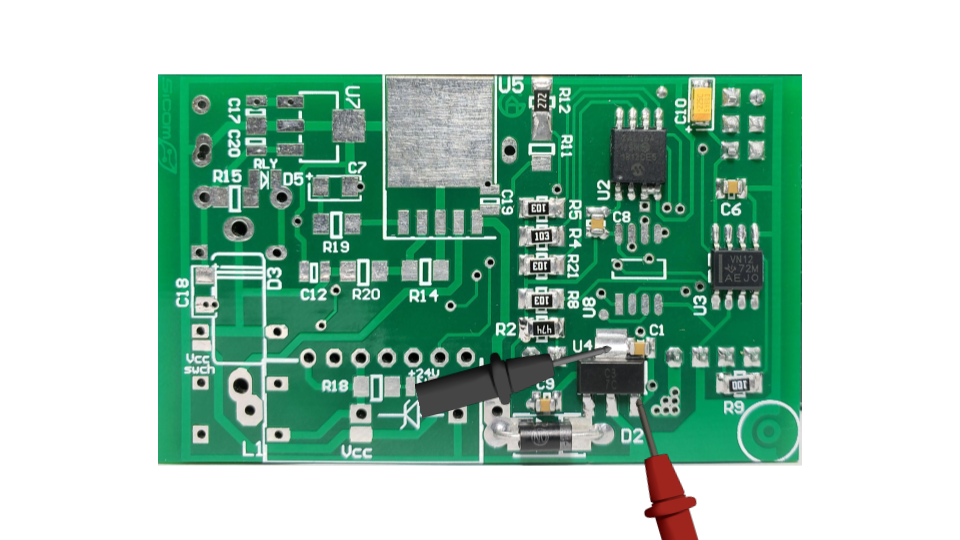

D) Se deberá medir el voltaje del regulador 3.3 del módulo válvulas.
DESCRIPCIÓN |
VOLTAJE |
VReg 3.3 U4 |
3.15 - 3.30 VDC |
