Mediciones eléctricas módulo transponder LL
El módulo transponder se encarga de leer las tarjetas RFID. Para la línea de Llenado de cilindros este módulo cuenta con el mismo hardware y firmware.

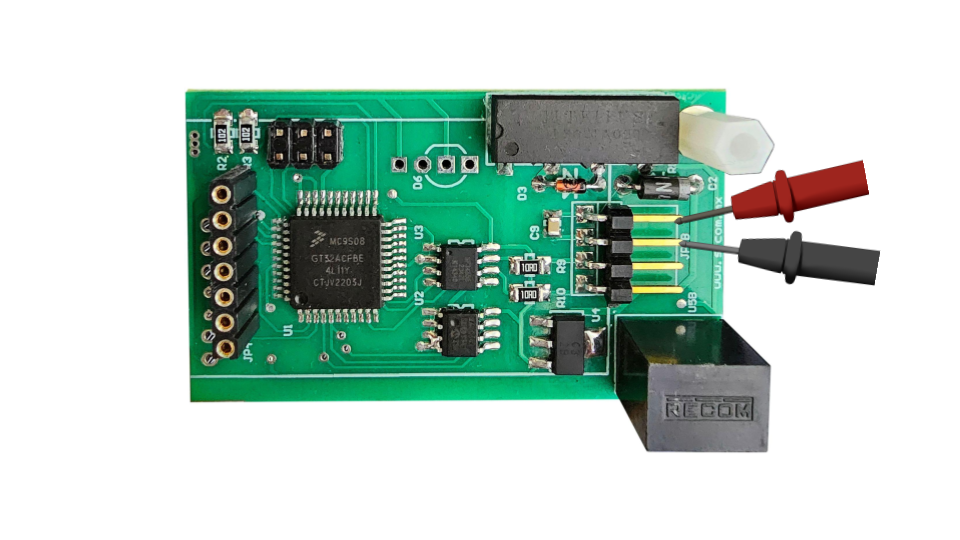

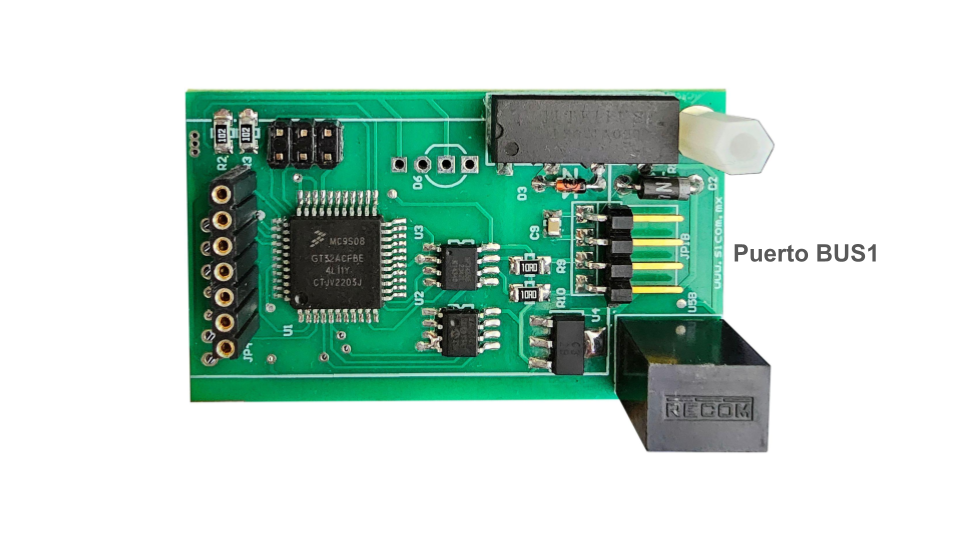

A) Se deberá medir con un multímetro el voltaje de alimentación de Bus1 que alimenta el módulo transductor flujo másico.
DESCRIPCIÓN |
VOLTAJE |
V Bus1 |
9.0 - 13.5 VCD |

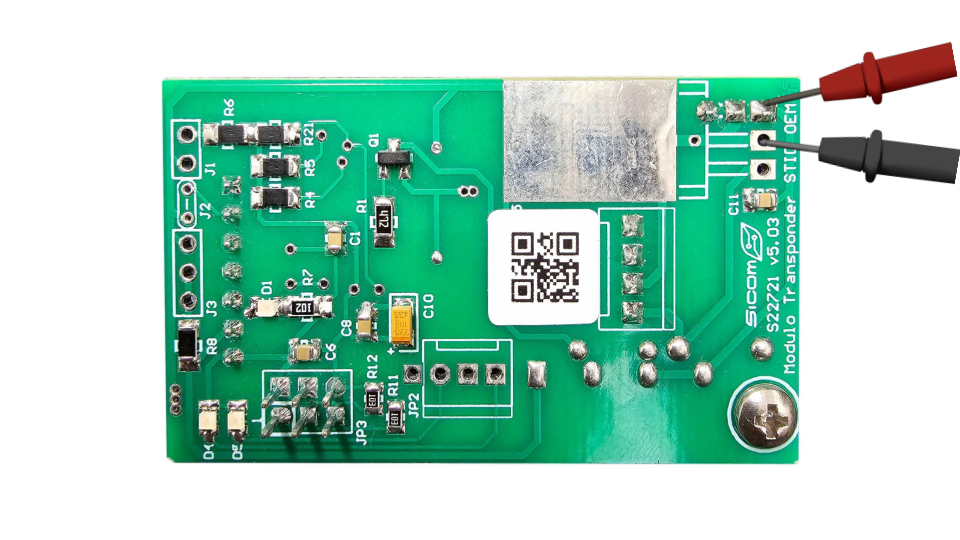

B) Se deberá medir con un multímetro el voltaje de regulador 3.3v U4.
DESCRIPCIÓN |
VOLTAJE |
Vreg 3.3 U4 |
3.15 - 3.31 VCD |

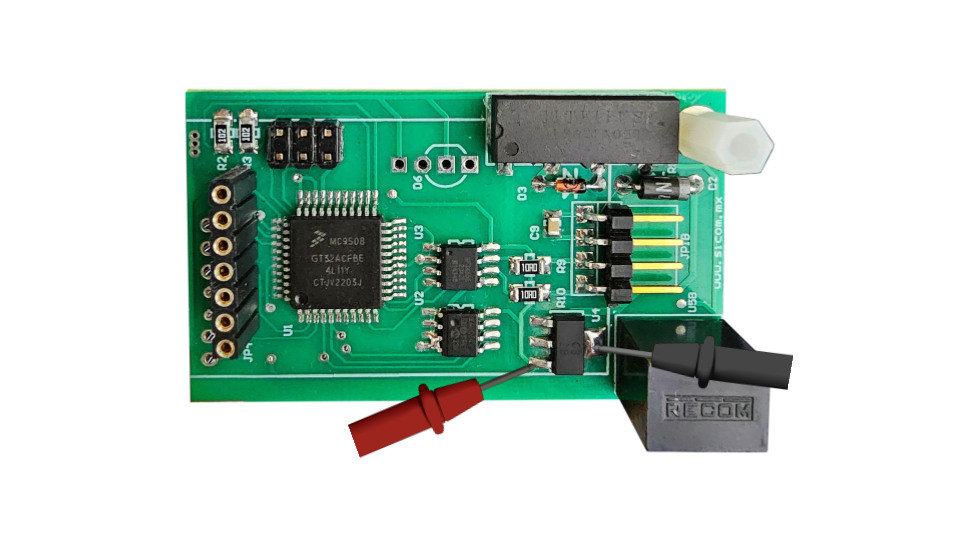

C) Se deberá medir con un multímetro el voltaje del regulador 5v U5.
DESCRIPCIÓN |
VOLTAJE |
Vreg 5 U5 |
4.9 - 5.1 VCD |
