Mediciones eléctricas cable bus Lemon

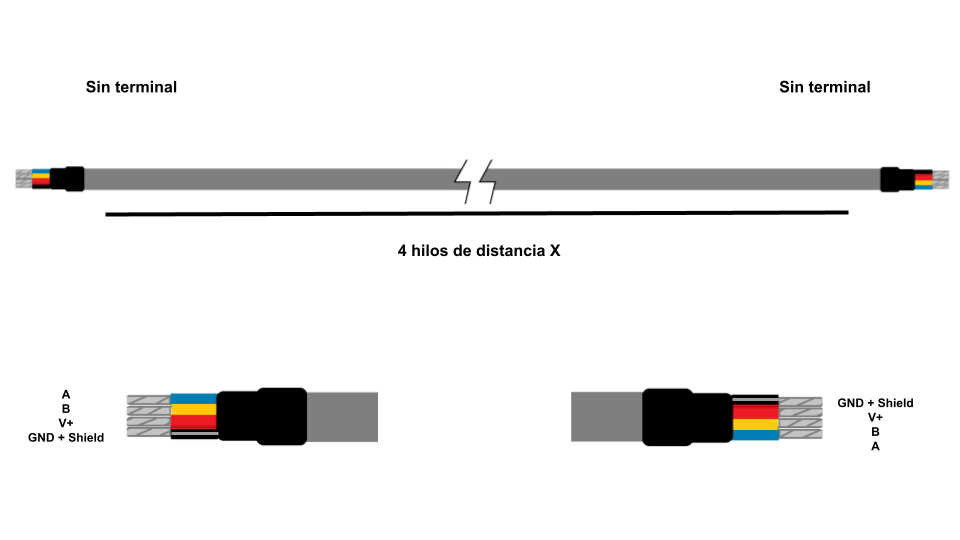

Para este punto nos basamos en un tipo de arnés bus o cable bus que se utiliza en la línea de equipo de Gas-PAR ya que cumple con las características para la infraestructura* de Lemon, aunque se puede utilizar un cable de características similares ya que este insumo lo proporciona el cliente final.
La intención de las pruebas en caso de ser necesarias es confirmar la continuidad y resistencia aproximada de un cable en buenas condiciones.
1) Medición de continuidad de punta a punta (ante de colocar el cable en tubería)

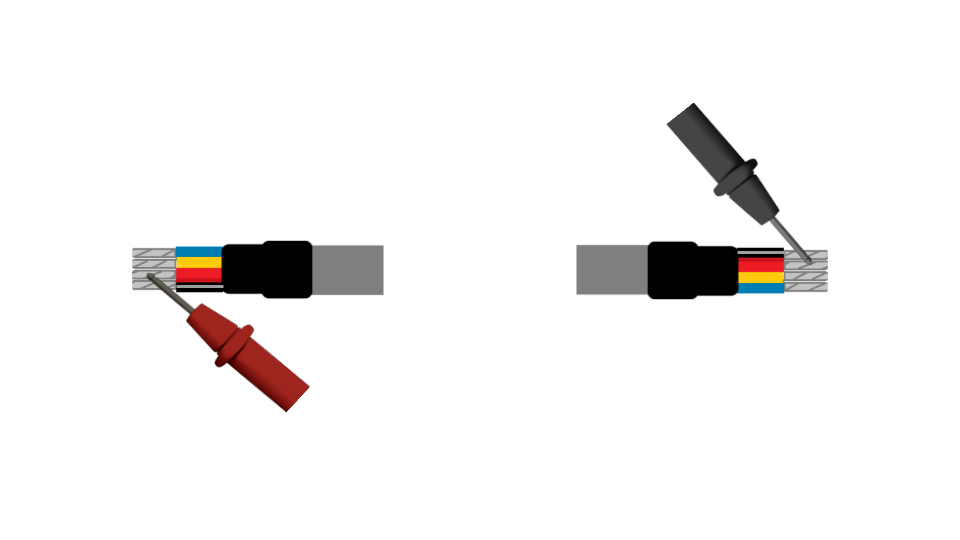

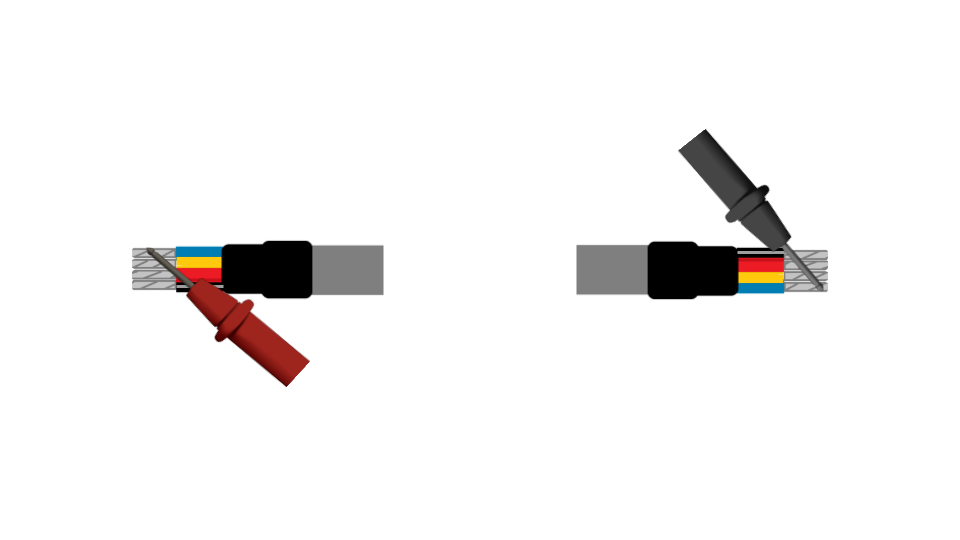

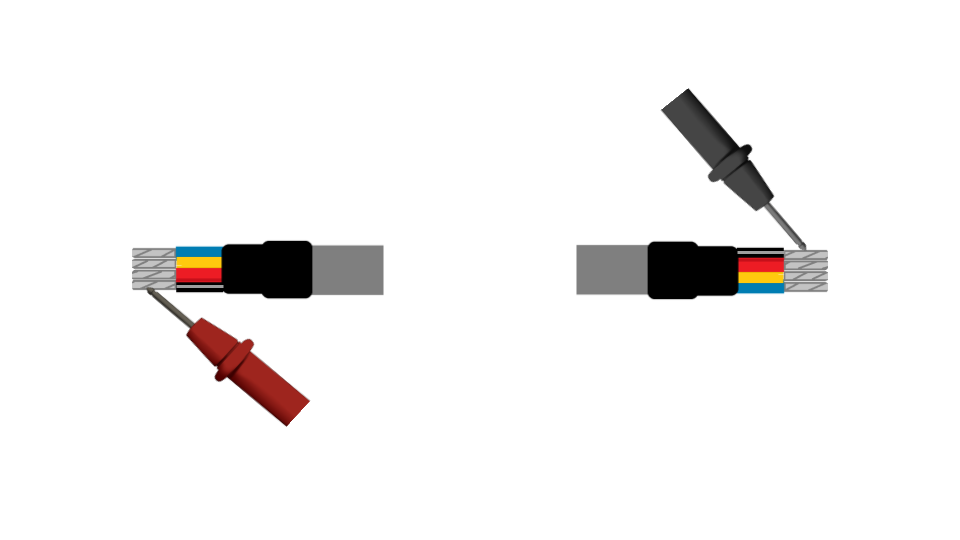

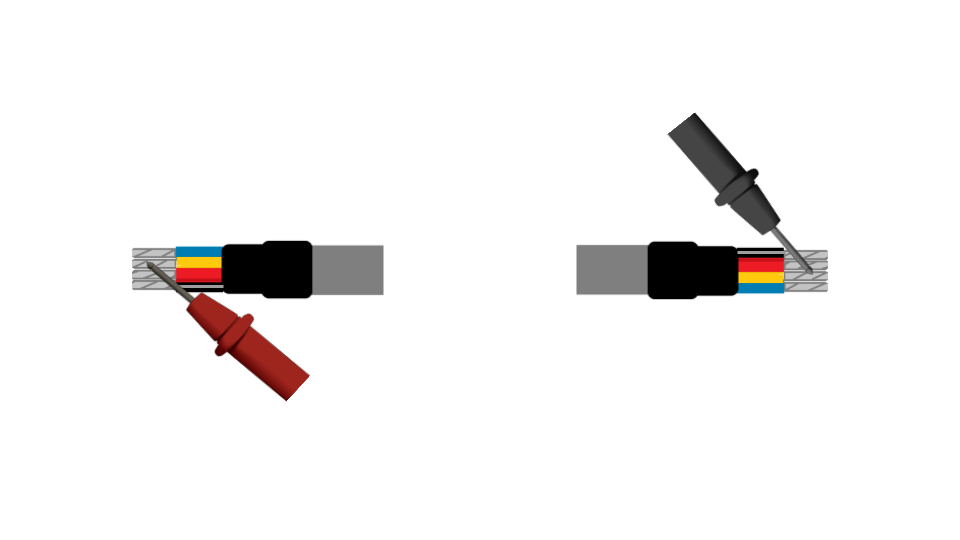

Si el cable aún no ha sido instalado en una tubería y se puede realizar la prueba de continuidad de punta a punta, colocando de ejemplo de un cable de 20 metros, realizaremos la medición de continuidad de los 4 hilos que utilizaremos (Rojo / Negro /Amarillo / Azul).
La resistencia de punta a punta será de aproximadamente 1.40 - 1.80 ohms (20 metros), en caso de que la resistencia sea mayor en el orden de la decenas o el equipo indique línea abierta O.L. puede indicar un problema de continuidad.
2) Medición de continuidad con lazo (después de colocar el cable en tubería)

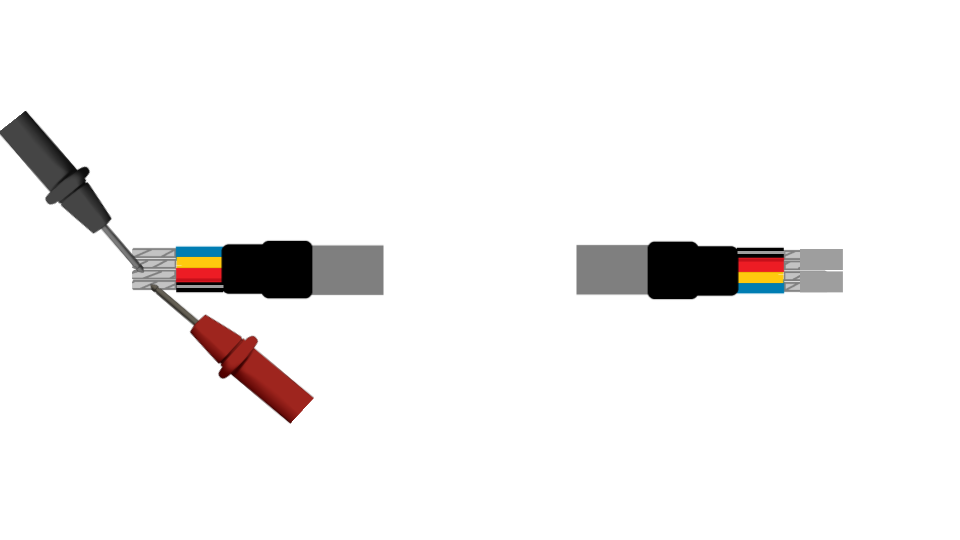

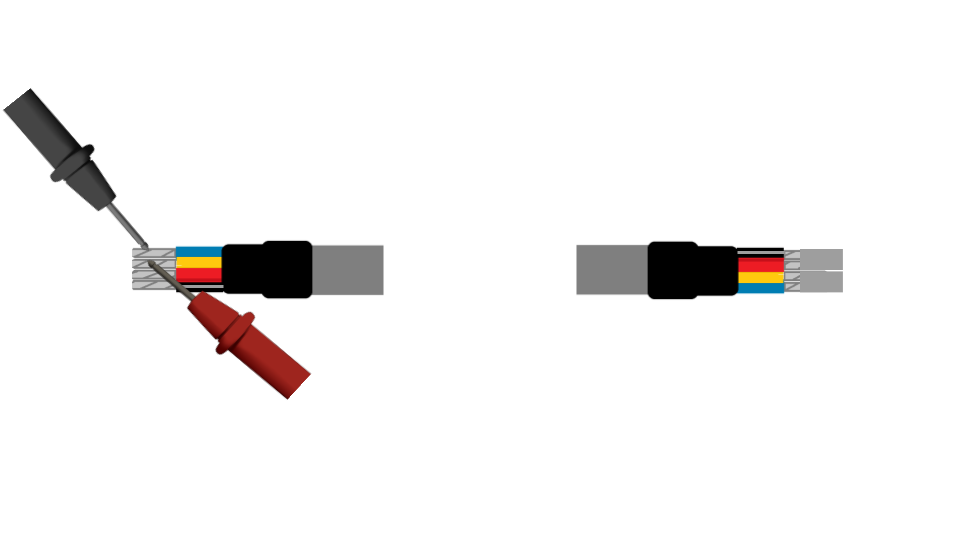

Si el cable aún ya ha sido instalado en una tubería no es posible realizar la prueba de continuidad de punta a punta, por lo que pasaremos a realizar un union de para formar 2 pares de cables, colocando de ejemplo de un cable de 20 metros, realizaremos un empalme de un extremo de "Rojo/Negro y Amarillo/Azul", ahora procederemos a tomar la continuidad del extremo opuesto al empalme realizado.
La resistencia del lazo será de aproximadamente 2.80 - 3.6 ohms (40 metros), en caso de que la resistencia sea mayor en el orden de la decenas o el equipo indique línea abierta O.L. puede indicar un problema de continuidad.
Extras
* Consulte los requerimientos de cable según el fabricante en este artículo -> https://ticket.sicom.ws/#knowledge_base/1/locale/es-mx/answer/1060
