Mediciones eléctricas cable sensor de temperatura Lemon

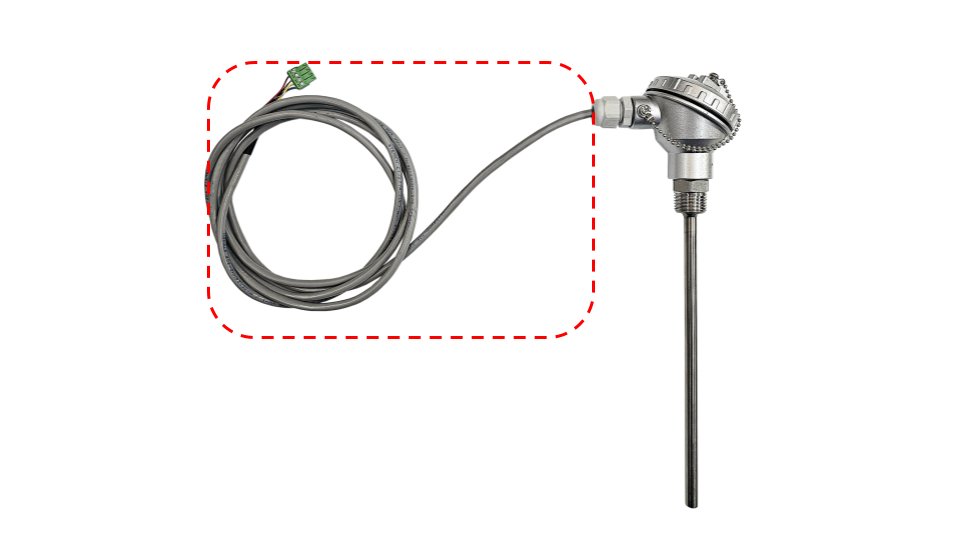

Este cable forma parte ya del producto de sensor de temperatura cabeza marina para mediciones estáticas, la longitud del cable de fábrica es de 9 metros, la intención de este apartado es revisar la integridad y funcionalidad de este elemento.

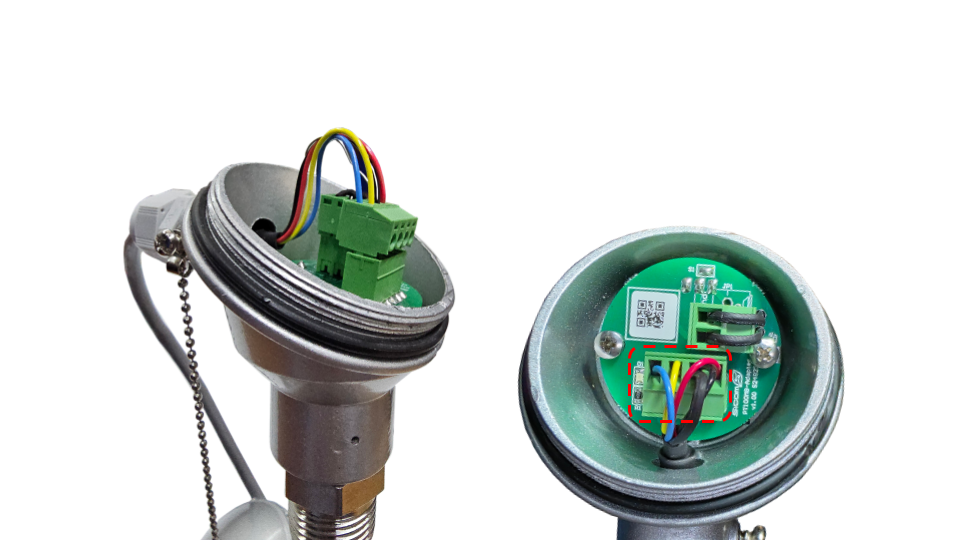

1) Abrir la tapa del sensor de temperatura cabeza marina
Al abrir podemos observar el cable conectado a un conector (JP2), hay que retirar el conector de módulo para dejar el cable libre para la medición, de esta manera tendremos ambos extremos libres para hacer la medición de la continuidad de cada hilo del cable.

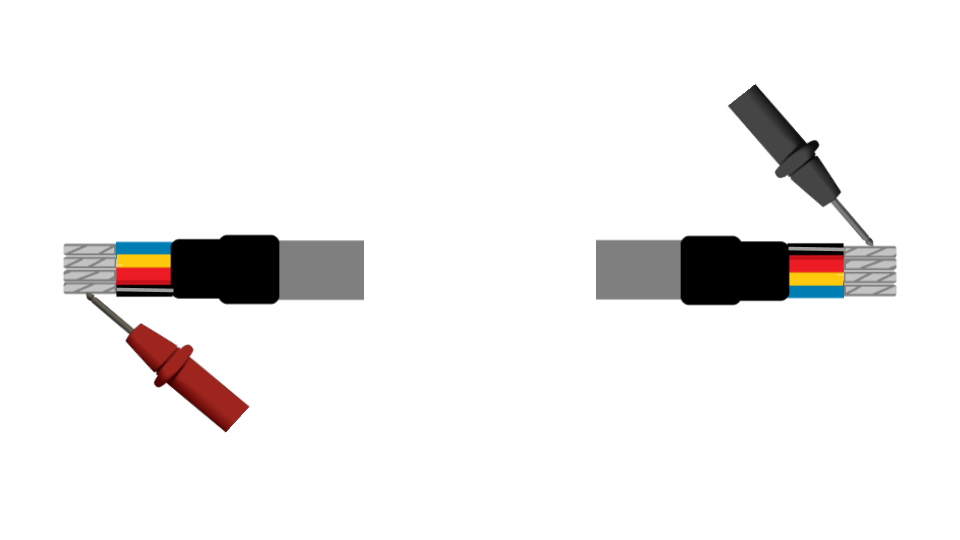

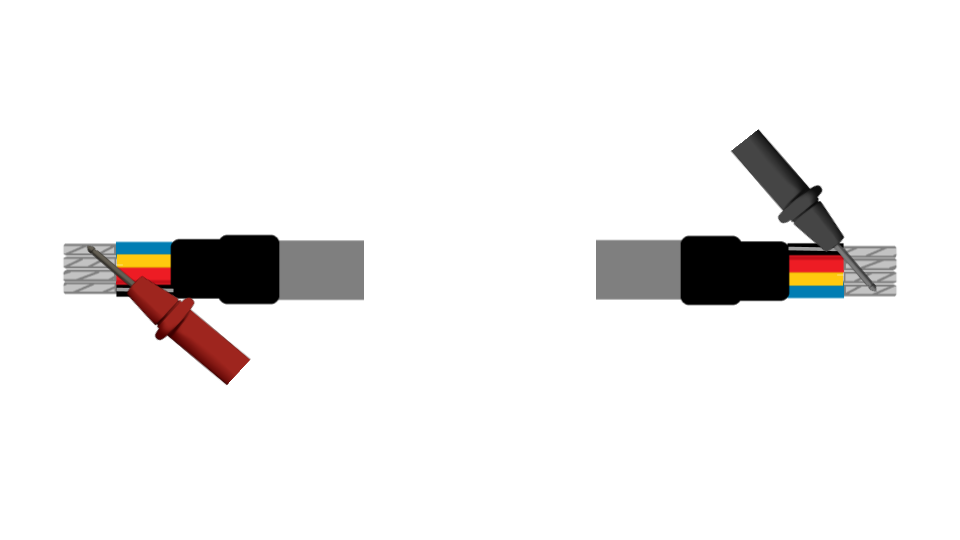

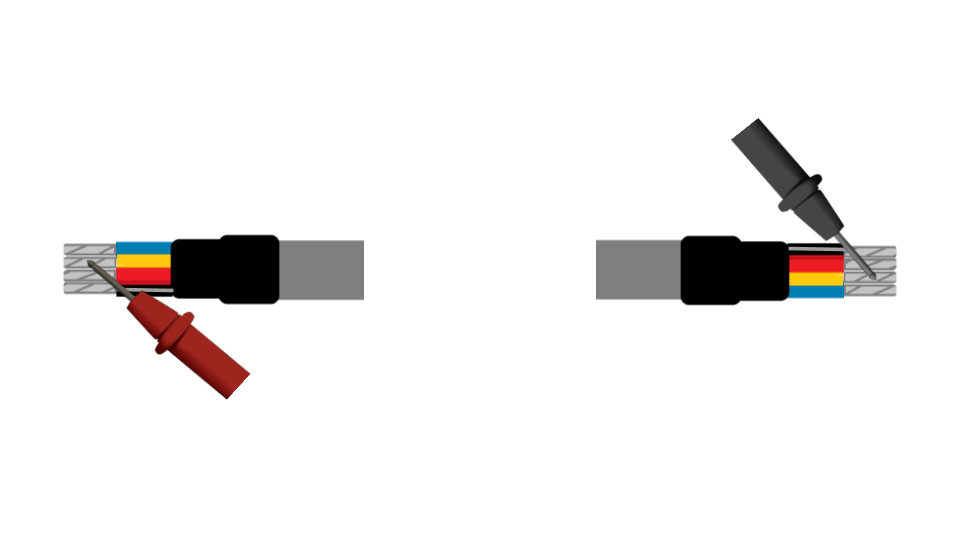

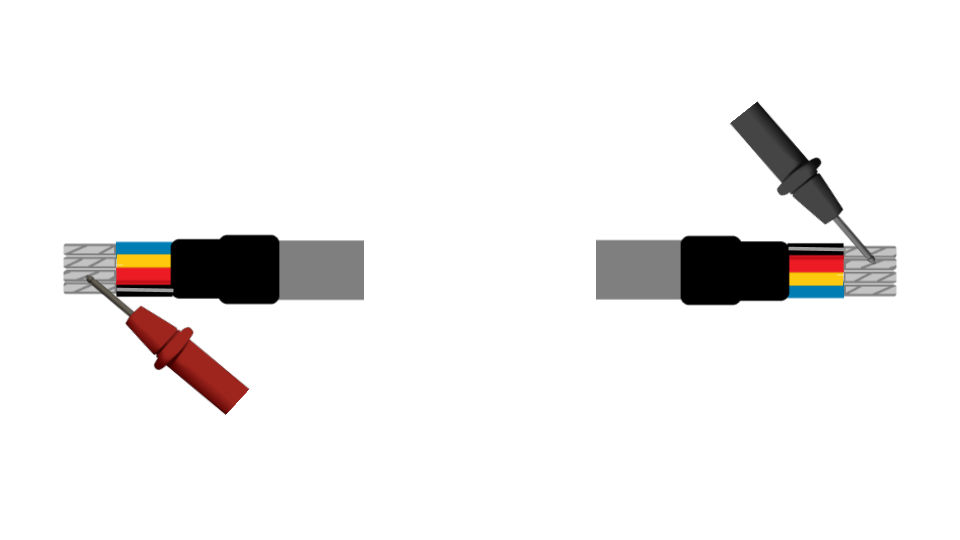

2) Medición de continuidad de punta a punta, usando un multímetro en modalidad de continuidad vamos a colocar las puntas en ambos extremos del cable para validar que los hilos tengan continuidad y una resistencia congruente.
| DESCRIPCIÓN | VALOR |
| Voltaje Max | 13.5 V DC |
| Corriente Max | 2 A |
| Res Interna 9M | ~ 79 mohms |
| Temperatura de operación | 5°C ~ 60°C |
| Calibre | 24 AWG |
