Arnés batería respaldo Lemon

Este se encuentra dentro la caja del concentrador, se usa para conectar la batería 18650 3.7 ION-Li al concentrador para generar apagados controlados del equipo ante cortes de suministro eléctrico.

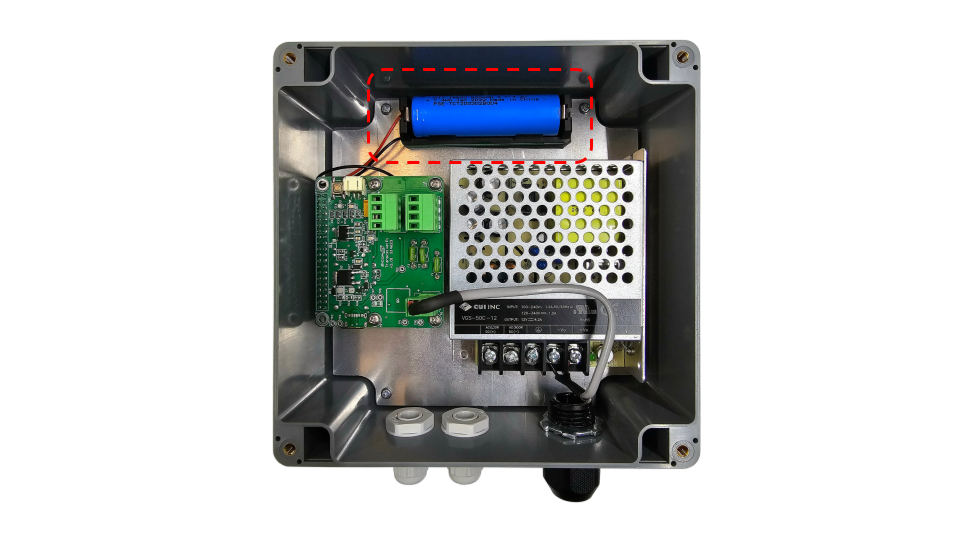

1) Retire los tornillos y abra la caja del concentrador para ubicar el porta batería.

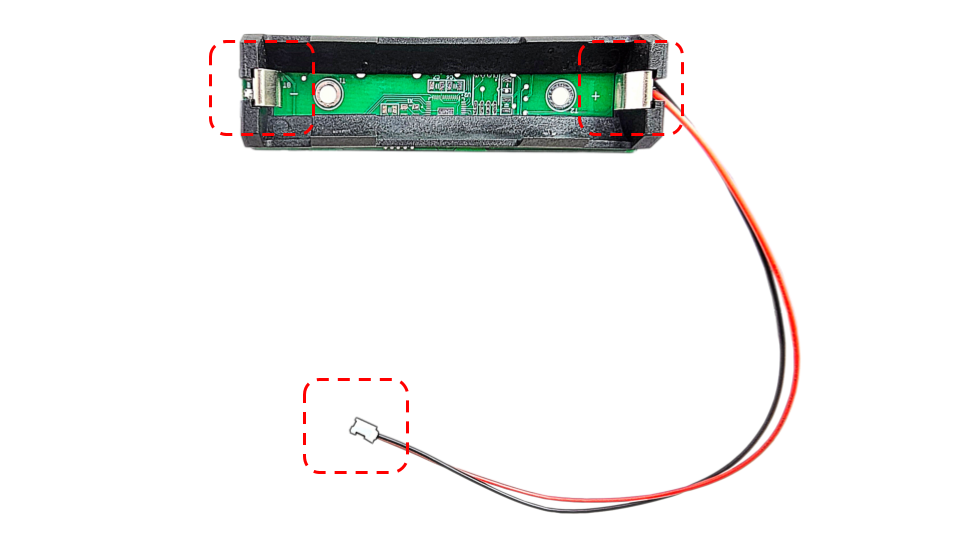

3) Retire la batería del porta bateria e identifique las terminales sobre las cuales se va a realizar la prueba de continuidad.

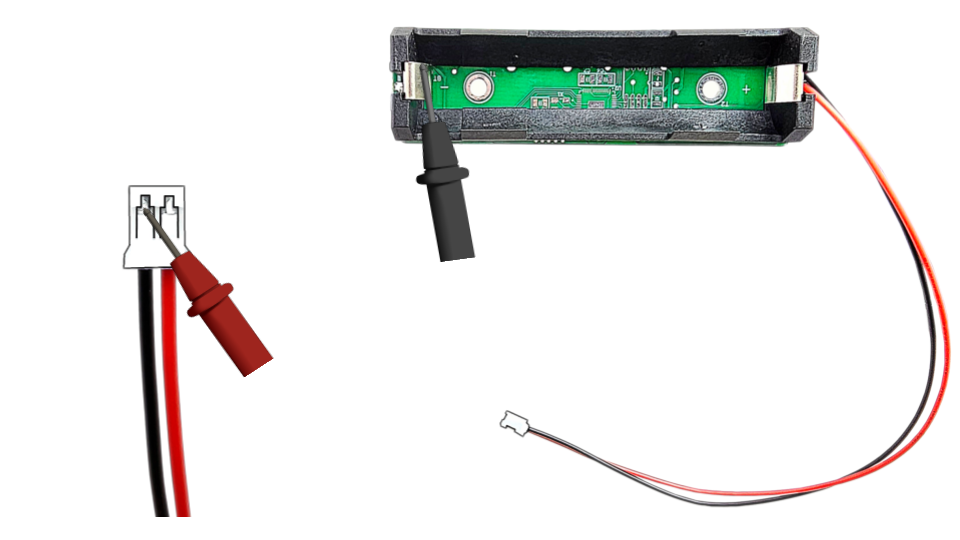

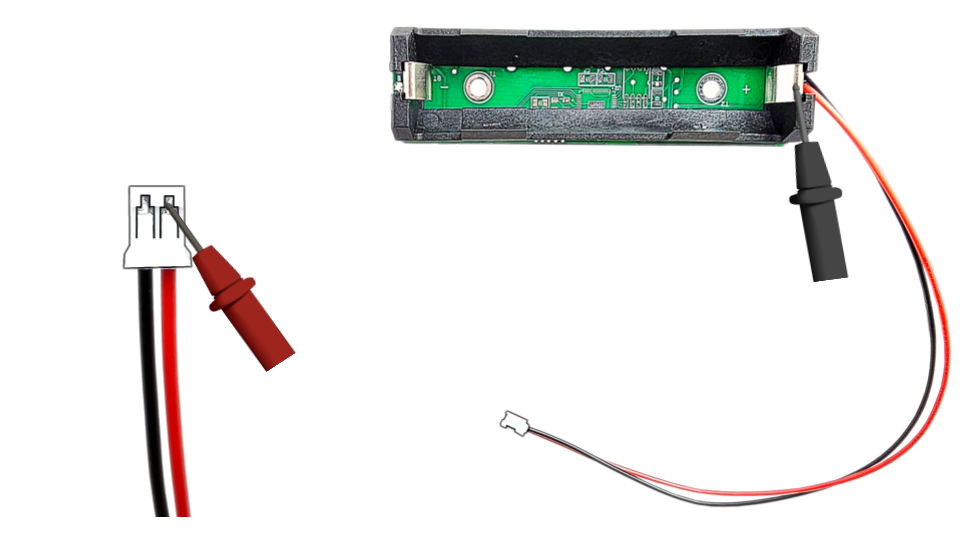

4) Con el uso de un multímetro realice la medición de continuidad desde la terminal del porta batería al arnés, el multímetro debe indicar continuidad y una resistencia aproximada de 0.5 ohms.

⚠️Importante:

No invierta las polaridades del arnés en cualquier extremo, esto puede generar daño al módulo,  batería o arnés.

Solo use el arnés para conectar baterías de 18650 3.7V ION-Li recargables 1 celda.
