Sitio de instalación sugerida para el Accesorio
Una de las partes primordiales del producto es el Lemon® Accesorio Concentrador Nivel WiFi.
El Accesorio Concentrador Nivel WiFi se sugiere sea instalado en un sitio que cumpla con las características de un SITE Informático, estos se ubican comúnmente en la oficina o cuarto de control dentro de la estación de servicio:
Podemos ver en la imagen de la estación, se señala la ubicación del cuarto de control que para el ejemplo será el lugar donde se ubique el accesorio concentrador.
Vista lateral Cuarto de Control

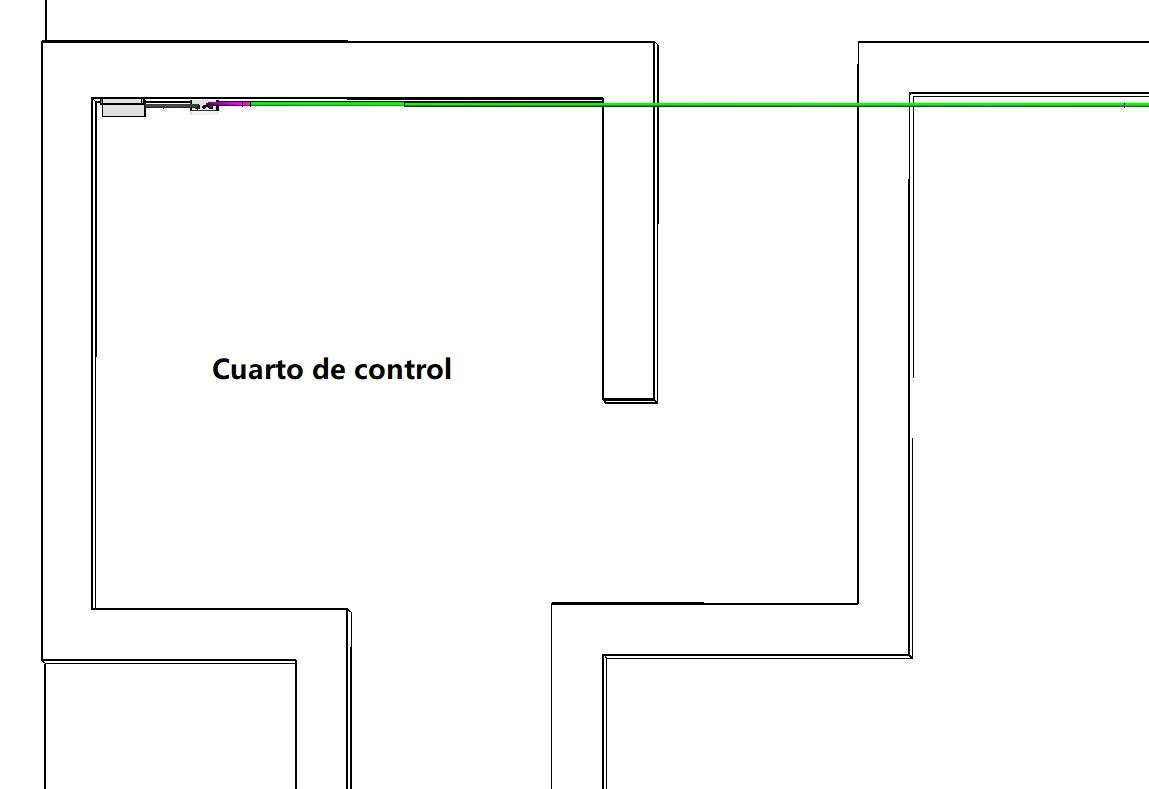

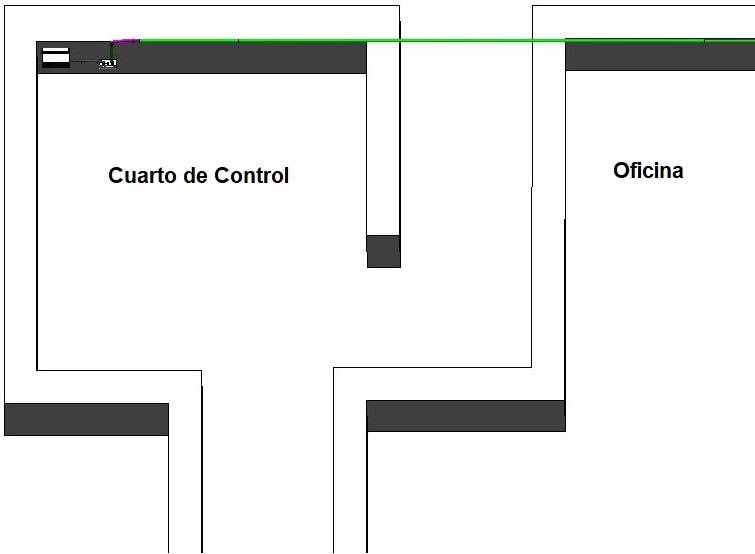

Vista superior Cuarto de Control
Requisitos a modificar o instalar:
Alimentación de 127 VAC con al menos 15A con seguridad de interruptor termomagnético independiente de otros circuitos y tierra física para protección de equipos electrónicos.
Las preparaciones de tubería, trinchera o ductos deben exclusivas líneas de alimentación AC.
NOTA: no debemos mezclar corriente alterna con líneas de comunicación
Ejemplo de instalación de infraestructura:
En el cuarto de control se va coloca el accesorio concentrador que contiene el módulo concentrador medidor de nivel cloud.
NOTA: Aunque se menciona la instalación del concentrador, el enfoque de documento es informar de los preparativos previos al montaje o llegada del producto.

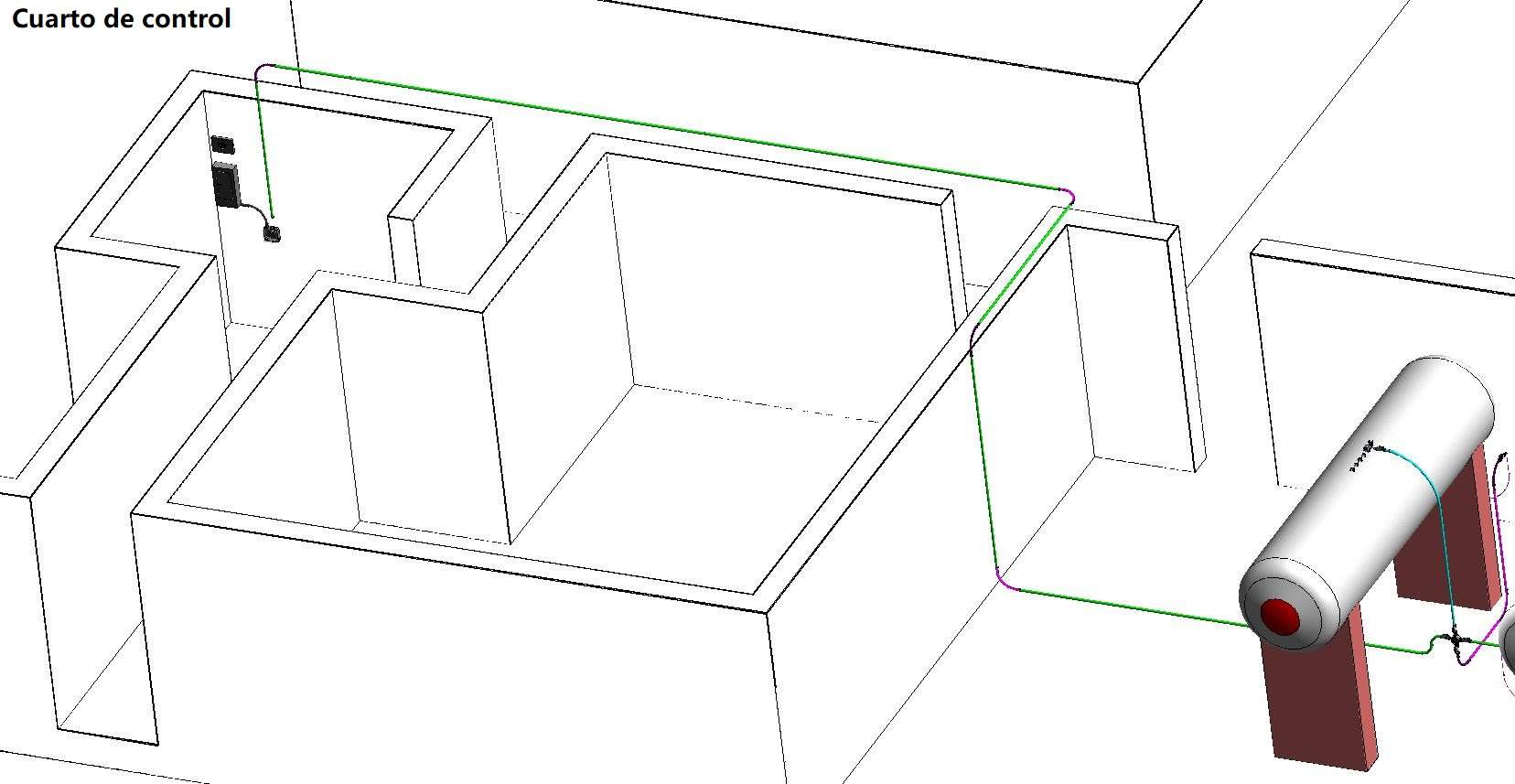

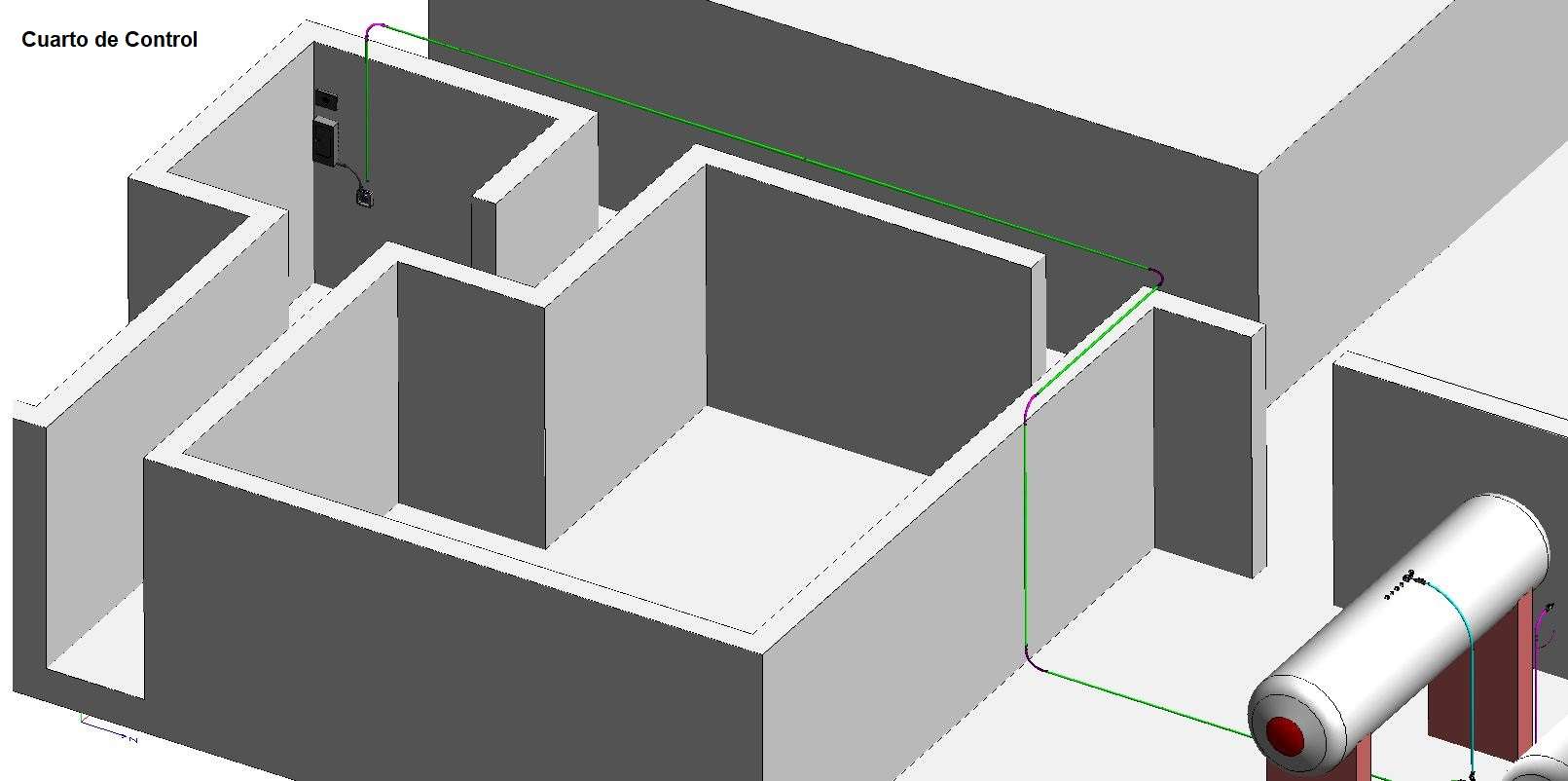

Vamos a realizar un corte sobre el diagrama de la oficina para ver la ubicación del accesorio concentrador.

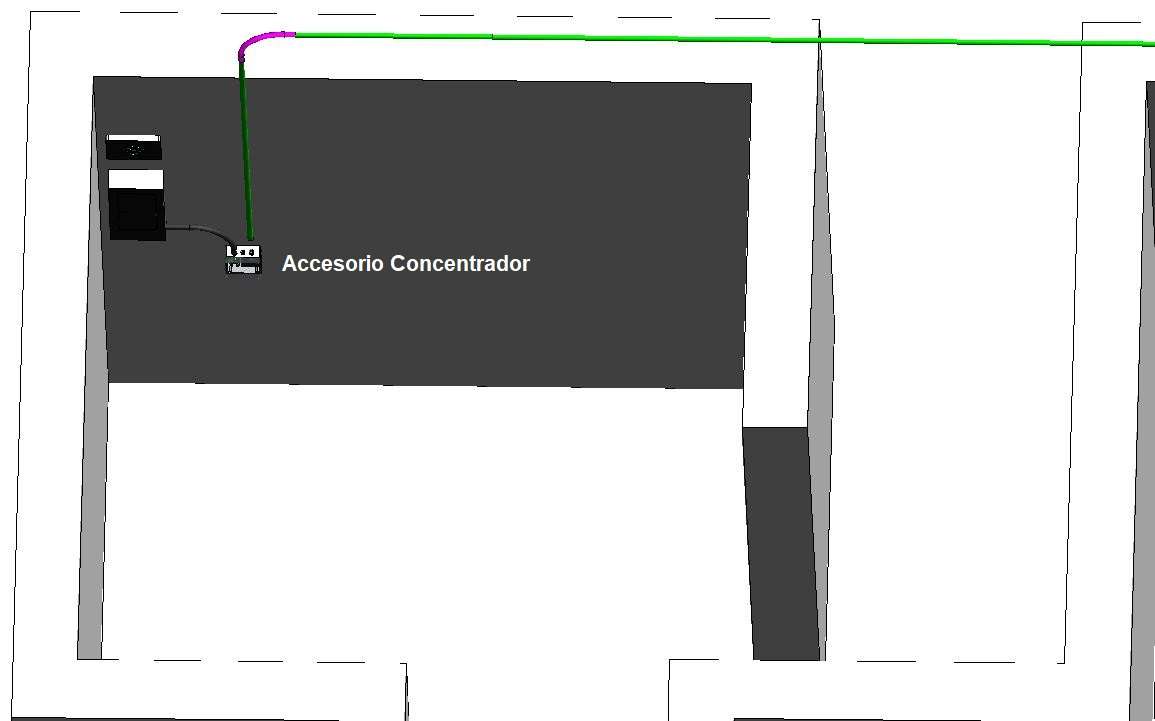

En el siguiente corte veremos desde una posición más cercana donde se instala el accesorio concentrador.

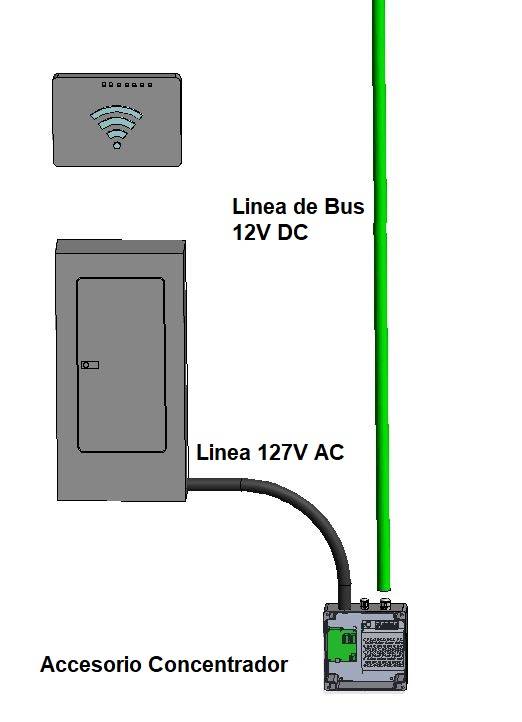

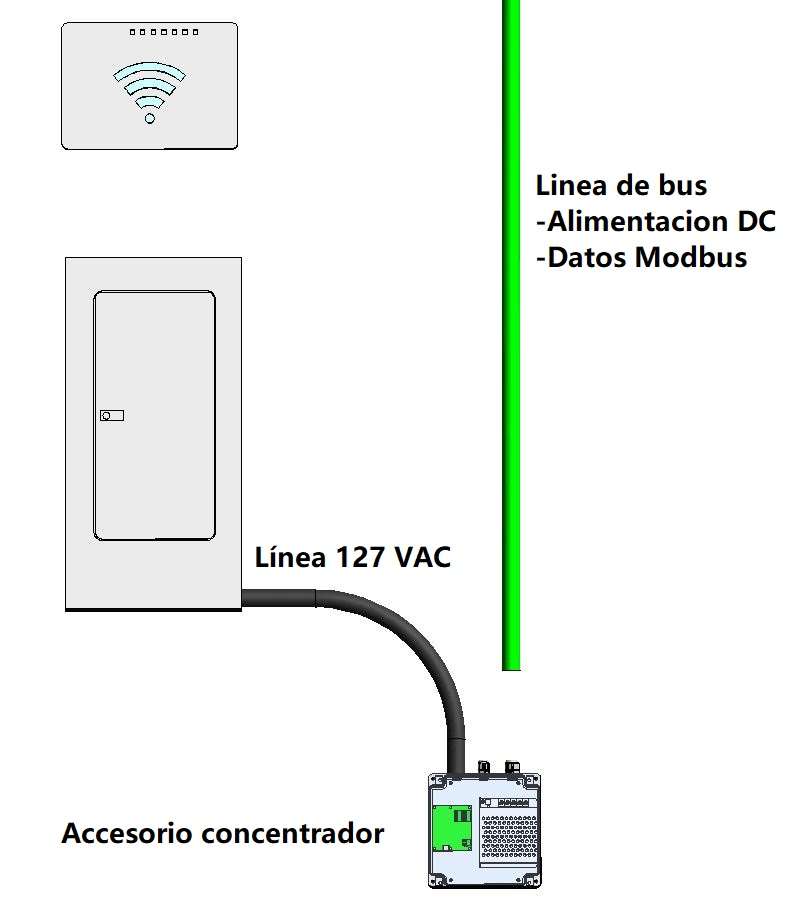

+ En color negro la alimentación 127 V CA 60 Hz necesaria para el accesorio concentrador.
+ En color verde el cable bus cloud que funge como línea de comunicación entre módulos y también como alimentación de los transductores contenedor.

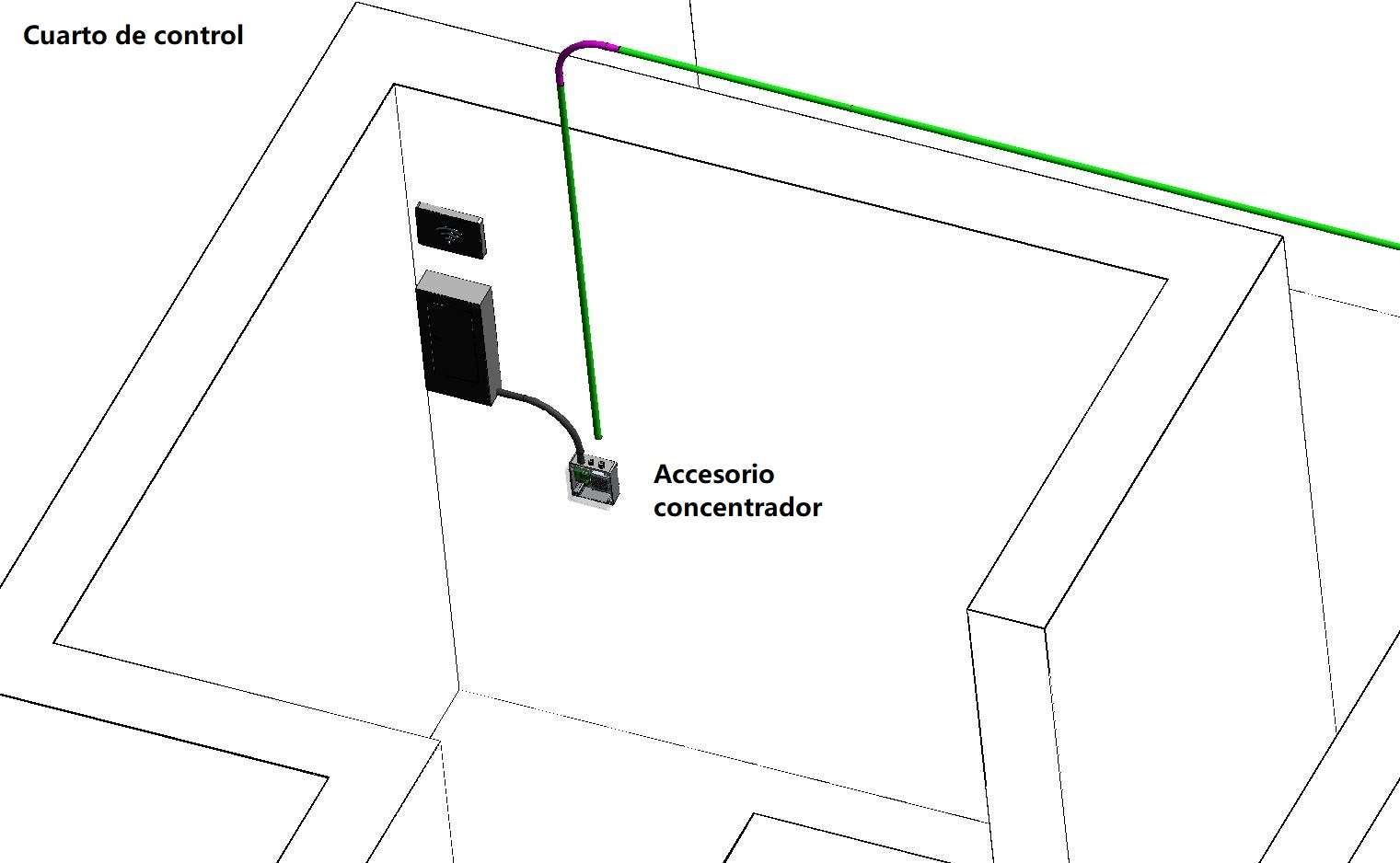

Se muestra el corte sin los muros para una mejor apreciación
NOTA: El accesorio concentrador no posee ninguna certificación a prueba de explosiones por ello se considera sea ubicado fuera de la zona de riesgo.
Recomendaciones SITE:
Instalación aislada, restringida, vigilada, con temperatura y humedad controlada para evitar sobrecalentamiento de equipos; diseñada especialmente para concentrar dispositivos informáticos y de telecomunicaciones, con el objetivo de mantener seguros el hardware crítico y la información generada por el sistema de control volumétrico.
Debe estar ubicado en un primer piso o un nivel superior (descartar sótanos o primeros niveles), con ello se evita que haya pérdidas de hardware e información durante inundaciones.
Es preferible que se encuentre en una zona del inmueble en el cual las paredes reciban poca luz solar, de este modo se tiene controlado de mejor manera la temperatura y se ahorra energía.
Debido a que los equipos informáticos / telecomunicaciones emiten una cantidad considerable de calor, aunado al hecho de que humedad del ambiente genera corrosión en los circuitos internos, es importante que el site cuente con aire acondicionado de precisión (no solo controla la temperatura, sino también la humedad), de este modo aumenta la vida útil de todos los equipos y se evitan fallas críticas debido a sobrecalentamiento.
Es importante que el site cuente con dos circuitos eléctricos independientes, preferentemente trifásicos, uno para equipos de telecomunicaciones y otro para dispositivos eléctricos comunes ó de alto consumo.
Los equipos informáticos y de telecomunicaciones se deberán encuentran suministrados eléctricamente por un UPS industrial, así durante un corte eléctrico no se apagan y siguen trabajando normalmente, además la planta eléctrica entra en funcionamiento y sigue suministrando corriente al UPS. Una vez que la electricidad es restablecida, todo el sistema continúa funcionando de manera normal.
De igual forma se debe de alinear con los puntos especificados en el Anexo de la miscelánea fiscal vigente, referentes a la instalación de un equipo de controles volumétricos; Anexo 30 de reforma a la miscelánea fiscal.
