Mediciones eléctricas concentrador Lemon

    Mediciones eléctricas módulo concentrador Lemon

    El módulo concentrador forma parte de los productos de línea para medición de nivel Level Monitor (Lemon by Sicom®), se encarga de gestionar la adquisición de datos de los transductores contenedor y enviar la información a La plataforma lemon para el control de inventarios.


    Mediciones eléctricas

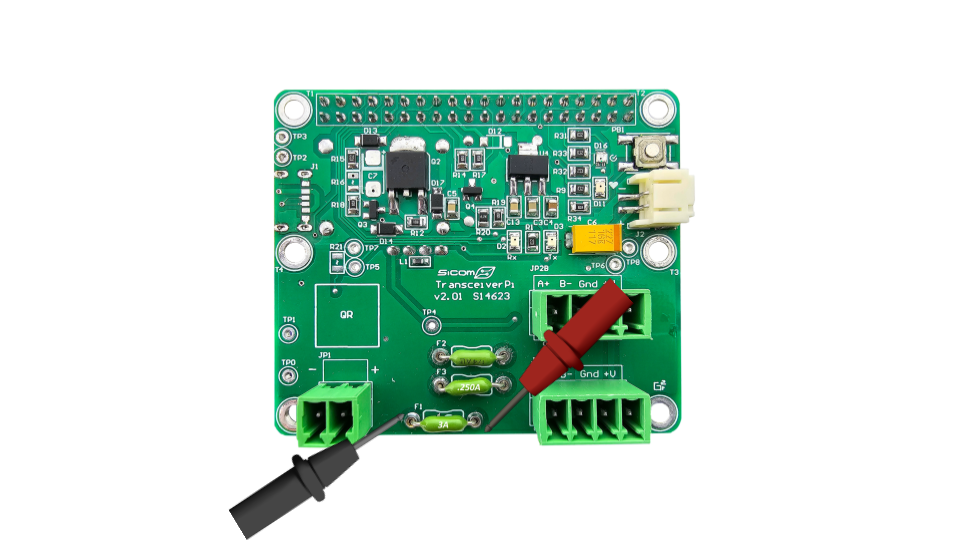

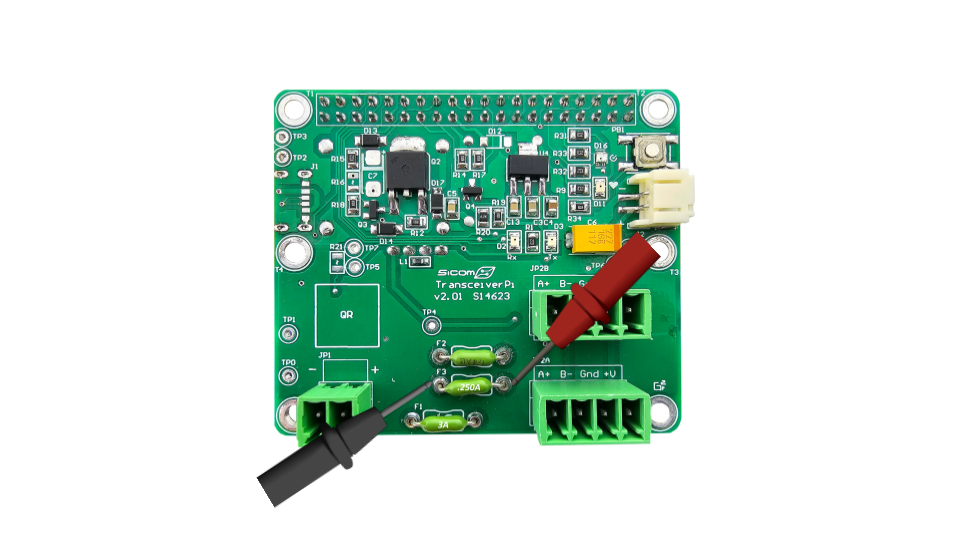

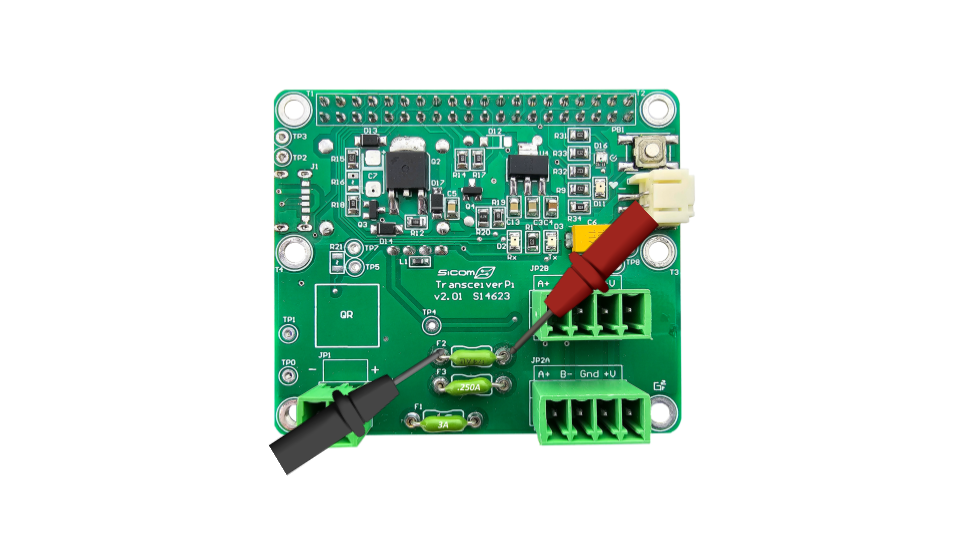

    A) Revisar con un multímetro en modo continuidad los fusibles del F1-F3 sea del valor referido y que presente continuidad con el módulo desenergizado.


    DESCRIPCIÓN

    POSICIÓN

    Fusible 1/4 A

    F2, F3

    Fusible 3 A

    F1

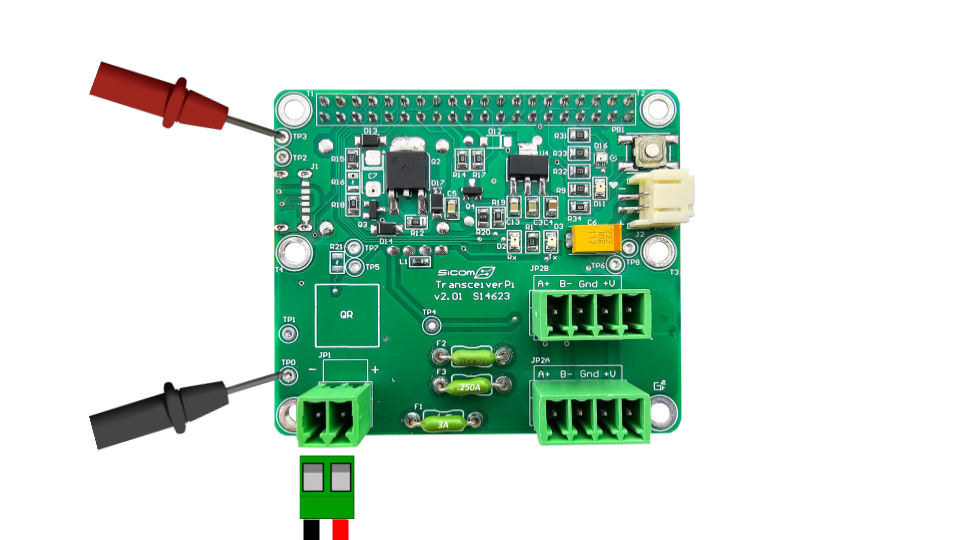

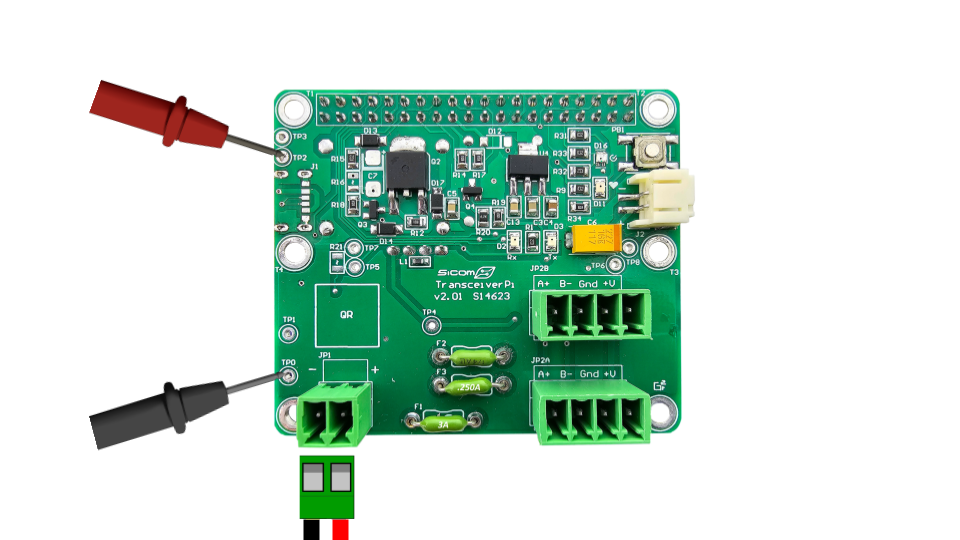

    B) Se alimentará el Concentrador con una fuente de 12V en JP1 como se muestra en la imagen con un multímetro se deberá medir el voltaje con el que se estará alimentando, usando TP0 como punto de GND.


    DESCRIPCIÓN

    VOLTAJE

    TP1

    11.5  ̴ 12.5 VDC

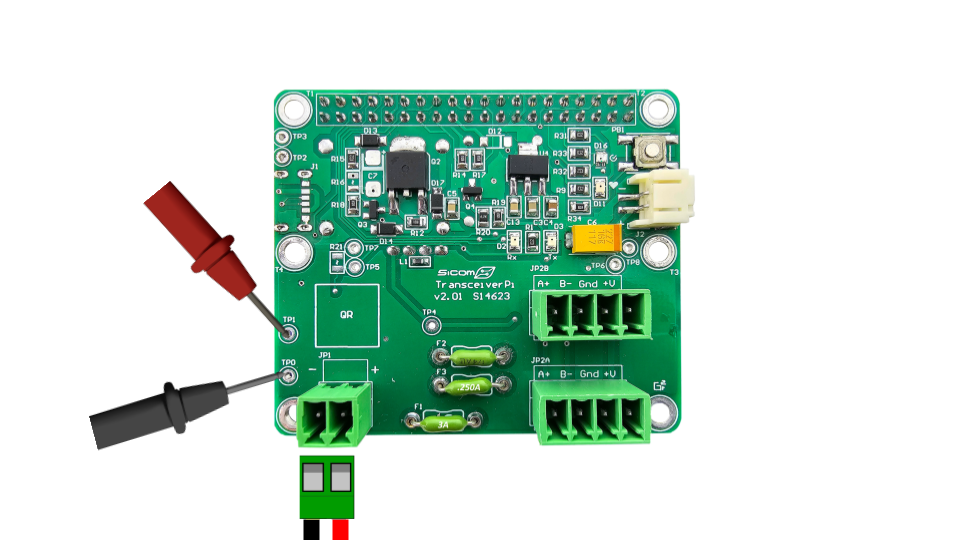

    C) Revisión de voltaje de entrada de U1 al DC/DC, esto para asegurar que el voltaje esté llegando al regulador a través de la soldadura, esto con la alimentación de JP1 conectada.


    DESCRIPCIÓN

    VOLTAJE

    Entrada U1 DC/DC = TP1

    11.5  ̴ 12.5 VDC

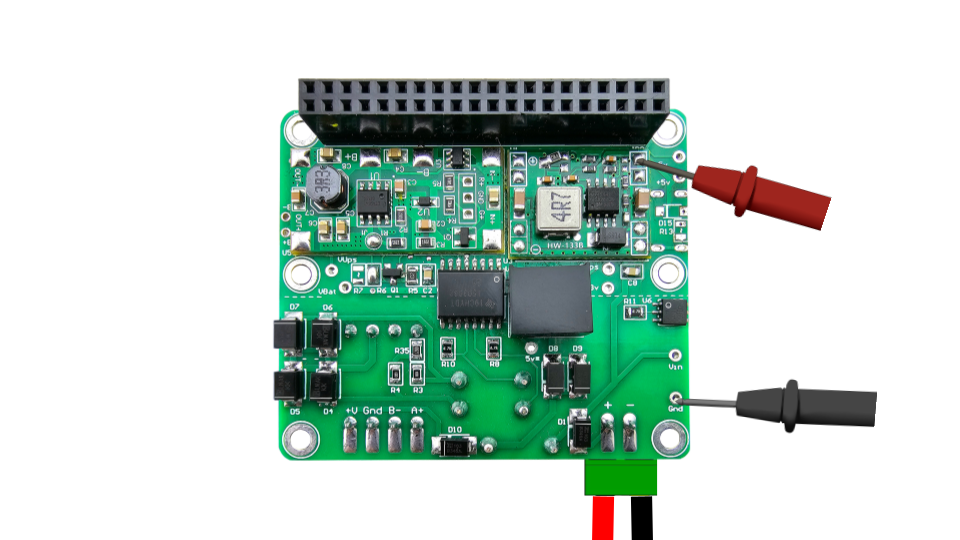

    D) Revisión del voltaje de salida del regulador DC/DC U1, esto para asegurar que la salida del regulador esté bien soldada y llegue a la PCB del concentrador se evalúa en TP2.

    DESCRIPCIÓN

    VOLTAJE

    TP2

    4.95 - 5.55 VDC

    E) Salida del regulador DC/DC U5, esto para asegurar que el regulador esté operando con normalidad y entregue el voltaje esperado.

    DESCRIPCIÓN

    VOLTAJE

    TP3

    4.95 - 5.55 VDC

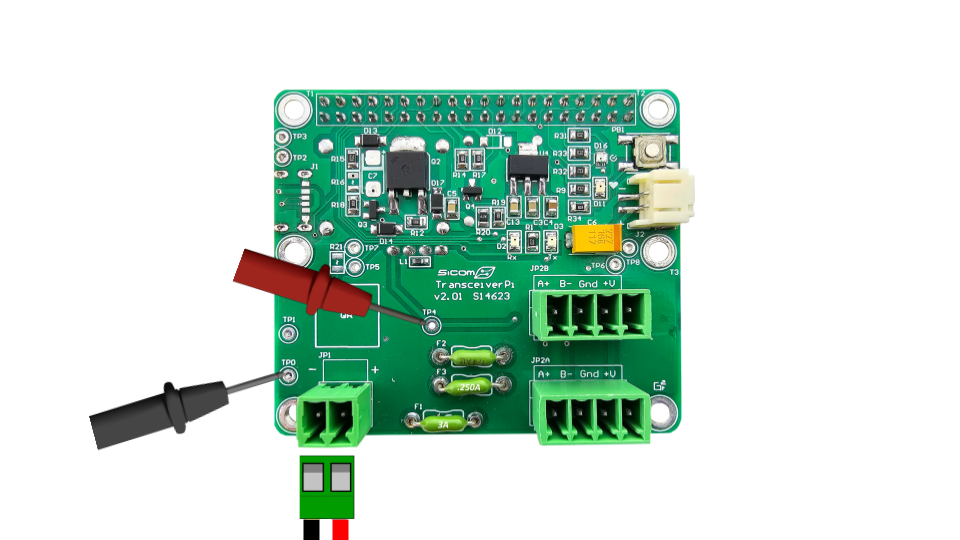

    F) Salida del regulador DC/DC U2, esto para asegurar que el regulador esté operando con normalidad y entregue el voltaje esperado.

    DESCRIPCIÓN

    VOLTAJE

    TP4

    4.95 - 5.55 VDC

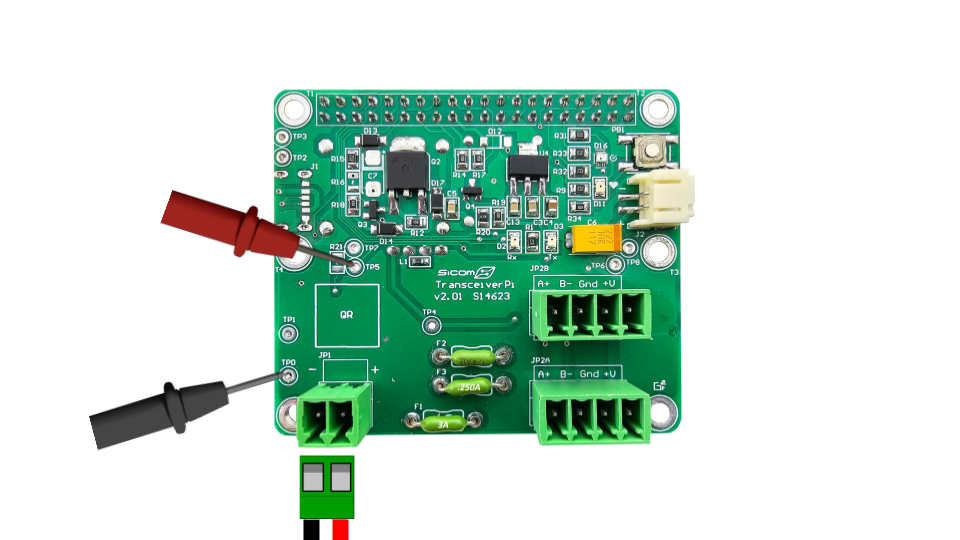

    G) Salida del regulador DC/DC U4, esto para asegurar que el regulador esté operando con normalidad y entregue el voltaje esperado

    DESCRIPCIÓN

    VOLTAJE

    TP5

    3.0 - 3.35 VDC

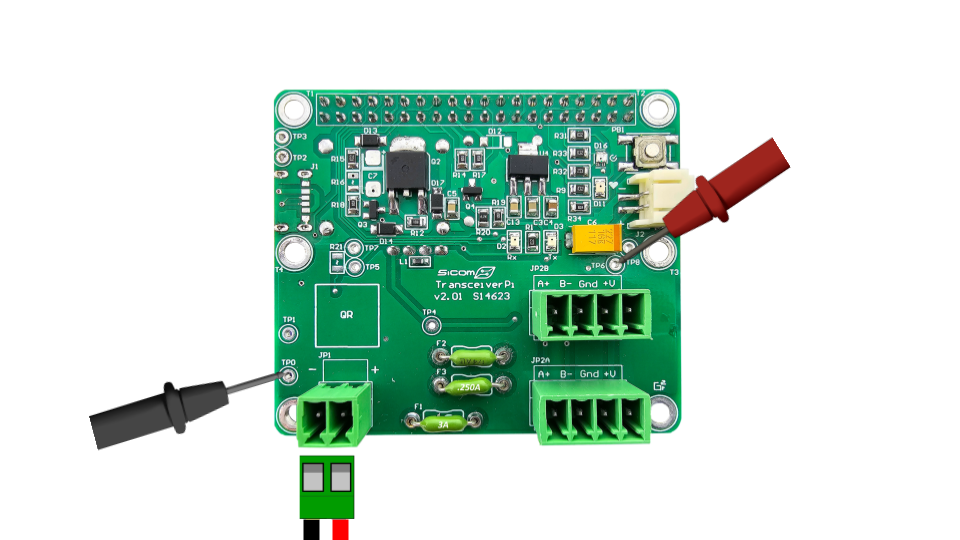

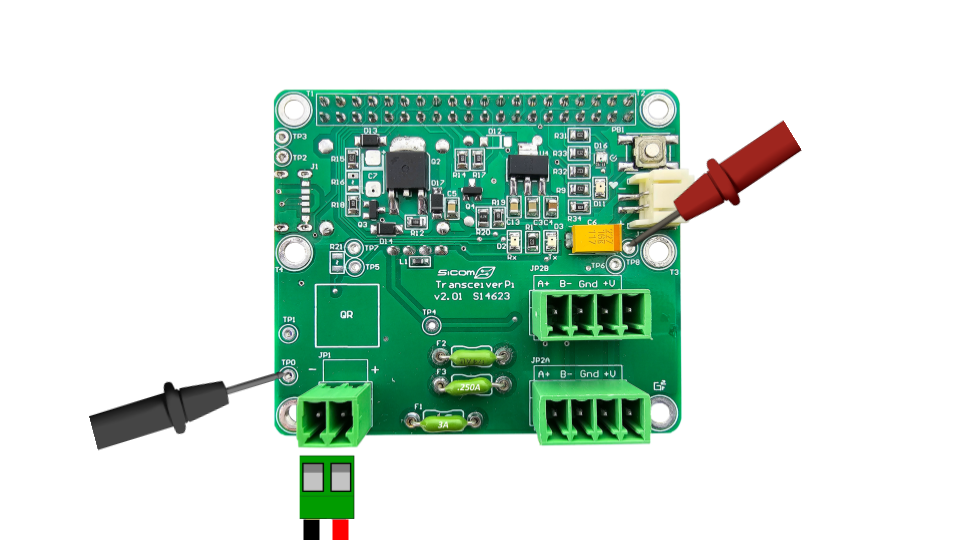

    H) Salida de carga de batería del  U5, si no tiene una batería instalada dará por default 4.2VDC, si la batería está descargada el voltaje tenderá a estar fuera de rango.

    DESCRIPCIÓN

    VOLTAJE

    TP6

    4.05 - 4.3 VDC


    I) Salida del VRespaldo del U5, este voltaje estará presente con alimentación principal o si se desconecta y el módulo tiene conectada su batería de respaldo verá reflejado el voltaje de respaldo.


    DESCRIPCIÓN

    VOLTAJE

    TP8

    4.95 - 5.55 VDC

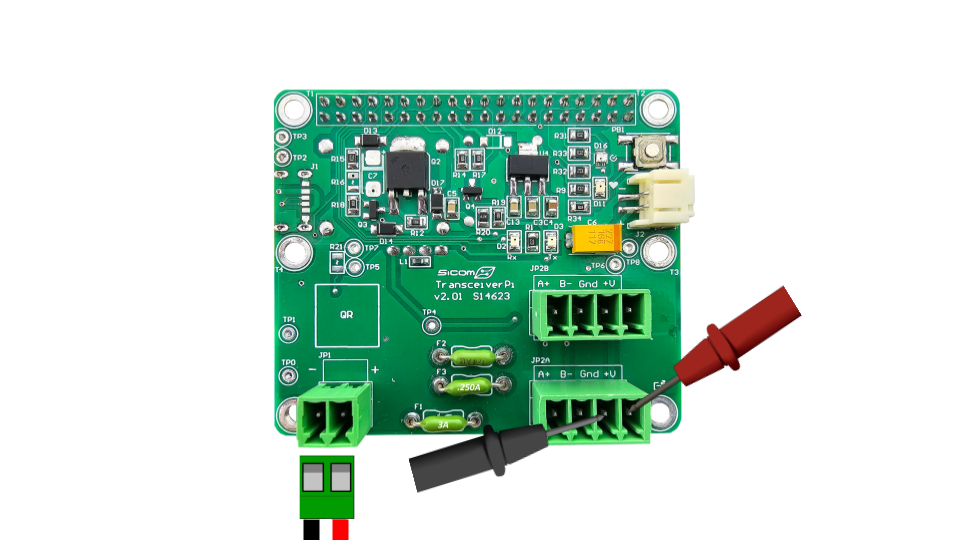

    J) Salida de puerto de Bus, se contempla el mismo voltaje de TP1.

    DESCRIPCIÓN

    VOLTAJE

    JP2A JP2B

    11.5  ̴ 12.5 VDC

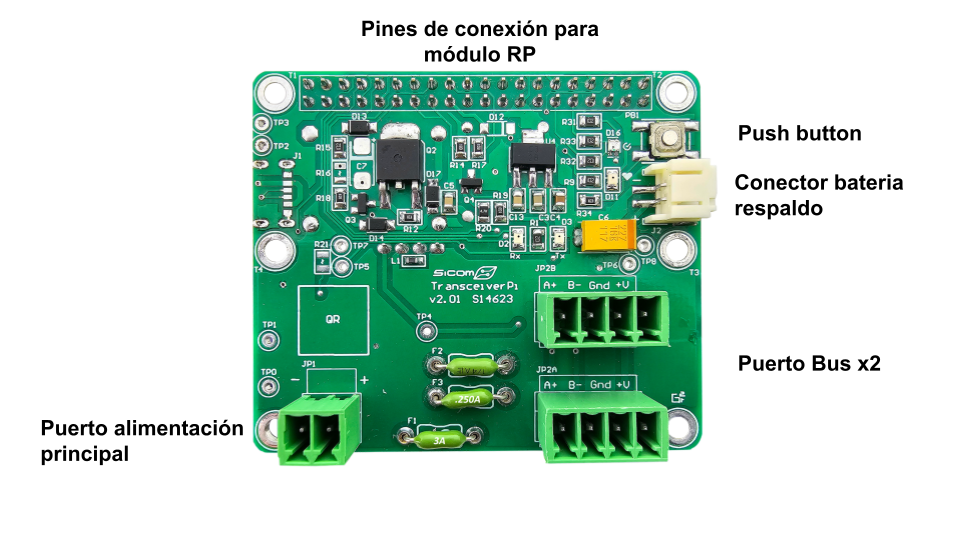

    Características e información

    DESCRIPCIÓN

    VALOR

    Voltaje Max

    12.5 V DC

    Corriente Max

    3 A

    Temperatura de operación

    5°C ~ 60°C
