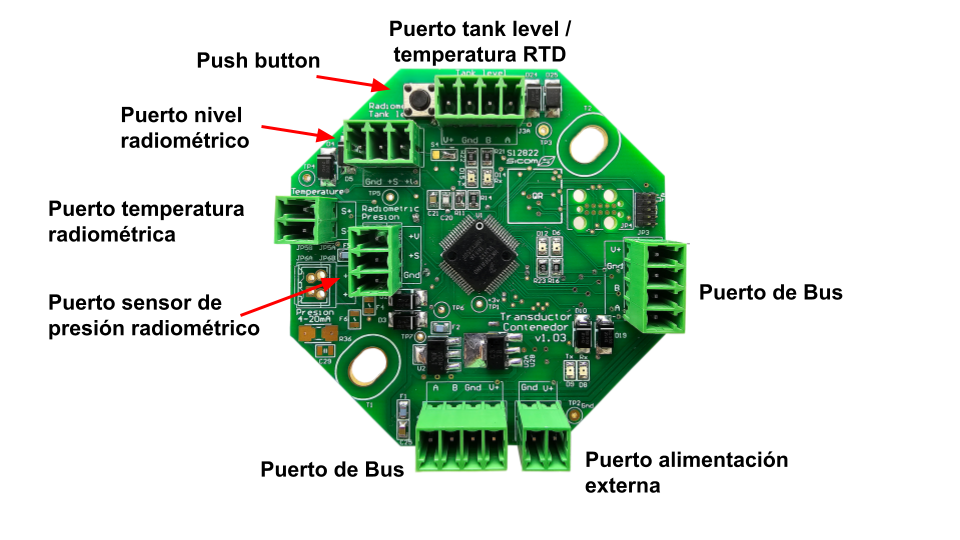

Este módulo transductor contenedor es el encargado de tener todas las mediciones de los sensores y accesorios que se colocan en el Tanque o Almacén, forma parte de los productos de línea para medición de nivel Level Monitor (Lemon by Sicom®).

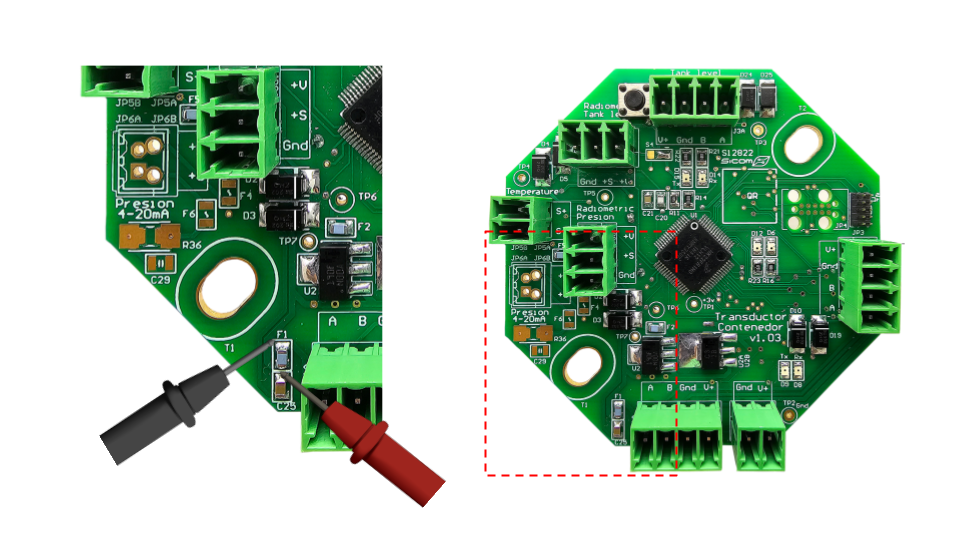

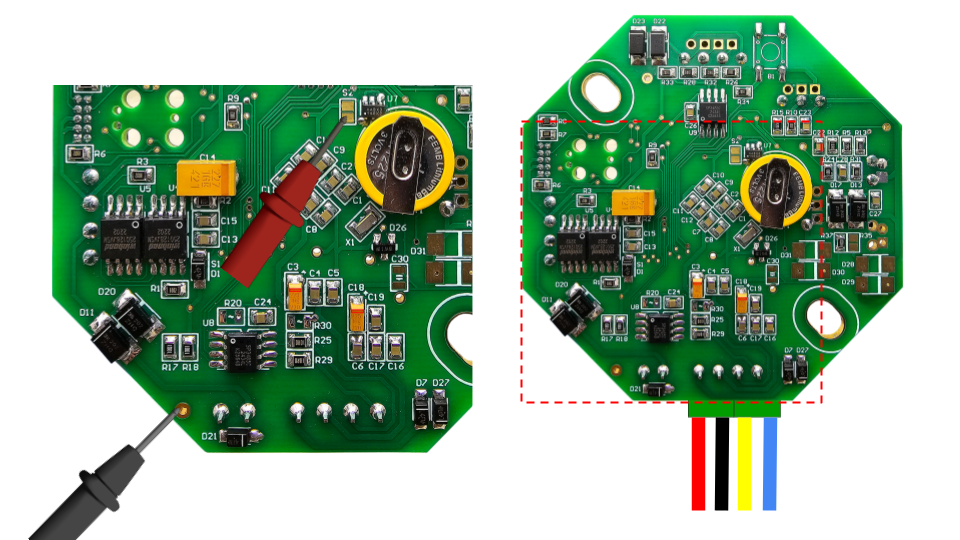

A) Se deberá revisar con el multímetro los fusibles reseteables SMD F1, F2 y F5 estos deben presentar continuidad como se muestra en la imagen, esta prueba se debe realizar sin alimentación del módulo.

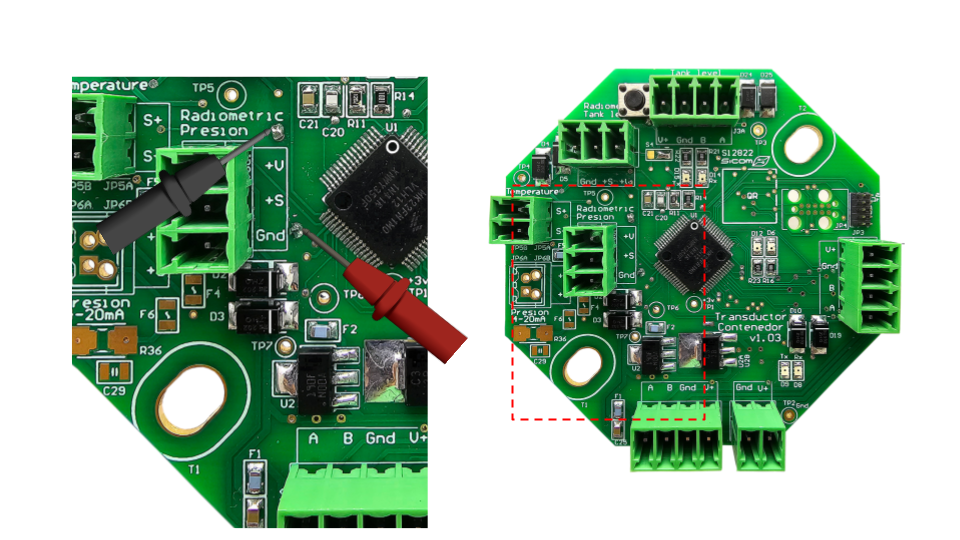

B) Se deberá medir con un multímetro el voltaje de los siguientes puntos, en este momento si se debe alimentar el módulo usando el conector J1A o JP1, use una fuente de 12V.

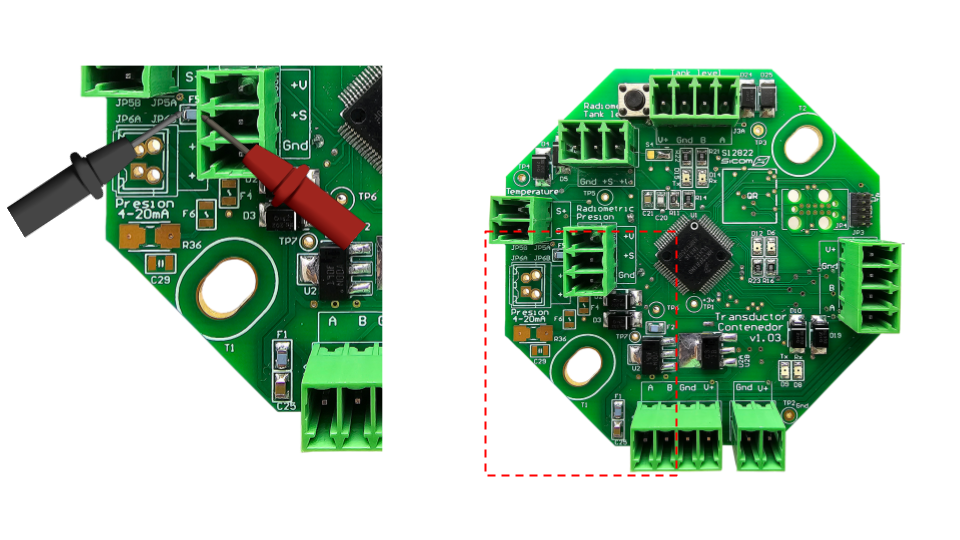

C) Use el multímetro para medir el voltaje del regulador 3V con TP1, puede usar el TP2 como GND.

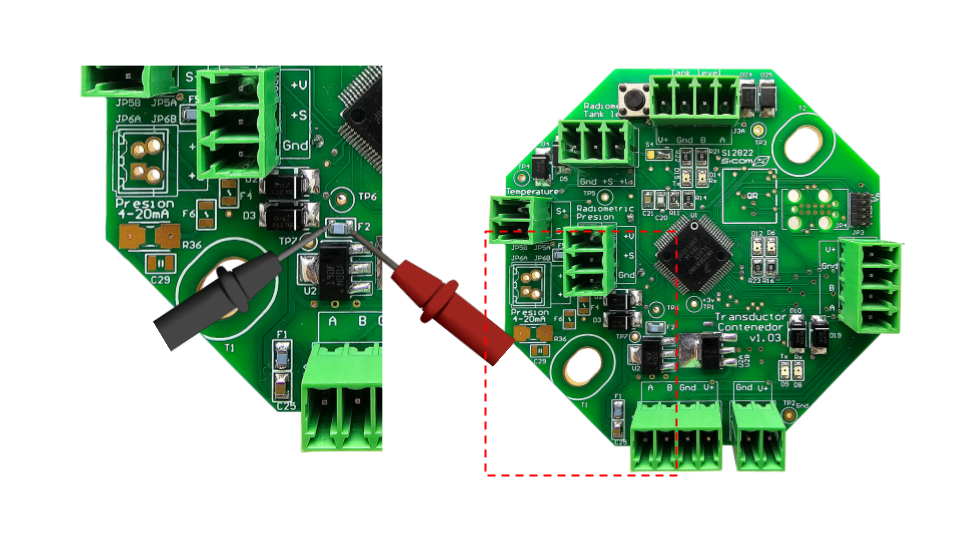

D) Use el multímetro para medir el voltaje del regulador 5V con TP6, puede usar el TP2 como GND.

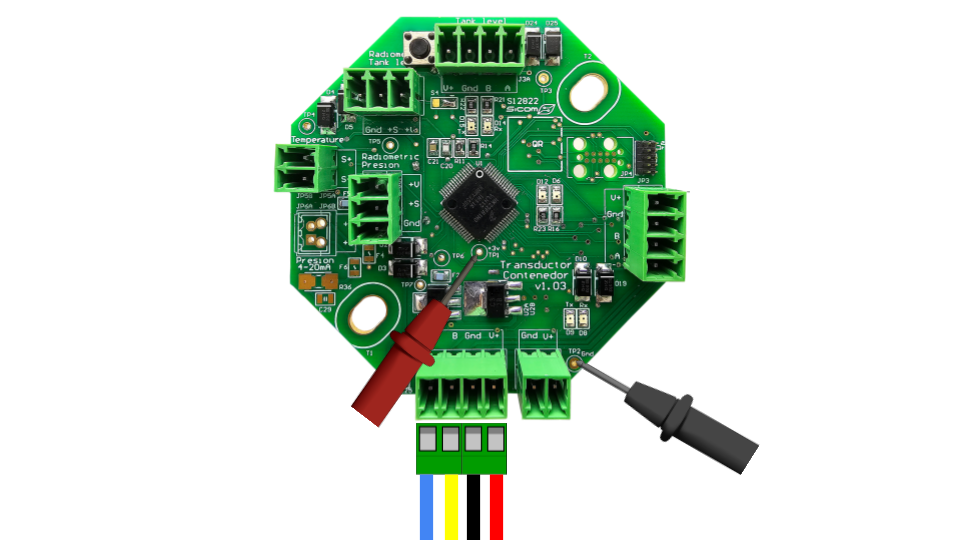

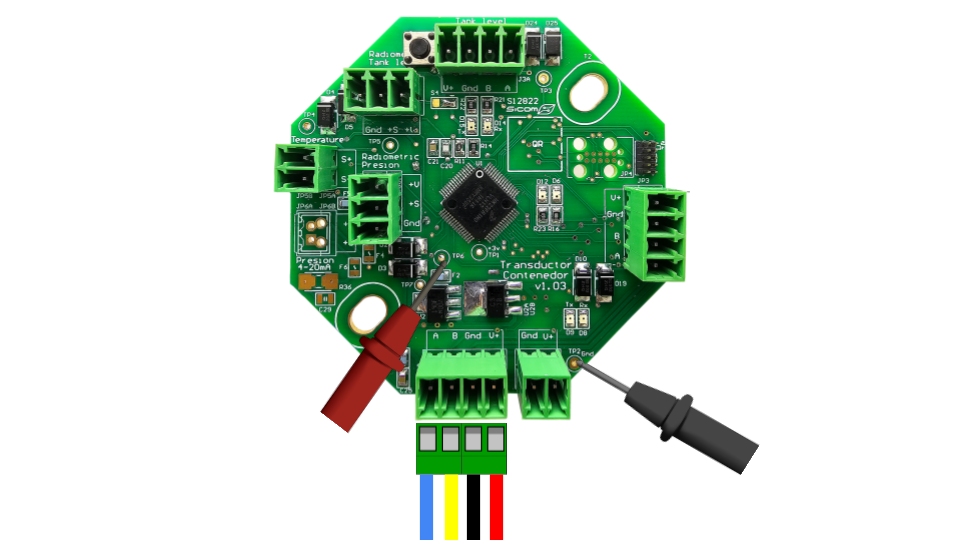

E) Use el multímetro para medir el voltaje del IC de voltaje referencia U7, usaremos el pad S2 para realizar más fácil la lectura del voltaje ya que el integrado además de ser pequeño está parcialmente bajo la batería.

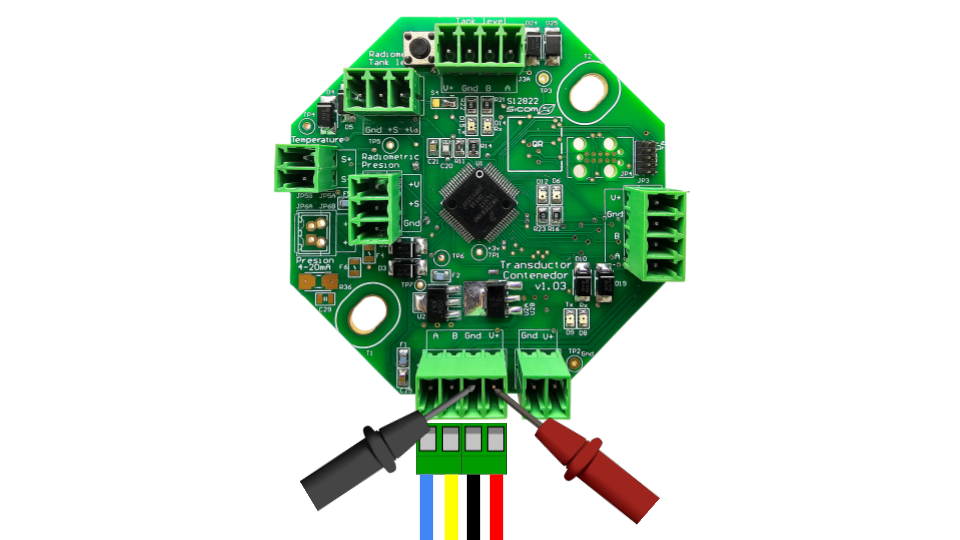

F) Esta medición requiere tener el módulo desenergizado, se puede hacer por el lado de TOP, colocando las puntas donde refiere la imagen son las terminales de la batería.
