Mediciones eléctricas sensor de presión radiométrico Lemon

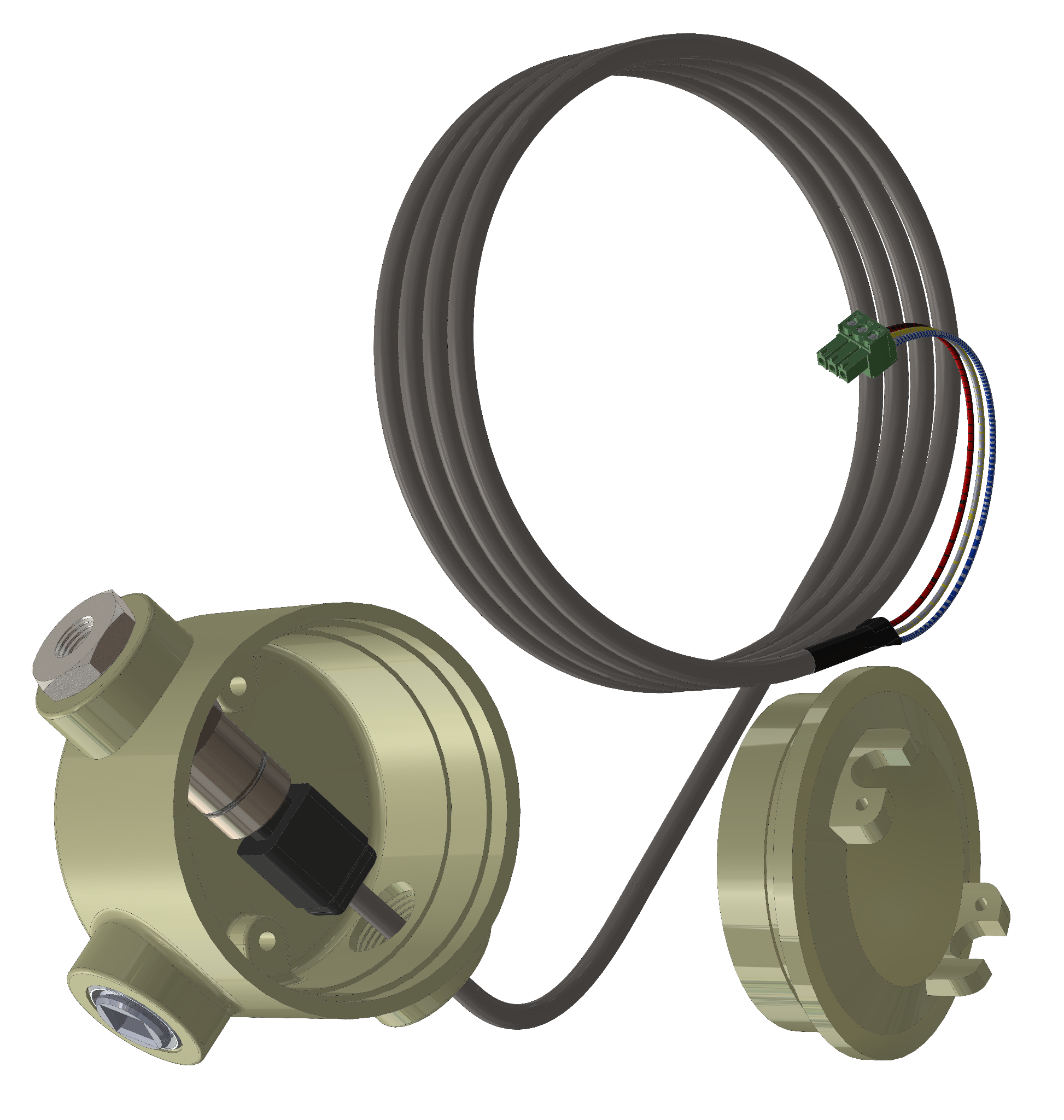

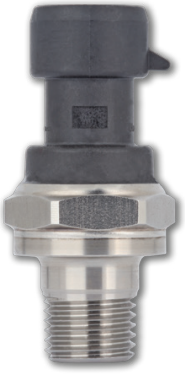

El sensor de presión radiométrico se conecta al módulo transductor contenedor, este sensor está en contacto directo con el producto a sensar (medición estática) y envía la señal eléctrica al módulo transductor contenedor.
Mediciones eléctricas

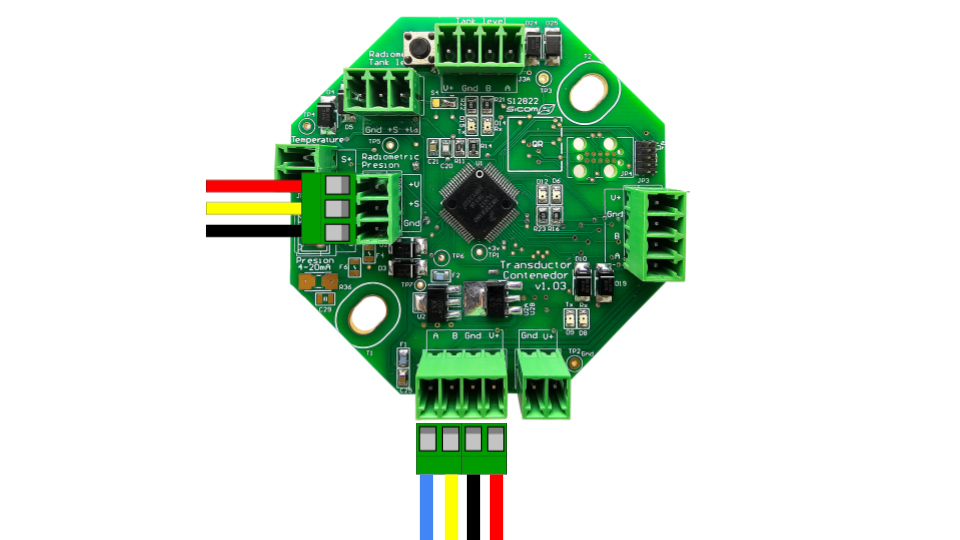

A) El sensor se conecta al transductor contenedor en el puerto JP8B

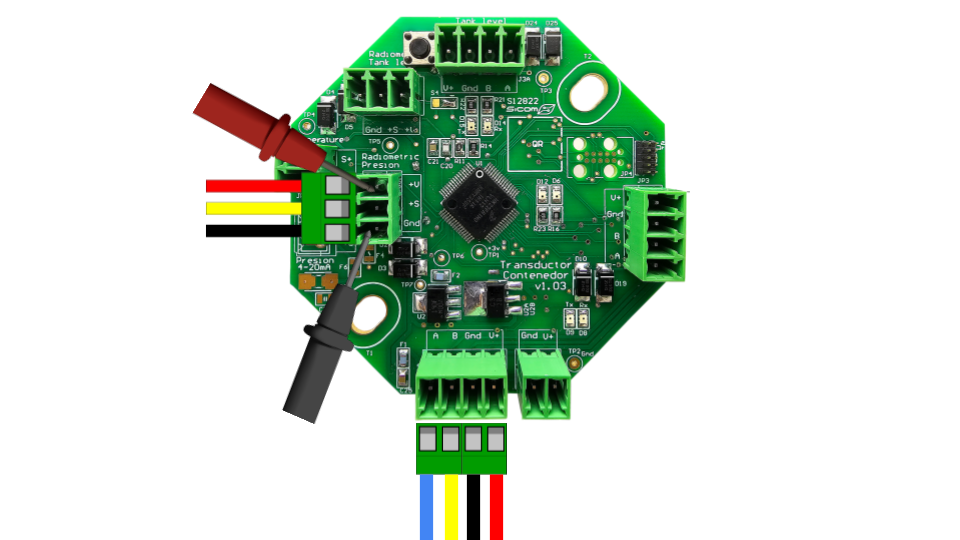

B) Se medirá con un multimetro el puerto JP8B en las terminales de GND y +V.
DESCRIPCIÓN |
VOLTAJE |
Alimentación sensor presión JP8B |
4.9 ̴ 5.1 VDC |
C) Se medirá con un multimetro el puerto JP8B en las terminales de GND y +S.
DESCRIPCIÓN |
VOLTAJE |
Señal radiométrica sensor presión JP8B (atmosférica) |
0.48 ~ 0.5 VDC |
| Señal radiométrica sensor presión JP8B ( 10% - 90% ) | 0.51 ~ 4.5 VCD |
Características e información
DESCRIPCIÓN |
VALOR |
Voltaje Max |
5.25 VDC |
Corriente Max (Sensor de presión) |
7.5 mA |
Temperatura de operación |
-40°C to 125°C |
