Para esto es necesario contar previamente con un plataforma G4S y haber generado la infraestructura necesario de Centro de distribución, punto de distribución y equipo.
Por parte de la plataforma será necesario contar con tres datos para el enlace.
1) IP del servidor
Este dato puede ser obtenido de la misma dirección con la cual se entra al plataforma Ejemplo: http://109.162.128.139:8900/G4SServer, tomaremos solamente la parte numérica 109.162.128.139
2) Puerto de enlace
Este dato es proporcionado por el departamento de soporte se tiene un puerto de enlace por cada centro de distribución,
Ejemplo: 8100, 8101, 8102, 8103, 8104, para el ejemplo tomaremos el 8101
3) Clave de enlace de equipo
La clave de enlace es generada de forma aleatoria cuando generamos un equipo en el administrador corporativo.
Como vemos en la imagen tomaremos la clave de enlace de equipo AT Prueba QE 12345 con clave de enlace: 809055203, es importare que el equipo al cual nos queremos enlazar este sin CPU asignado, en caso de que tenga uno significa que esta ocupado y tendremos que desenlazar ese equipo o generar uno distinto según sea el caso.
Resumen de datos necesarios
IP:
109.162.128.139
Puerto 8101
Clave de enlace: 809055203

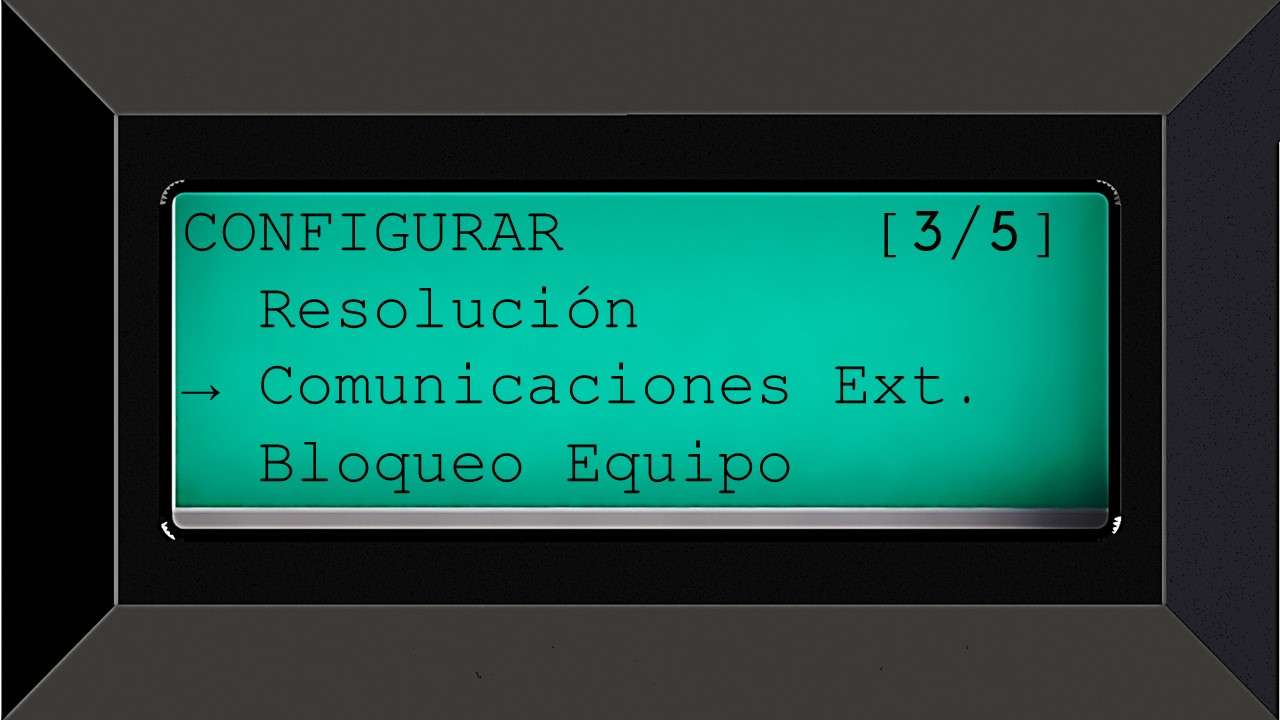

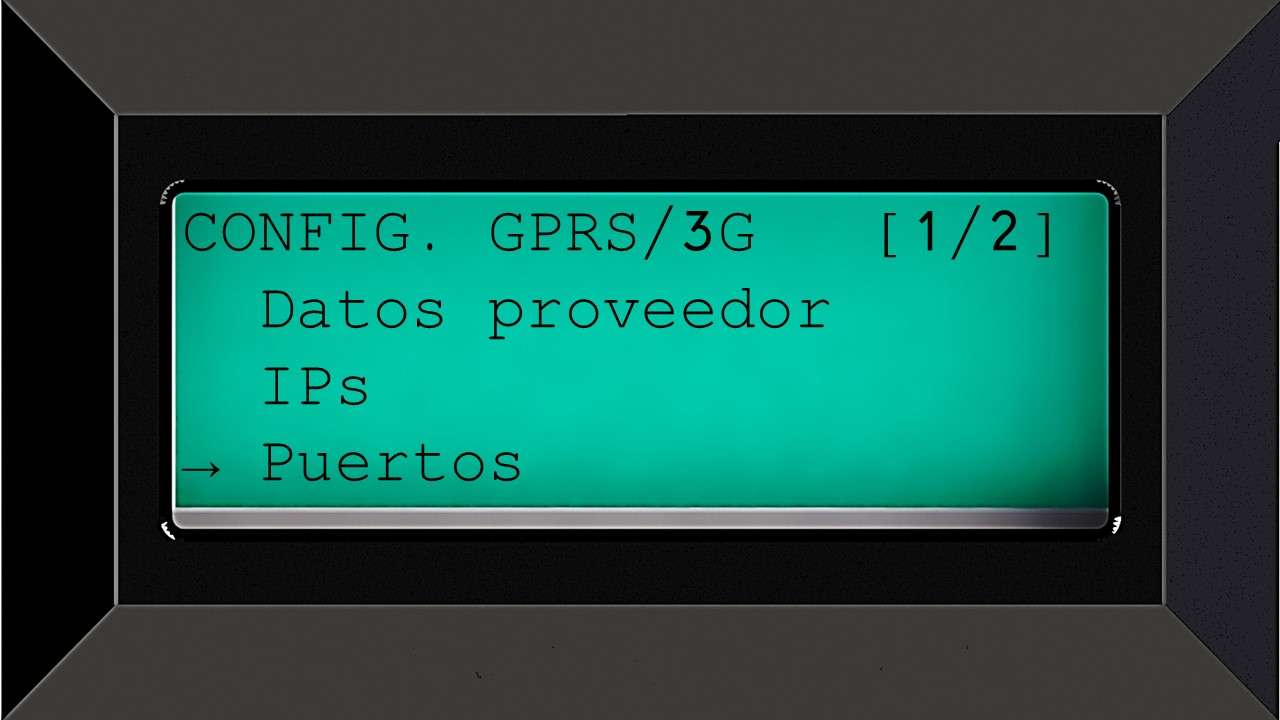

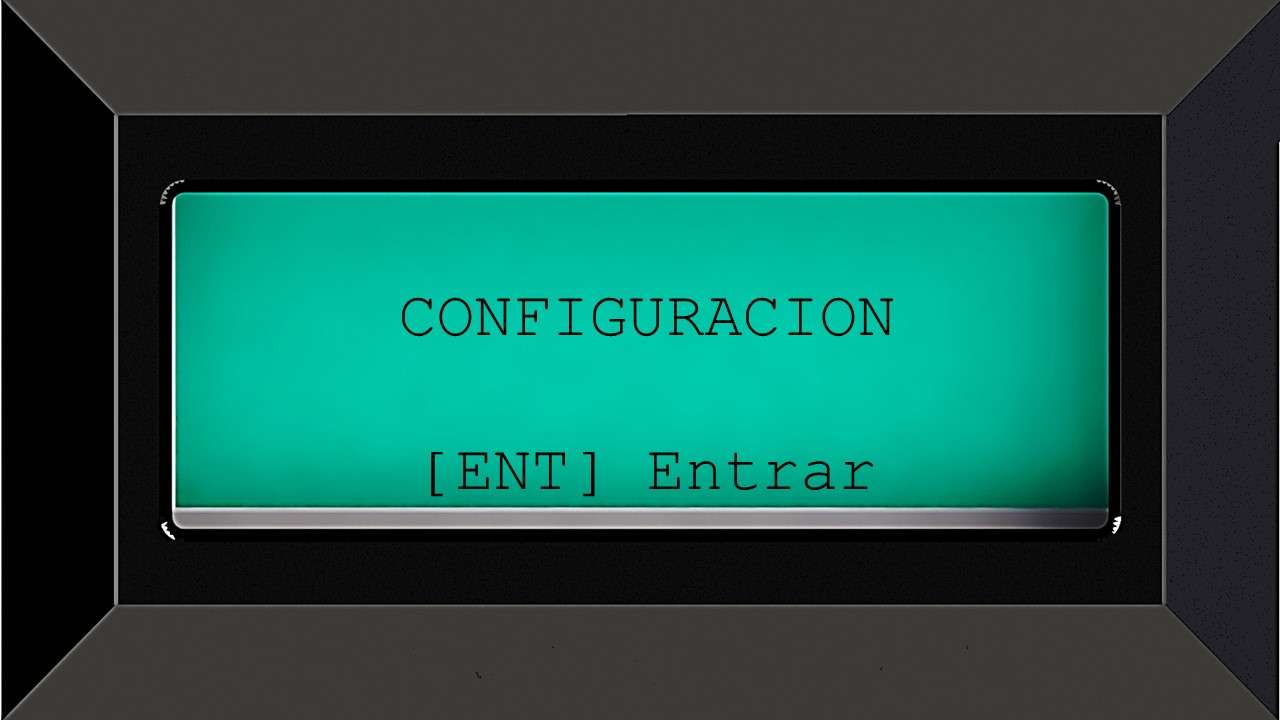

Ya que tenemos esta informacion tenemos que configurar estos parámetros en un equipo GAS-PAR®, en este punto se considera que el equipo tiene todo lo necesario para hacer el enlace como, modulo de comunicaciones, sim de datos activo, etc. ahora tenemos que seguir la siguiente ruta Acceso a programador >> Configuraciones >> Comunicaciones Exteriores >> GPRS / 3G, dentro de esta sección de GPRS /3G tenemos 4 apartados.
Datos de proveedor: No es necesario modificar nada

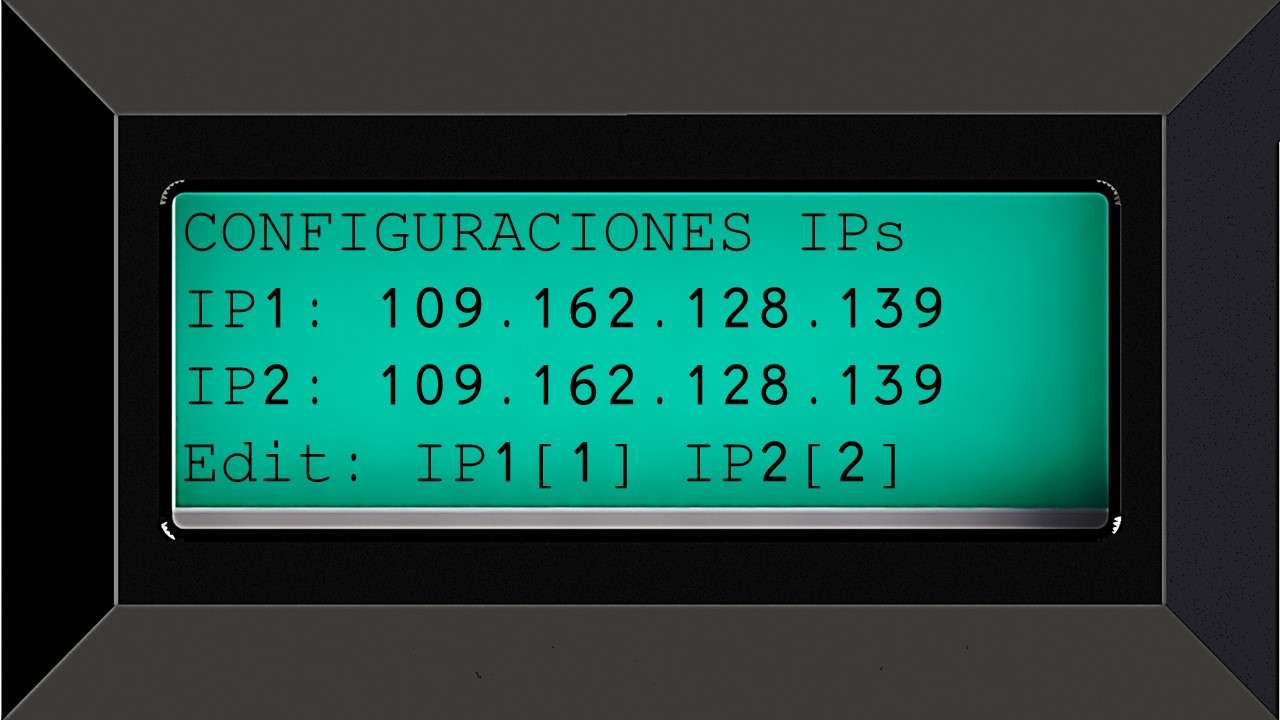

IP: Colocar la IP en el apartado [1] y [2]

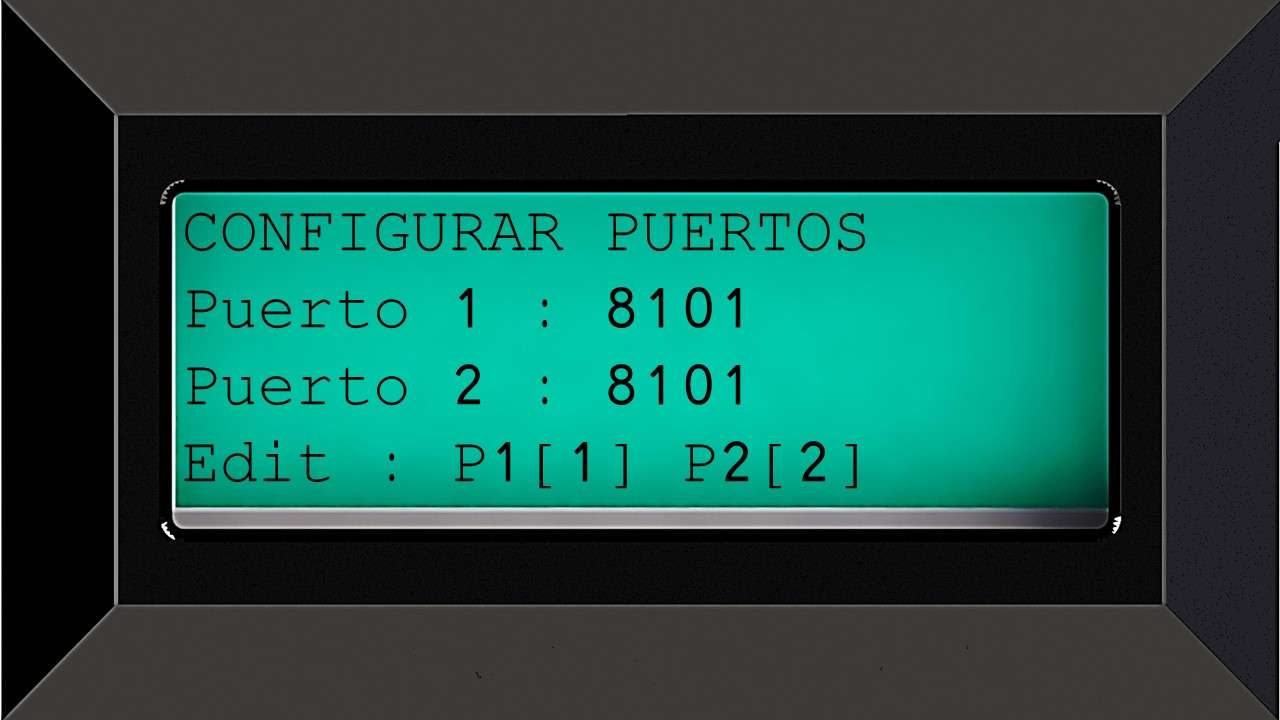

Puerto: Colocar el puerto en el apartado [1] y [2]

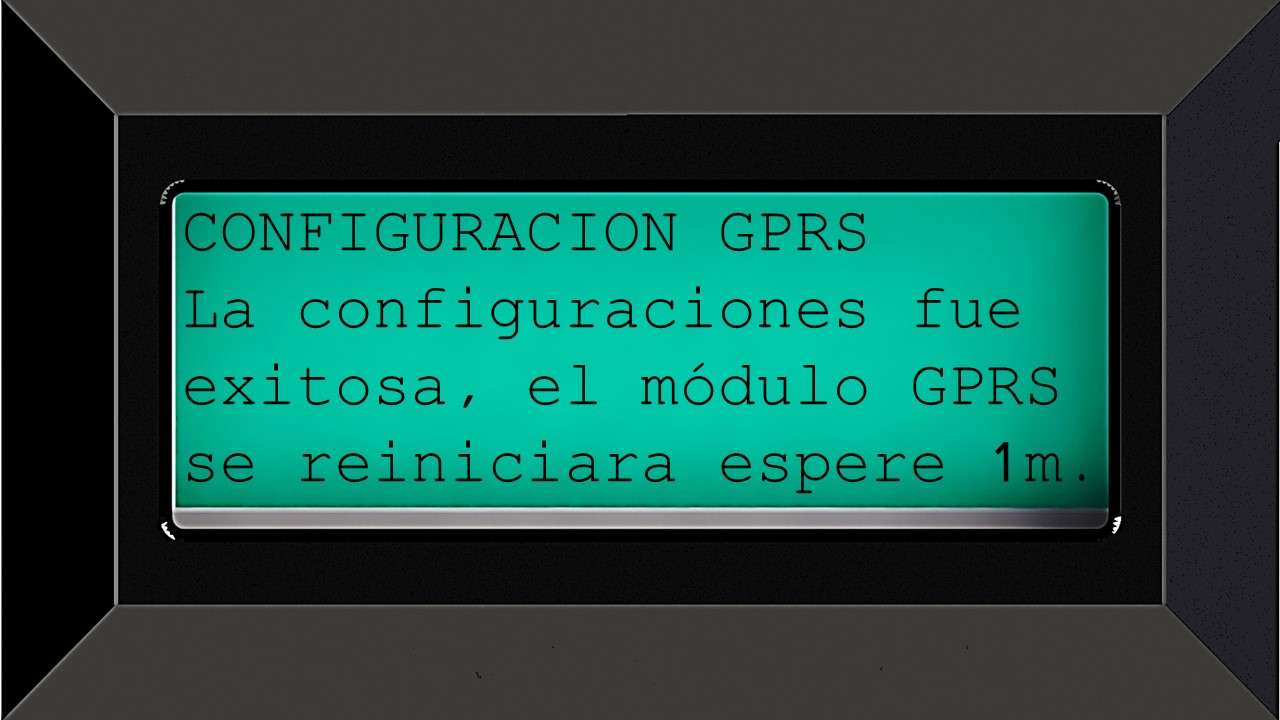

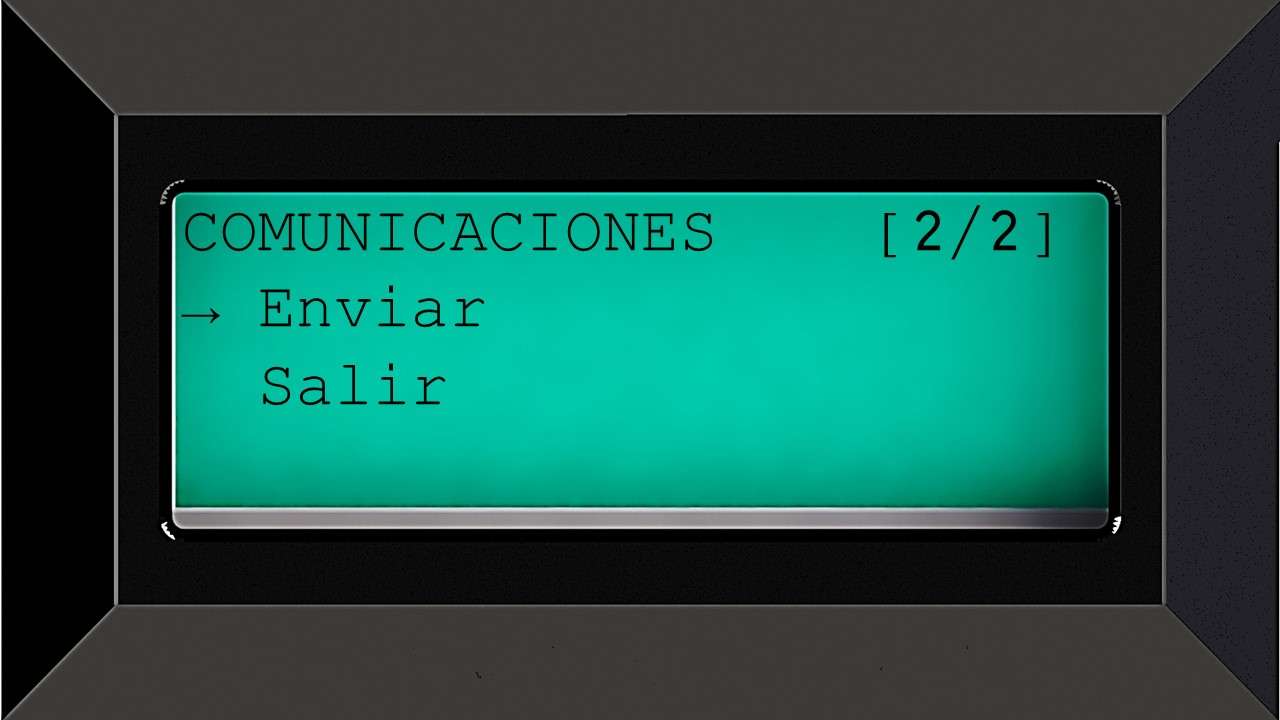

Enviar: Después de colocar la informacion tienes que pulsar enviar para que el CPU envié estos datos al módulo de comunicaciones, aquí el equipo dirá que esta esperando respuesta del modulo si la configuración es exitosa, se mostrara en pantalla "CONFIGURACION GPRS - La configuración fue exitosa, el módulo
GPRS se reiniciara espere 1m", en caso de no ser así dirá "No hay respuesta" aquí se tiene que volver a pulsar enter en enviar hasta que obtengamos respuesta y la configuración sea exitosa.

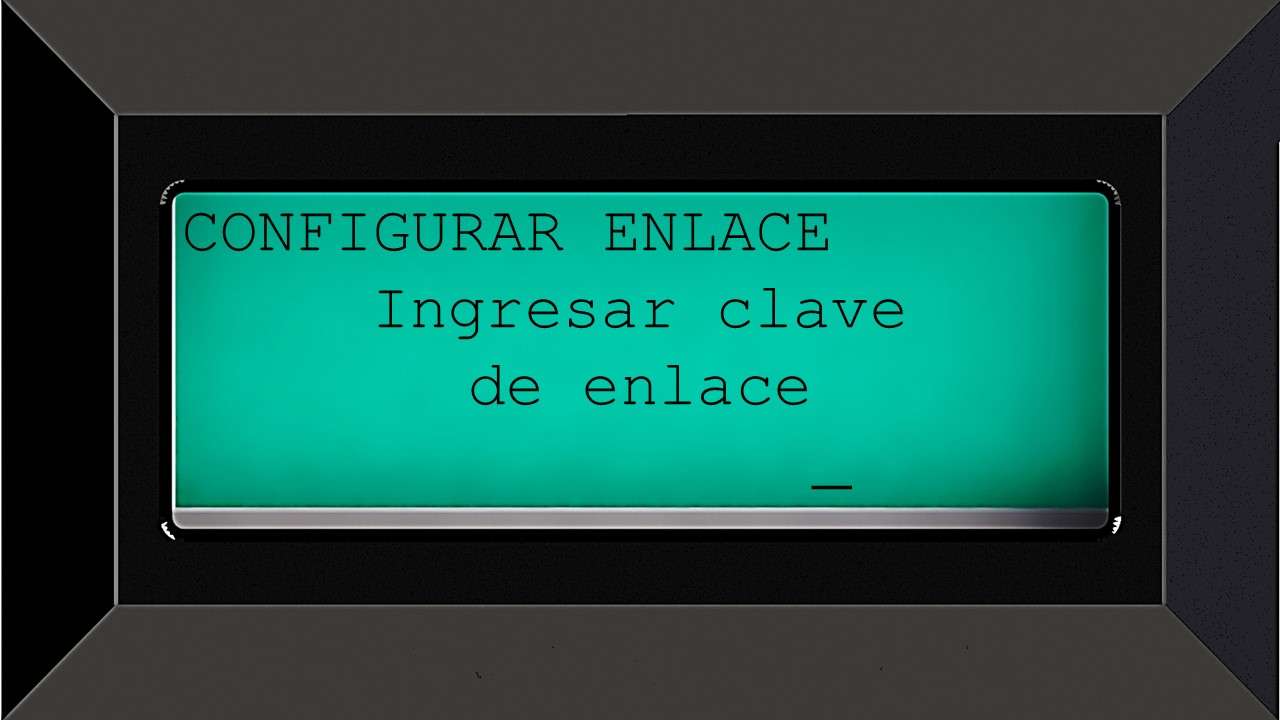

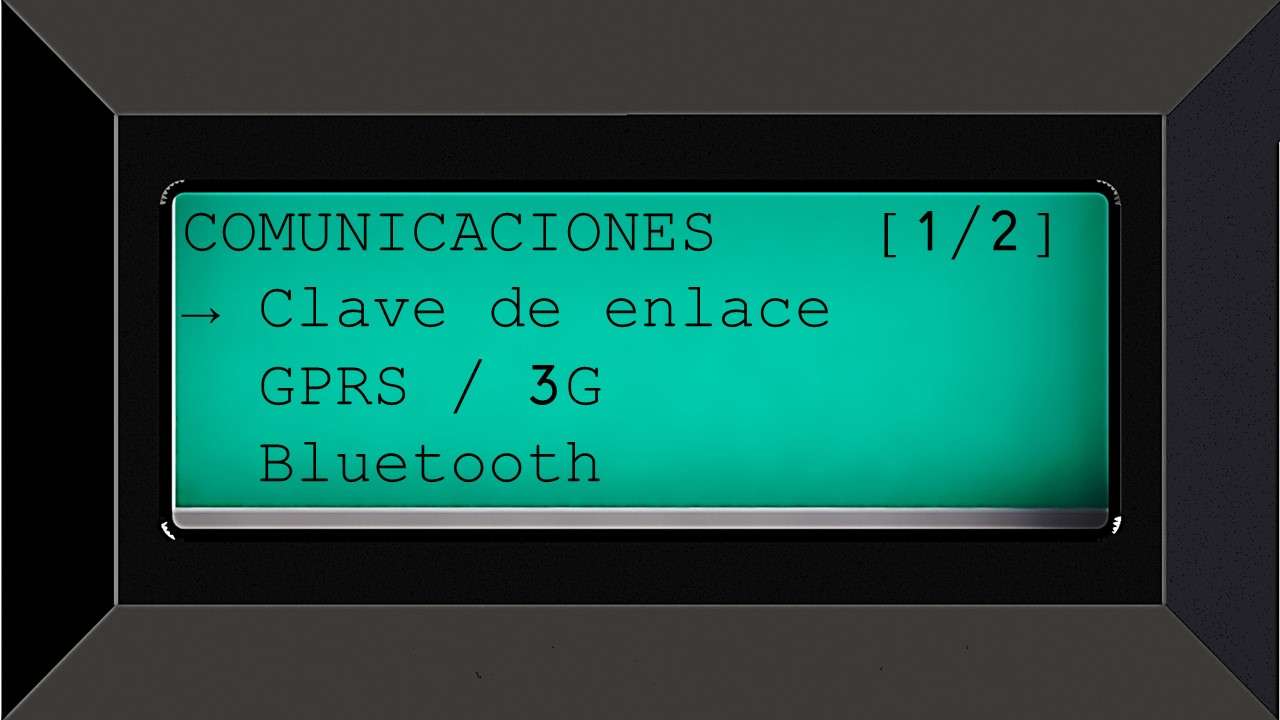

Después de que la configuración sea exitosa tenemos que regresar unos menús para entrar a Acceso a programador >> Configuraciones >> Comunicaciones Exteriores >> Clave de enlace.

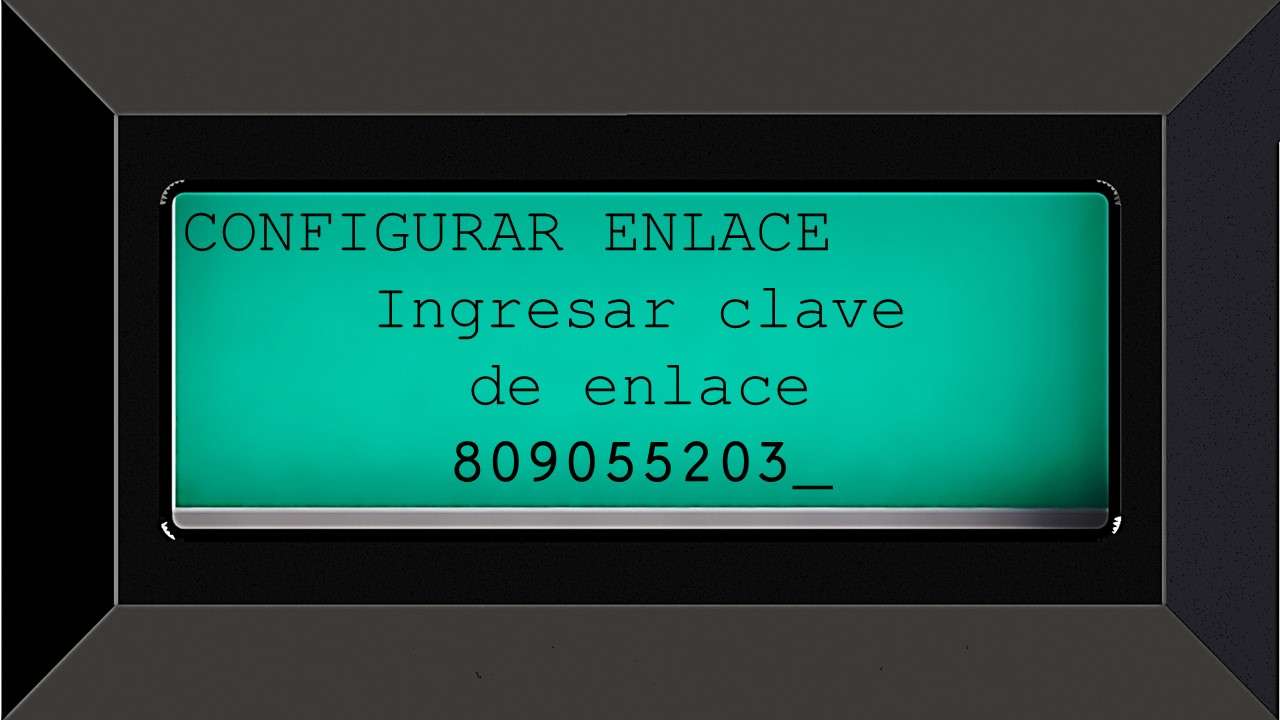

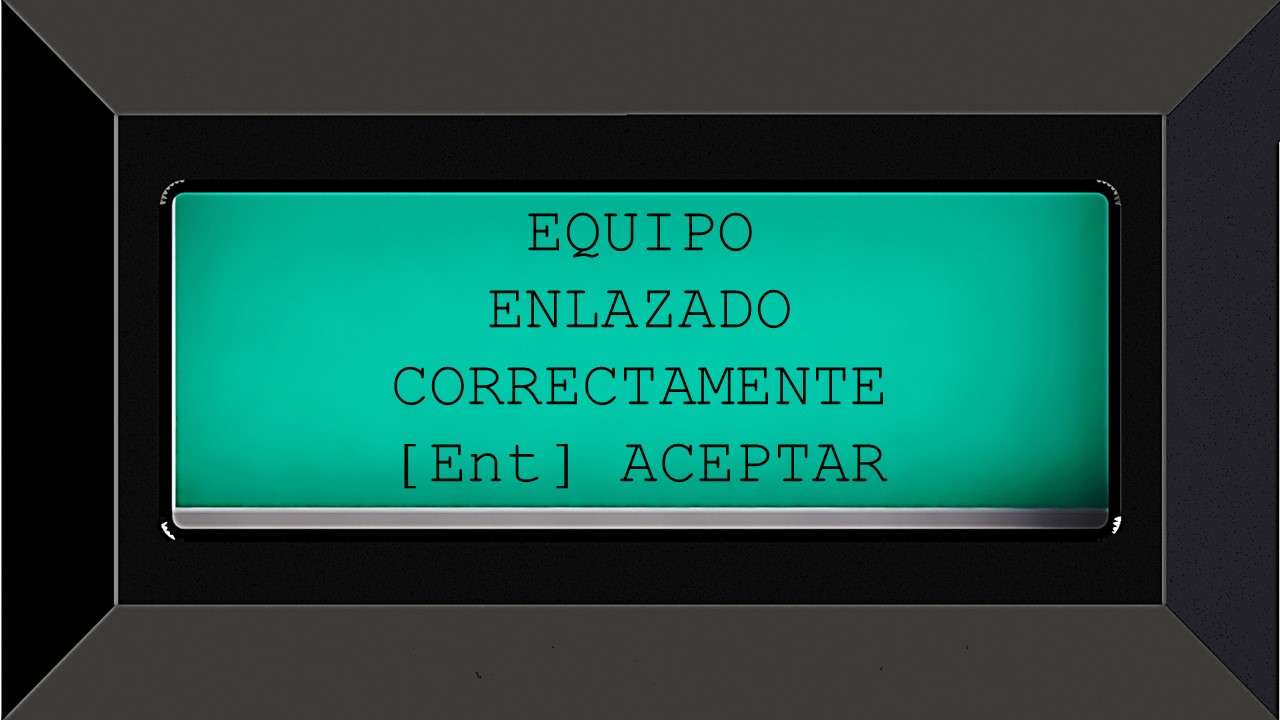

Aquí se tiene que colocar la clave de enlace del equipo y pulsar enter, este paso se tiene repetir si aparece un mensaje de "No hay respuesta del servidor", hasta obtener un mensaje de "Equipo enlazado correctamente".
NOTA: En caso de que no poder avanzar en alguno de los pasos antes mencionados o si aparece un mensaje de
ERROR en alguno de los pasos contacte al departamento de soporte.

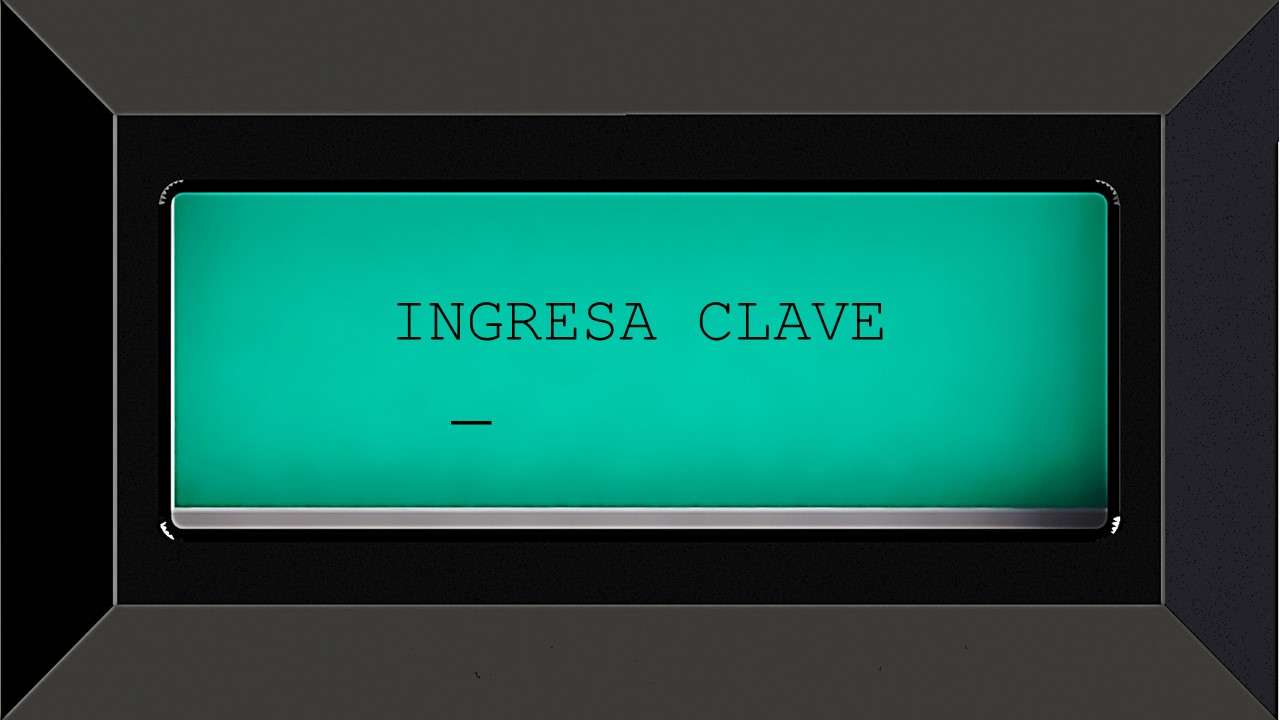

Ahora veremos los mismo pasos antes mencionados pero en las imágenes de como se haría directamente en el panel del equipo GAS-PAR®.
O
CONTINUAREMOS COMO SI LA RESPUESTA FUE EXITOSA
O
AQUI SE TIENE QUE VOLVER A ENVIAR LA CLAVE DE ENLACE HASTA TENER UN RESULTADO EXITOSO.

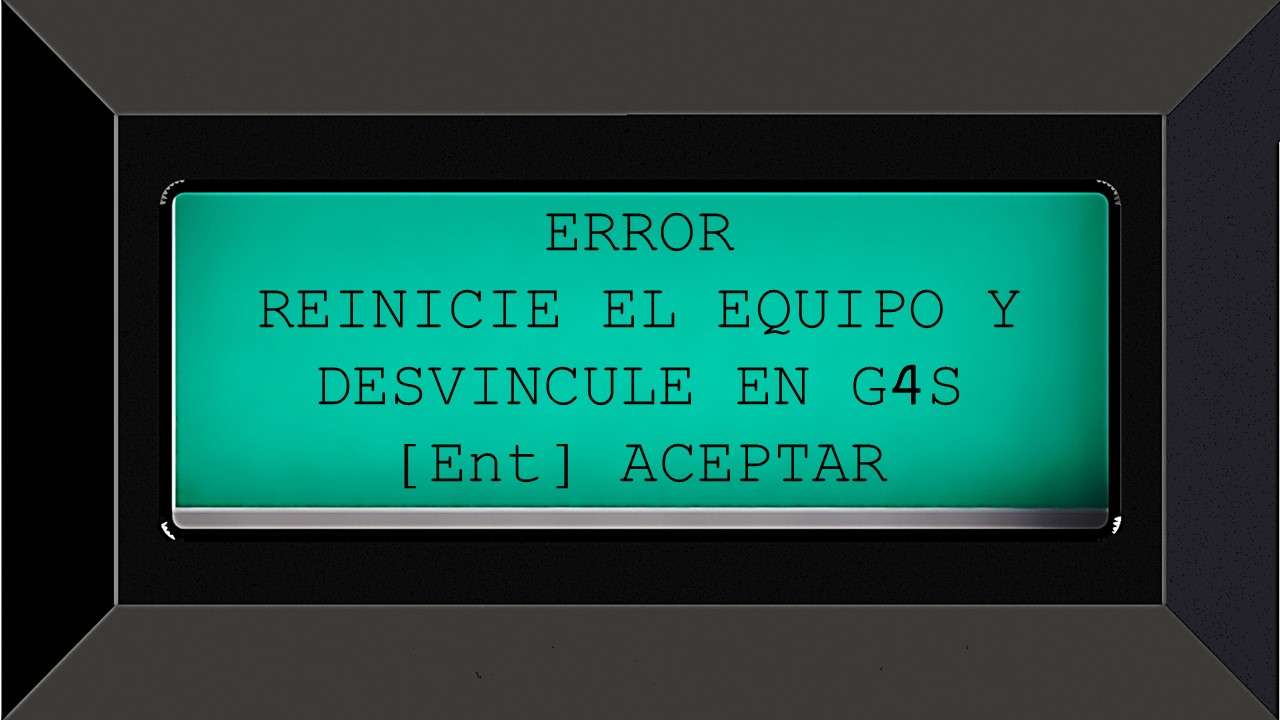

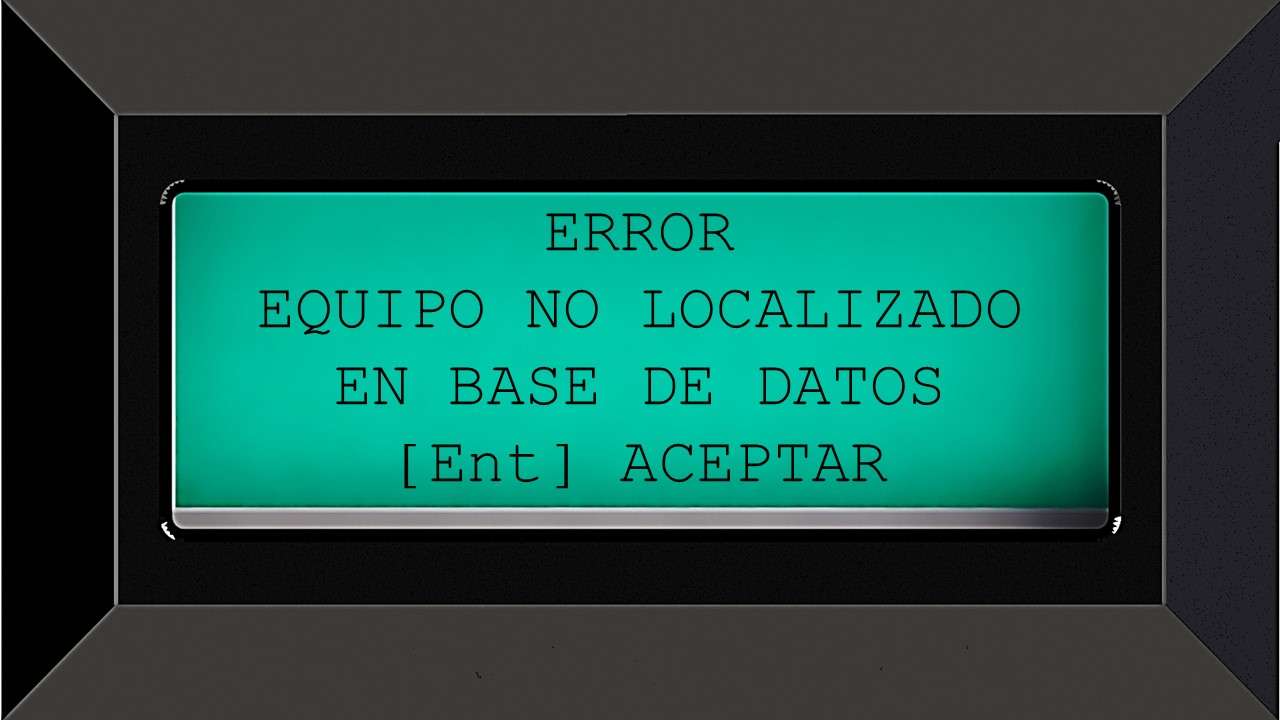

EN CASO DE TENER ALGUNO DE LOS SIGUIENTES RESULTADOS CONTACTE AL DEPARTAMENTO DE SOPORTE.
O
Contenido del video --> Enlace de equipo por módulos GPRS/3G/3Gv2 GAS-PAR® G4S
00:00 Presentación de los modelos de comunicación por SIM
00:40 Revisión del módulo GPRS
02:10 Comportamiento de leds sin SIM
03:20 Comportamiento de leds con SIM
04:50 Colocar IP y Puerto / Enviar configuración GPRS
07:21 Enviar clave de enlace / Sincronizacion / Ruido en Bus2
12:15 Revisión del módulo 3Gv1
13:03 Comportamiento de leds sin SIM
15:13 Comportamiento de leds con SIM
16:00 Enviar configuración GPRS 3Gv1
17:14 Enviar clave de enlace / Sincronizacion / Ruido en Bus2
21:36 Revisión del módulo 3Gv2
22:42 Comportamiento de leds sin SIM
24:23 Comportamiento de leds con SIM
26:50 Colocar IP y Puerto / Enviar configuración GPRS
29:55 Enviar clave de enlace / Sincronizacion / intensidad de la señal
