Enlazar Equipos por WIFI + Video

Para esto es necesario contar previamente con un plataforma G4S y haber generado la infraestructura necesario de Centro de distribución, punto de distribución y equipo.

Por parte de la plataforma será necesario contar con tres datos para el enlace.

1) IP del servidor

Este dato puede ser obtenido de la misma dirección con la cual se entra al plataforma Ejemplo: http://109.162.128.139:8900/G4SServer, tomaremos solamente la parte numérica 109.162.128.139

2) Puerto de enlace

Este dato es proporcionado por el departamento de soporte se tiene un puerto de enlace por cada centro de distribución,

Ejemplo: 8100, 8101, 8102, 8103, 8104, para el ejemplo tomaremos el 8101

3) Clave de enlace de equipo

 La clave de enlace es generada de forma aleatoria cuando generamos un equipo en el administrador corporativo.

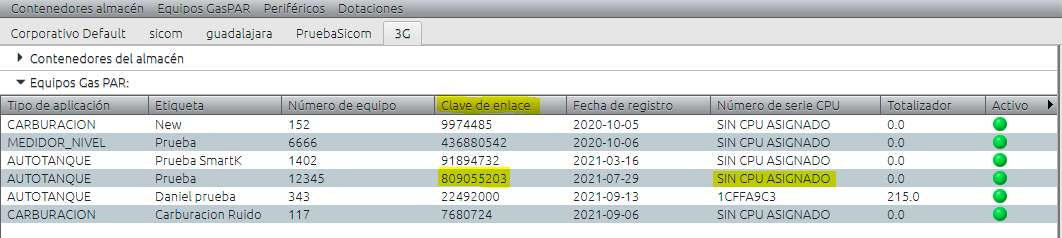

Como vemos en la imagen tomaremos la clave de enlace de equipo AT Prueba QE 12345  con clave de enlace: 809055203, es importare que el equipo al cual nos queremos enlazar este sin CPU asignado, en caso de que tenga uno significa que esta ocupado y tendremos que desenlazar ese equipo o generar uno distinto según sea el caso.

Resumen de datos necesarios

IP: 109.162.128.139

Puerto 8101

Clave de enlace: 809055203

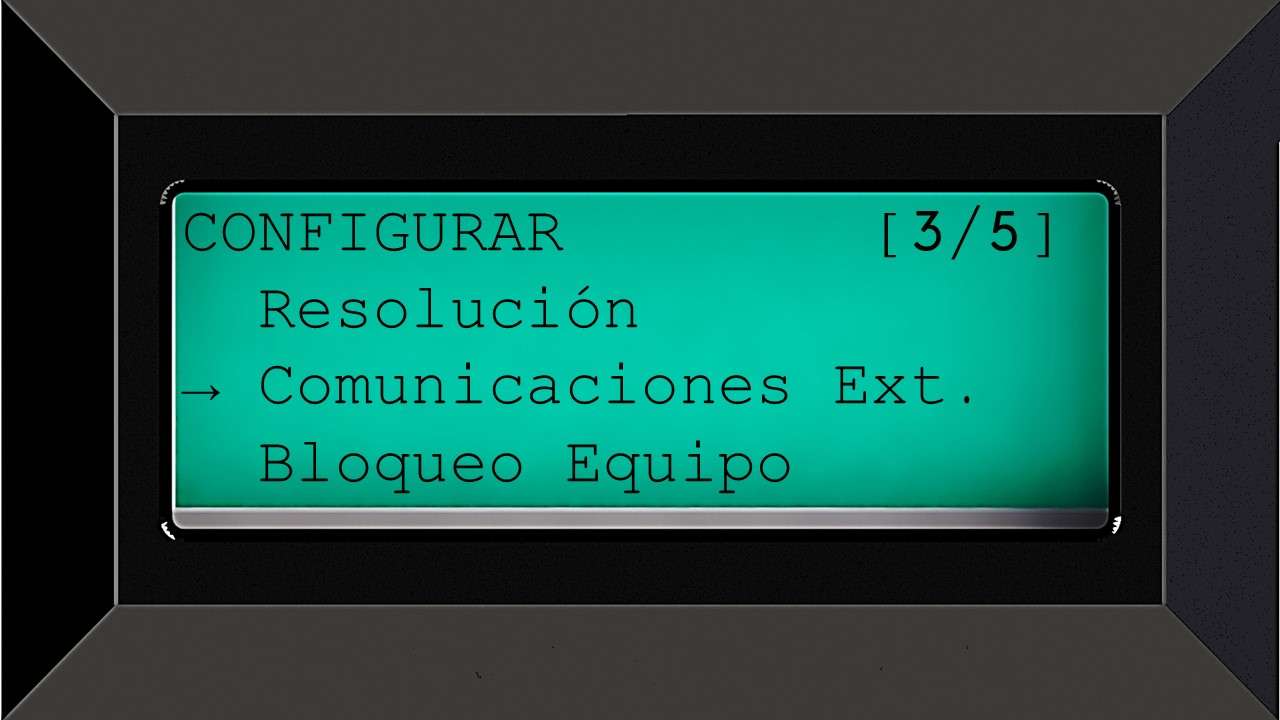

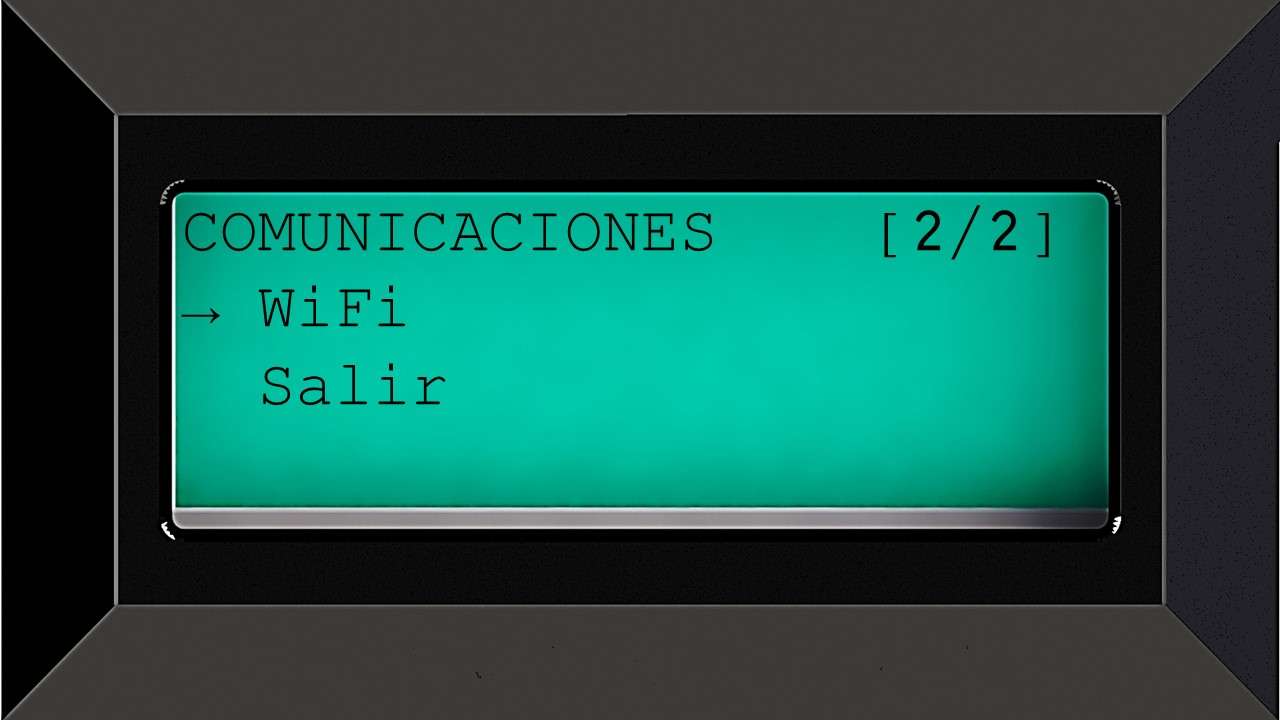

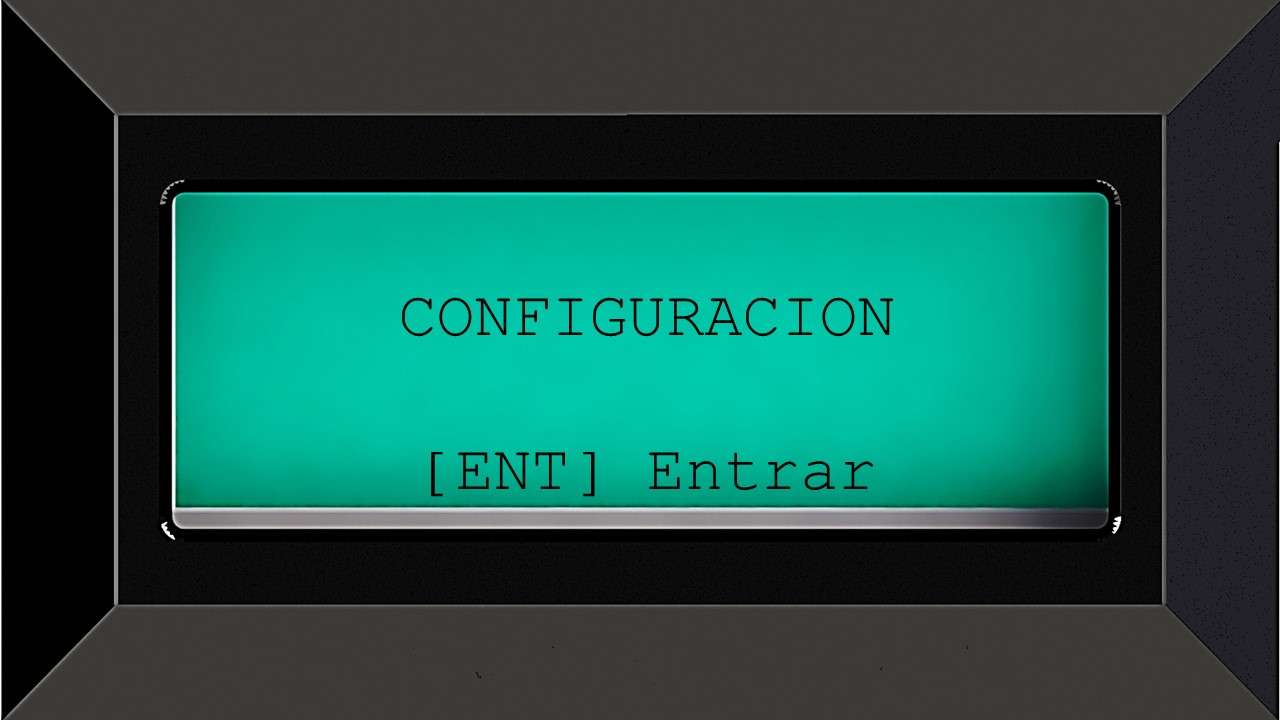

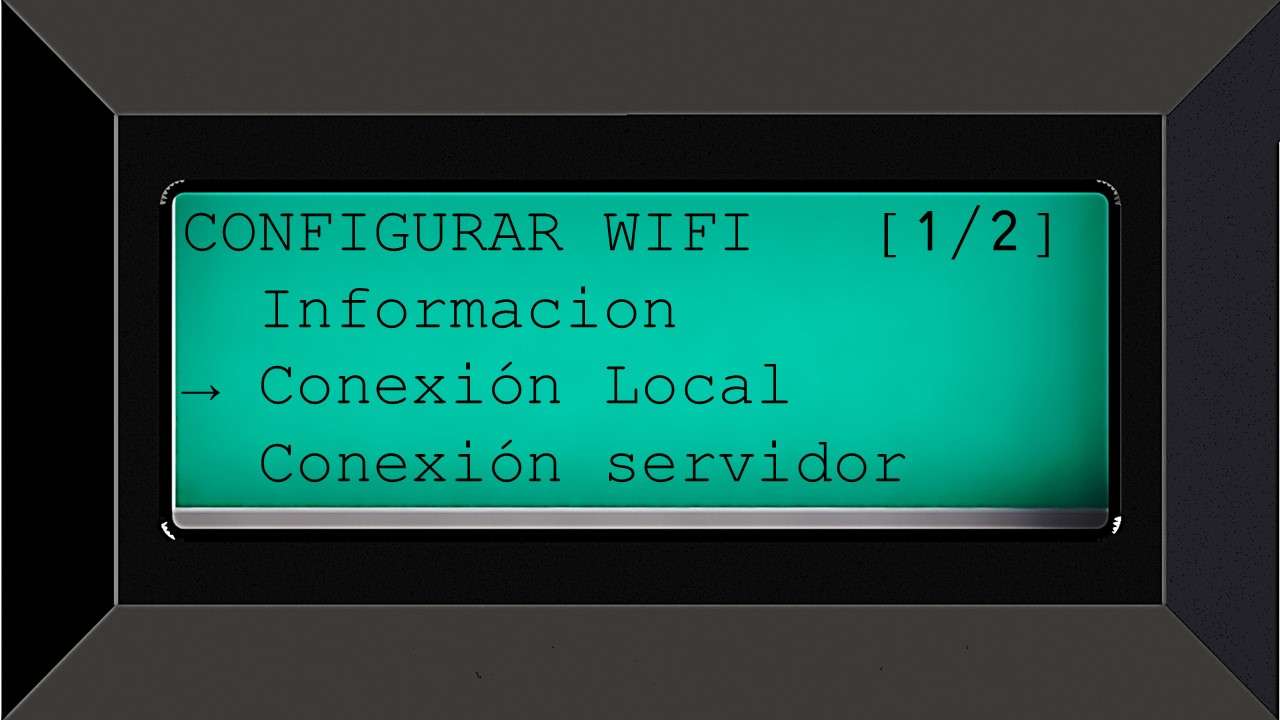

Ya que tenemos esta informacion tenemos que configurar estos parámetros en un equipo GAS-PAR®, en este punto se considera que el equipo tiene todo lo necesario para hacer el enlace como, modulo de comunicaciones, sim de datos activo, etc. ahora tenemos que seguir la siguiente ruta Acceso a programador >> Configuraciones >> Comunicaciones Exteriores >> WIFI, dentro de esta sección de WIFI tenemos 3 apartados.

Informacion: No es necesario modificar nada

Conexión Local: Aquí se buscan redes locales de WIFI y se coloca la contraseña para acceder a la red deseada

Conexión Servidor: Aquí se colocan los datos de IP y Puerto al igual que se envía la configuración al modulo WIFI

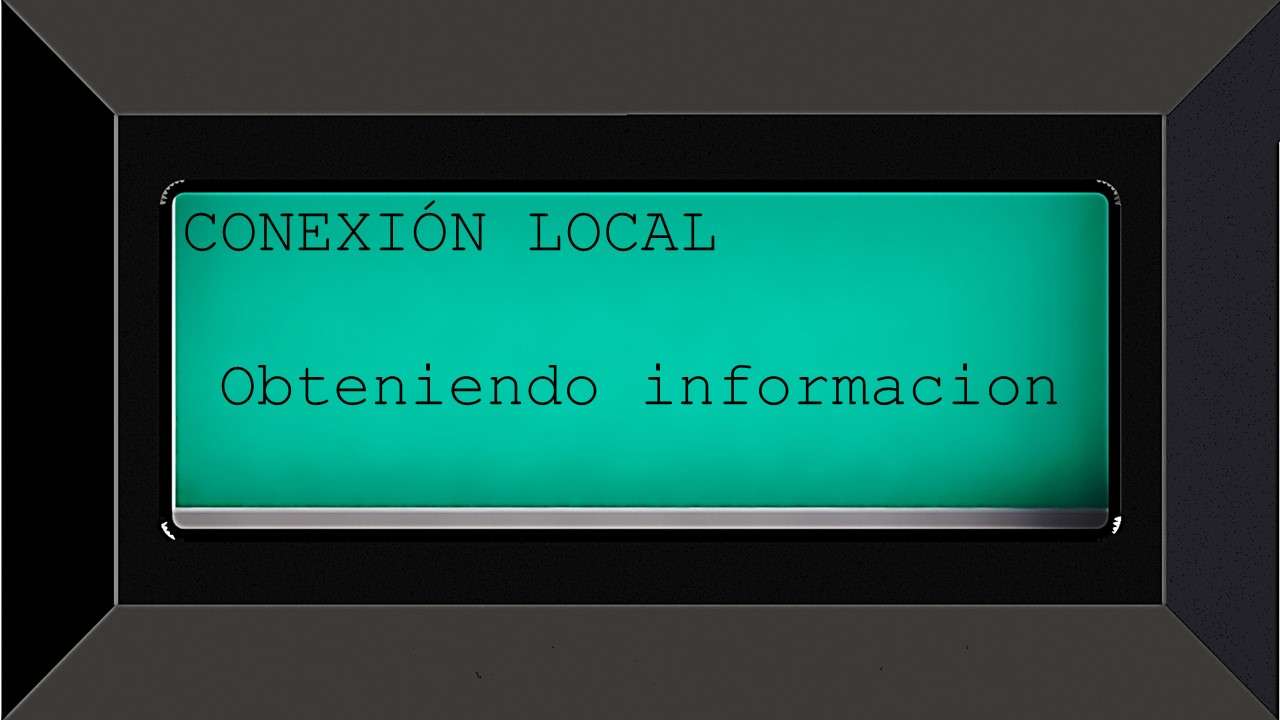

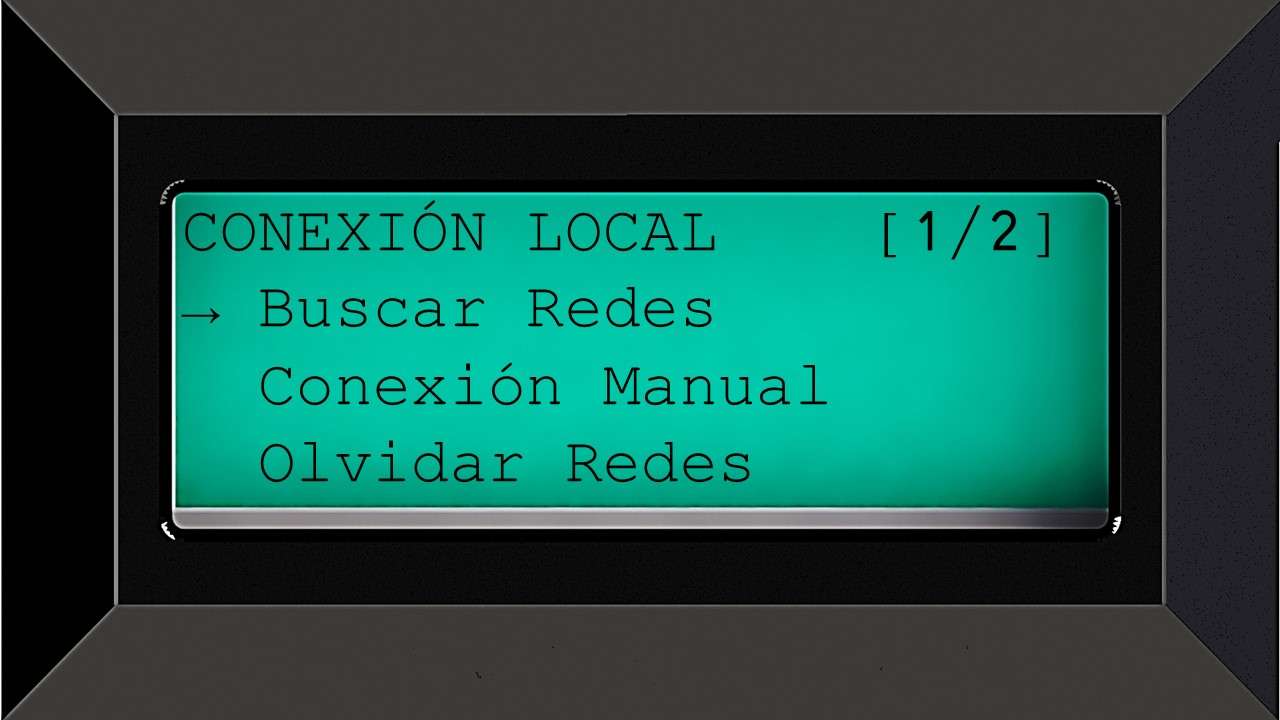

Entraremos a la parte de Conexión Local donde veremos los siguientes apartados:

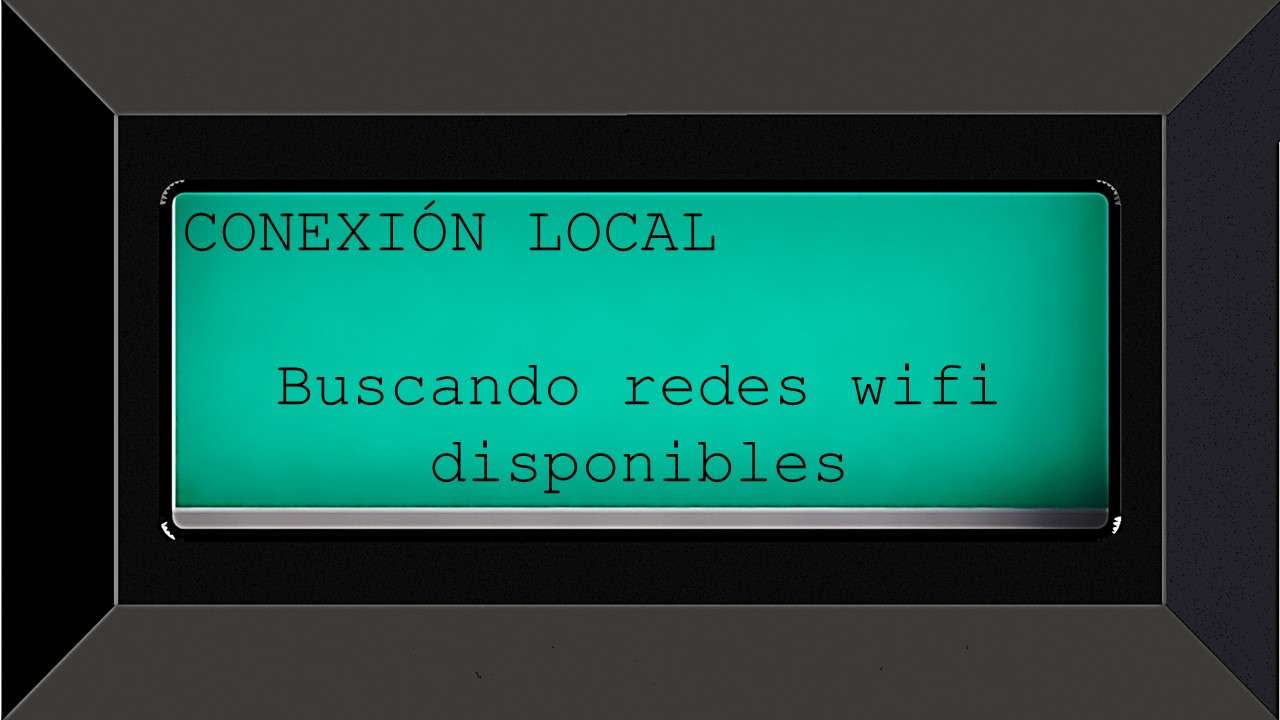

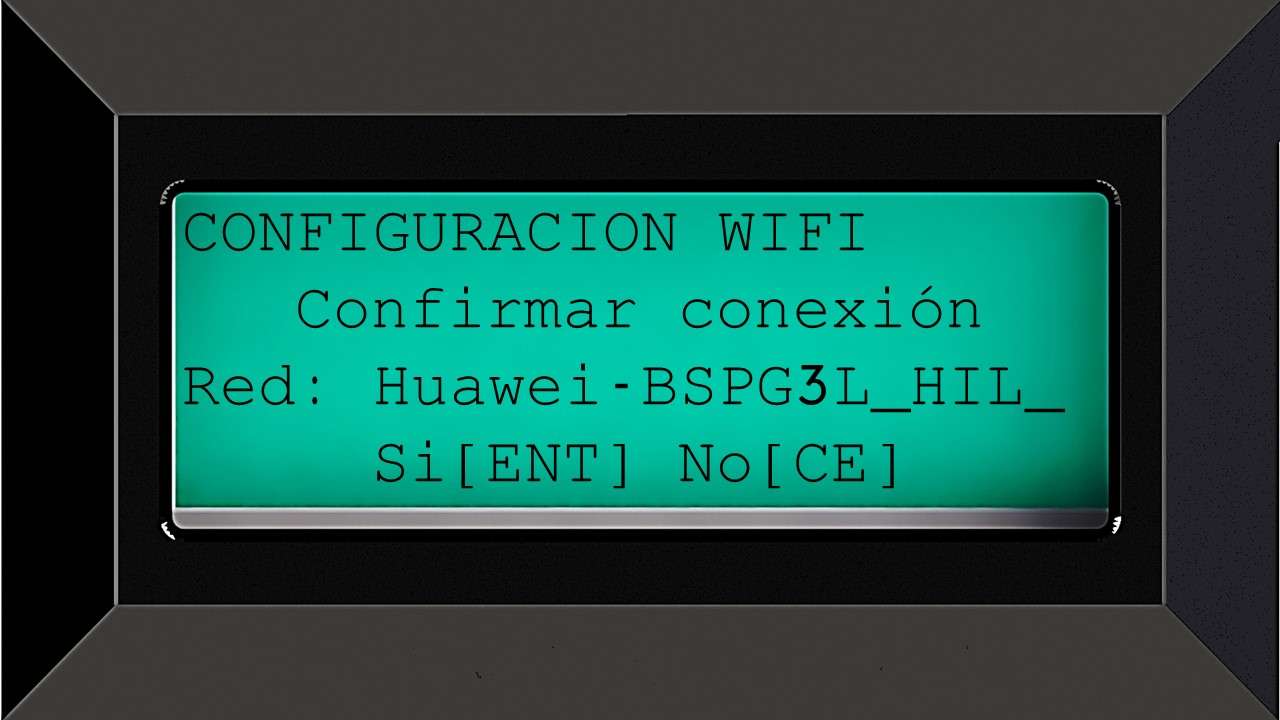

Buscar redes: Aquí buscaremos la red local para comunicar el modulo WIFI.

Conexión Manual: Si se desea colocar todos los parámetros de forma manual.

Olvidar redes: El módulo solo puede guardar 3 conexiones con redes en caso de superar el número se tiene que borrar una de ellas para almacenar una nueva.

Monitor de señal: Si tenemos una conexión establecida podemos ver el nombre de la red y la calidad de la señal.

Ya que tenemos una red local configurada tenemos que ir al apartado de conexión al servidor para configurar estos parámetros en un equipo GAS-PAR®, en este punto se considera que el equipo tiene todo lo necesario para hacer el enlace como, módulo de comunicaciones WIFI, Red local de WIFI con conexión a la red, etc. ahora tenemos que seguir la siguiente ruta Acceso a programador >> Configuraciones >> Comunicaciones Exteriores >> WIFI >> Conexión al Servidor.

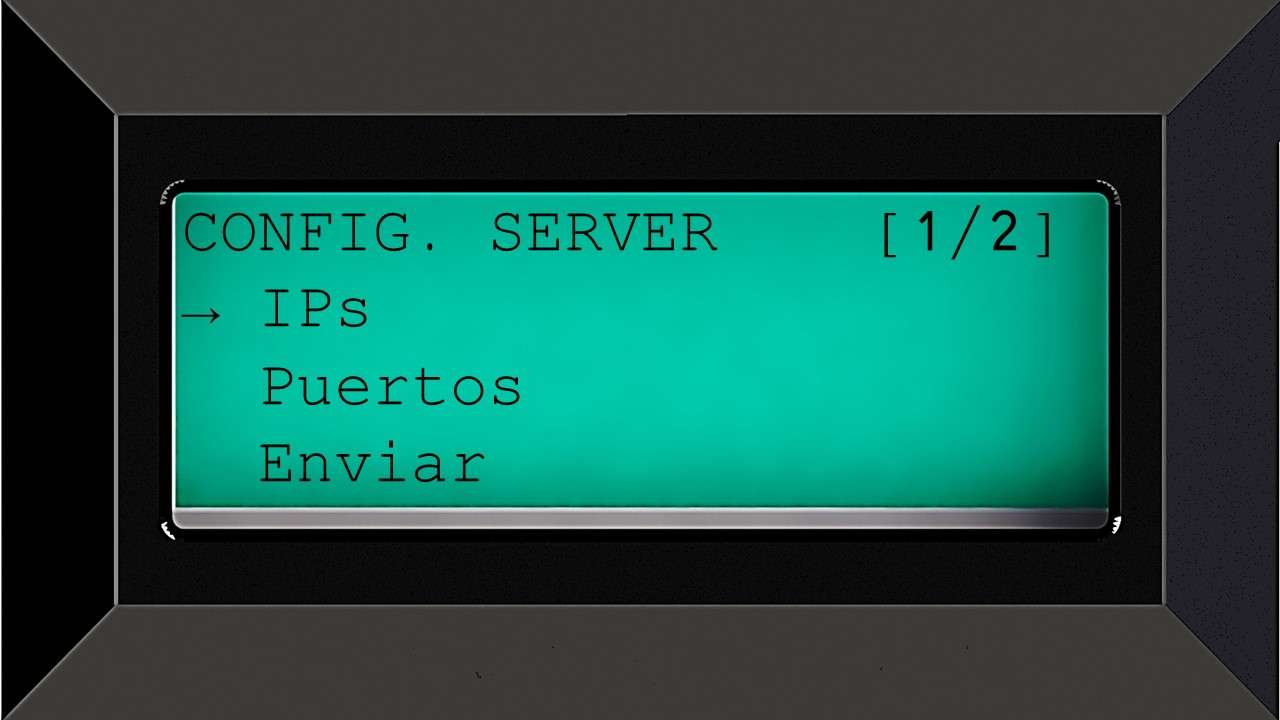

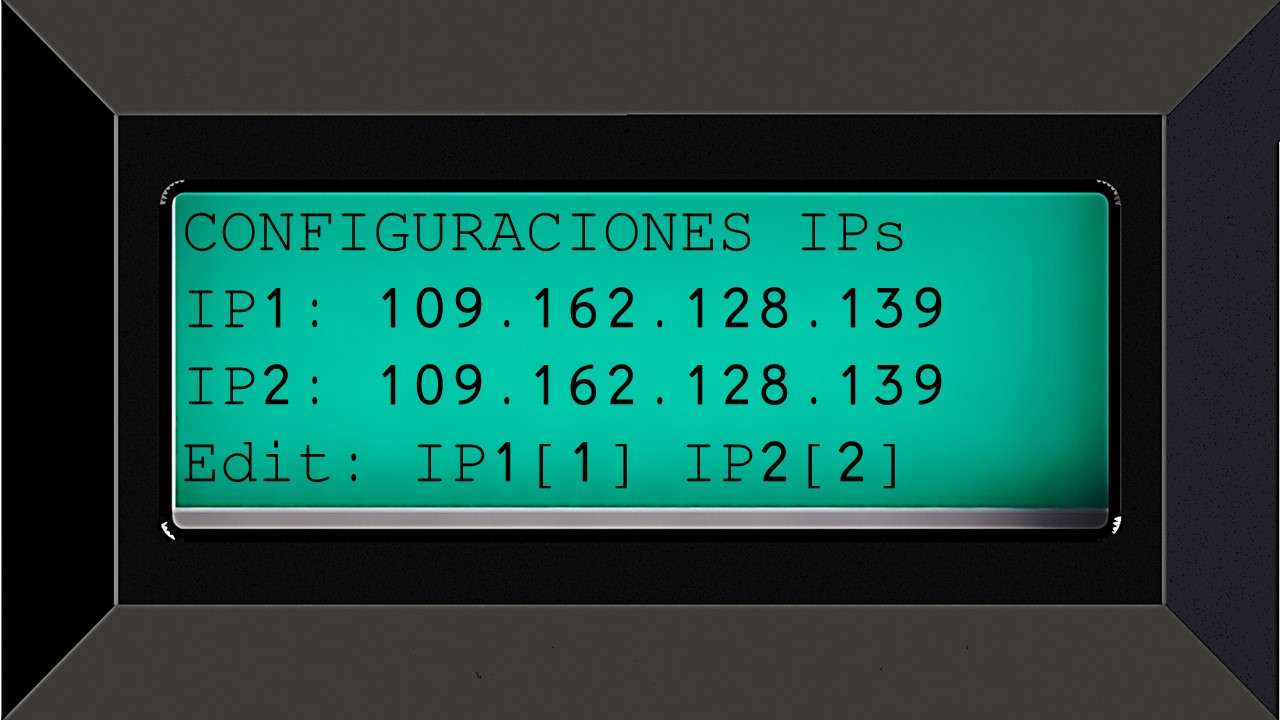

IP: Colocar la IP en el apartado [1] y [2]

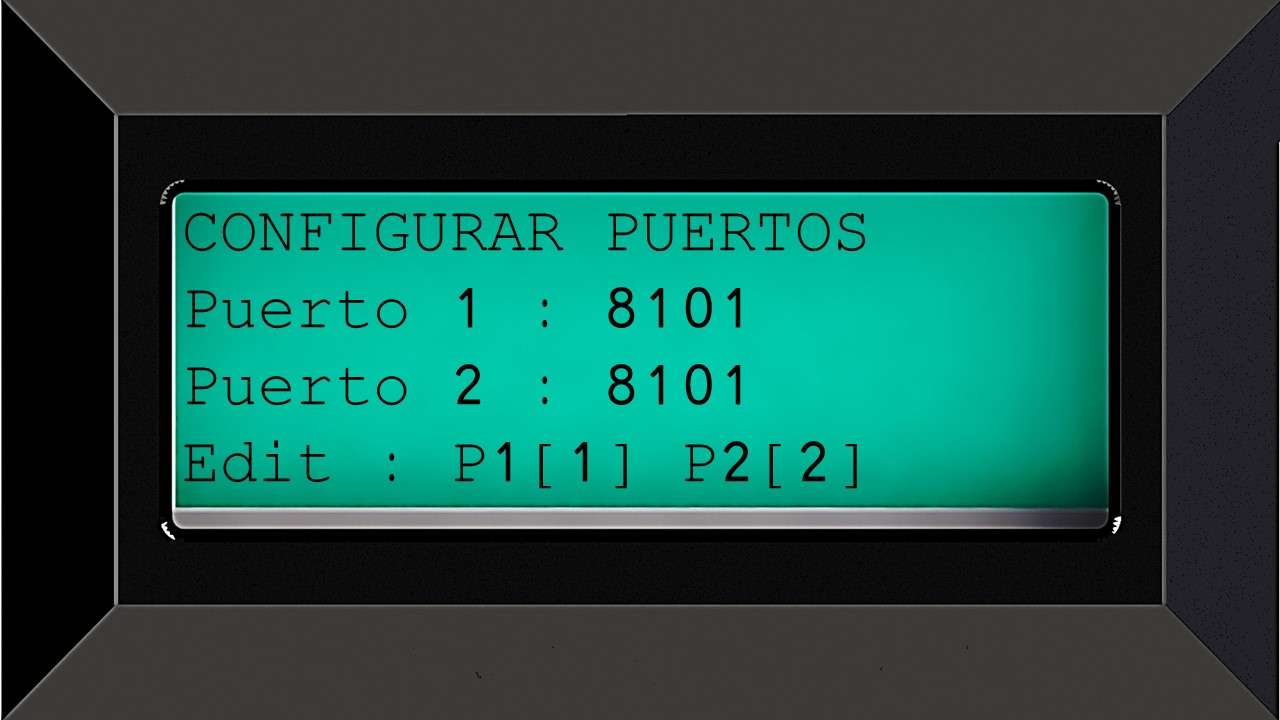

Puerto: Colocar el puerto en el apartado [1] y [2]

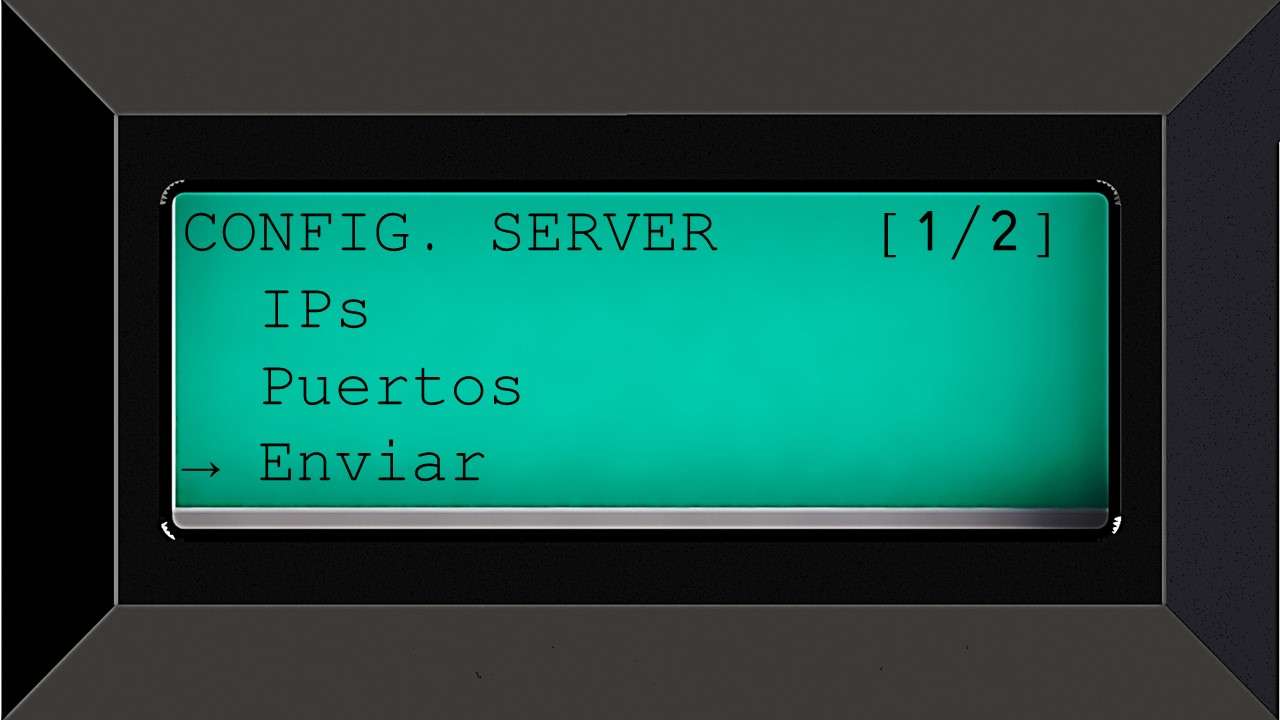

Enviar: Después de colocar la informacion tienes que pulsar enviar para que el CPU envié estos datos al módulo de comunicaciones, aquí el equipo dirá que esta esperando respuesta del modulo si la configuración es exitosa, se mostrara en pantalla "CONFIGURACION - La configuración fue exitosa", en caso de no ser así dirá "No hay respuesta" aquí se tiene que volver a pulsar enter y enviar hasta que obtengamos respuesta de que la configuración sea exitosa.

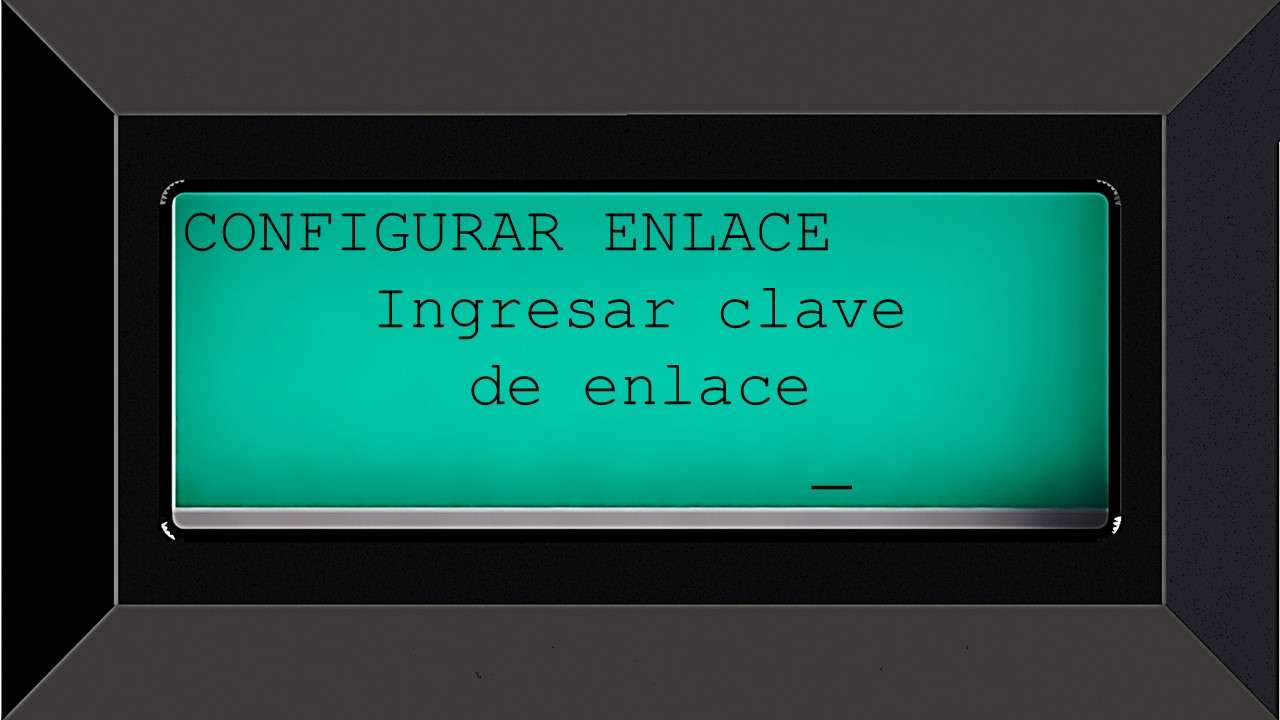

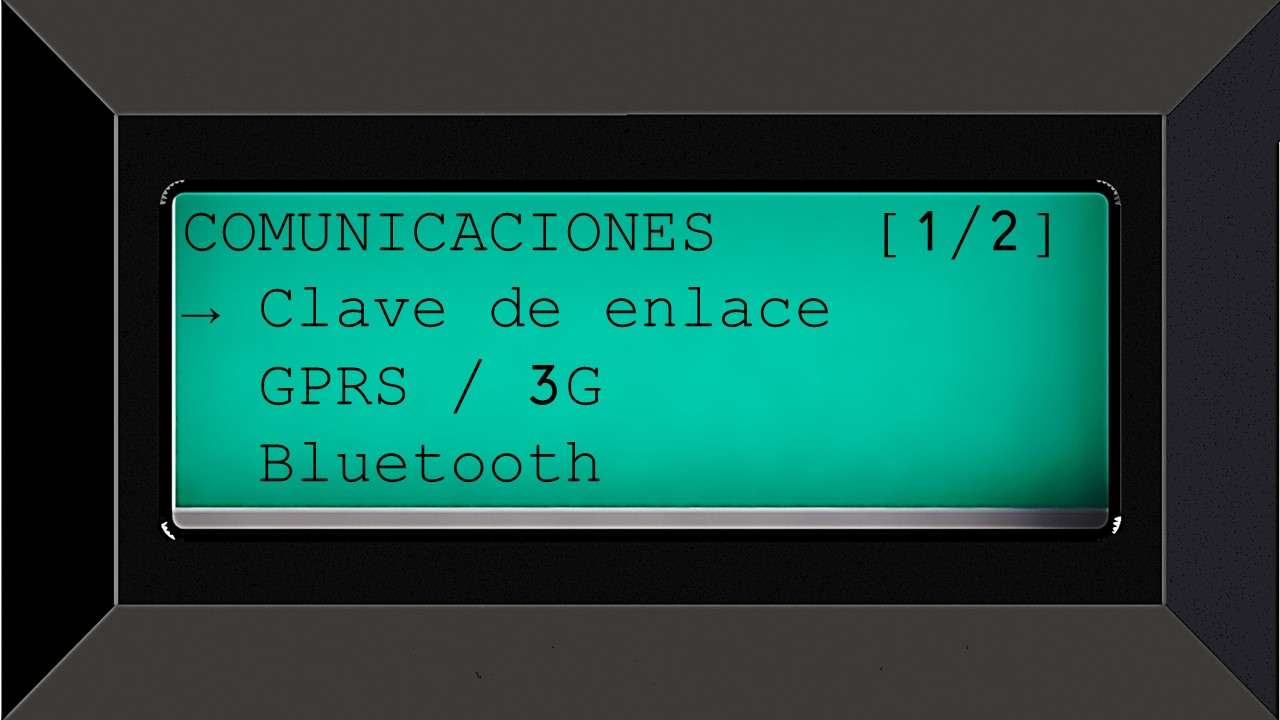

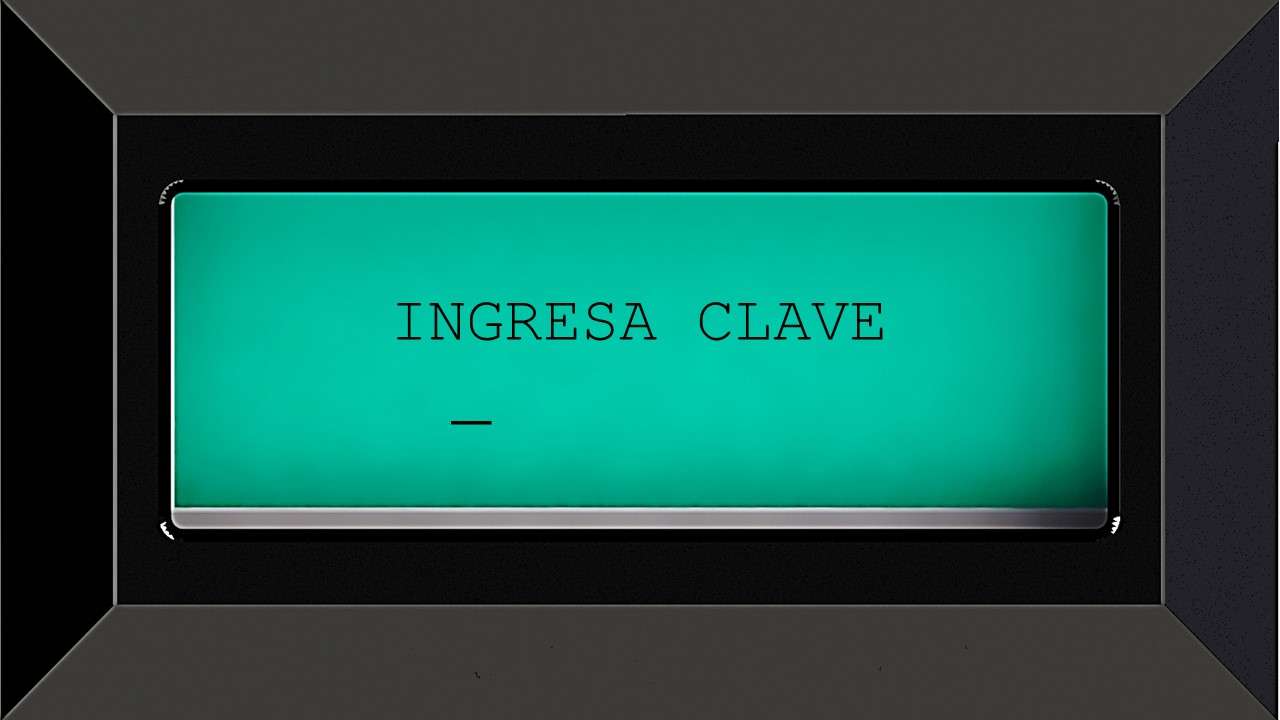

Después de que la configuración sea exitosa tenemos que regresar unos menús para entrar a Acceso a programador >> Configuraciones >> Comunicaciones Exteriores >> Clave de enlace.

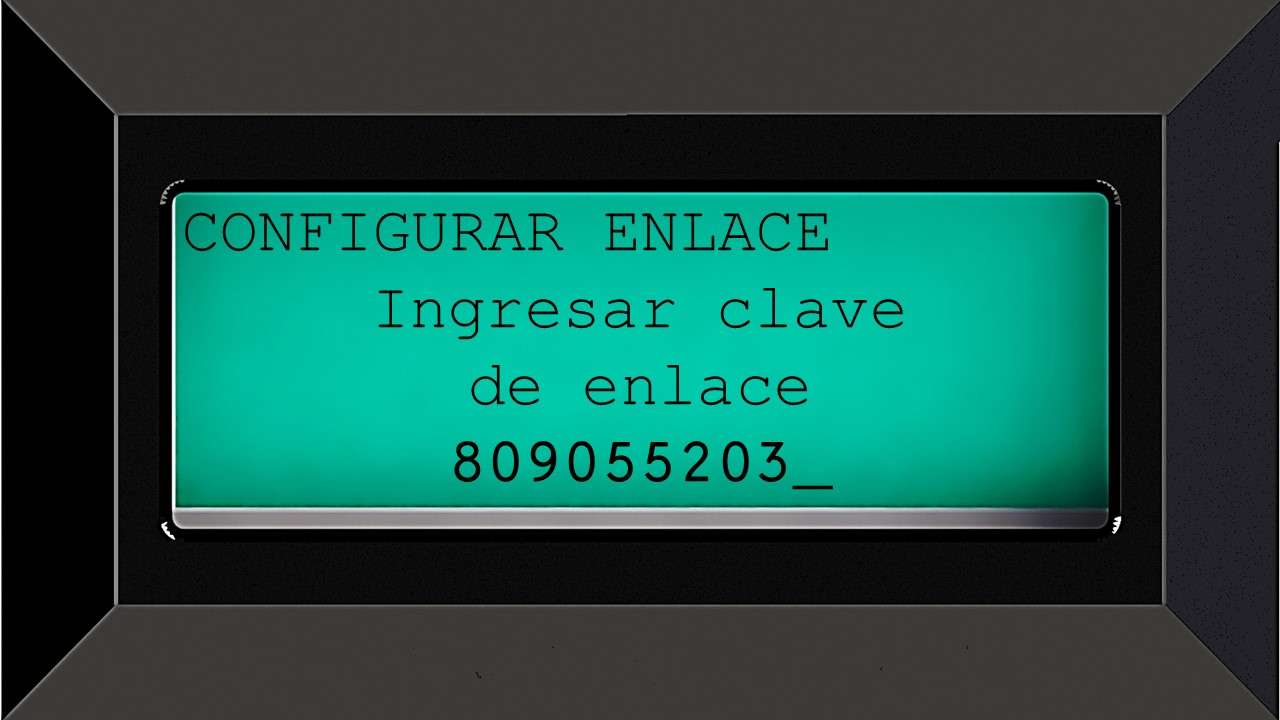

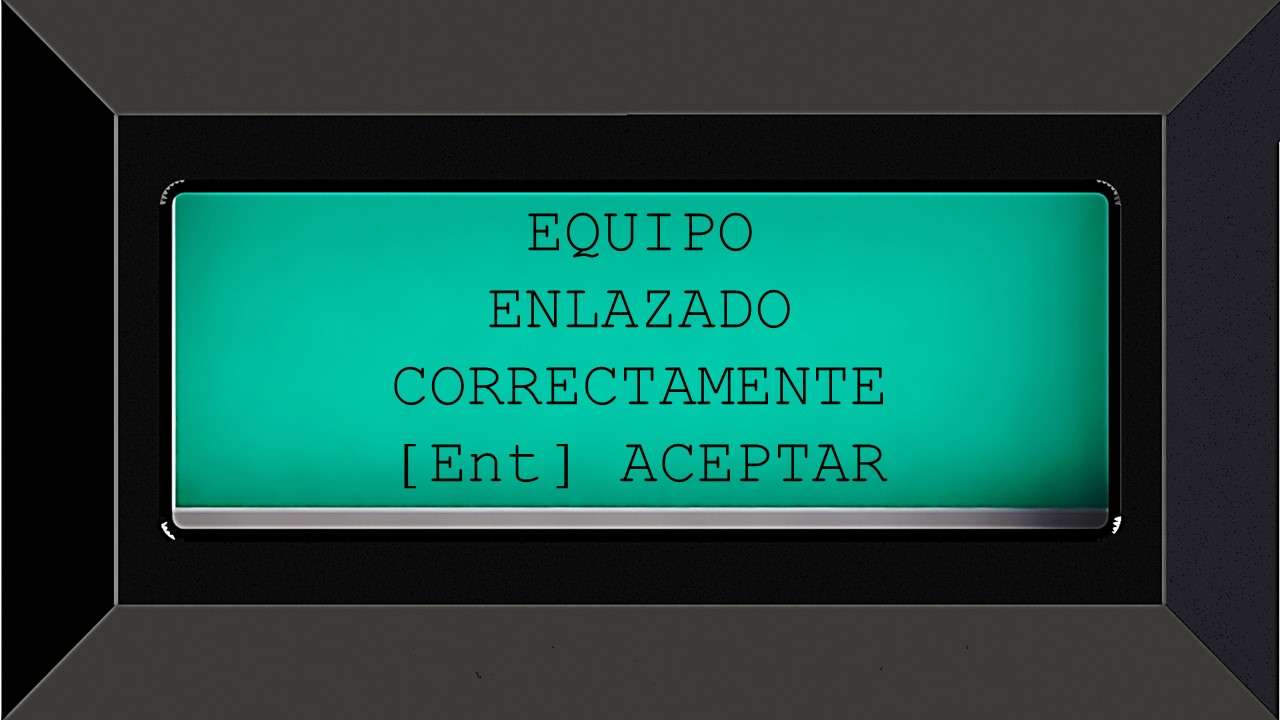

Aquí se tiene que colocar la clave de enlace del equipo y pulsar enter, este paso se tiene repetir si aparece un mensaje de "No hay respuesta del servidor", hasta obtener un mensaje de "Equipo enlazado correctamente".

NOTA: En caso de que no poder avanzar en alguno de los pasos antes mencionados o si aparece un mensaje de  ERROR en alguno de los pasos contacte al departamento de soporte.

Ahora veremos los mismo pasos antes mencionados pero en las imágenes de como se haría directamente en el panel del equipo GAS-PAR®.

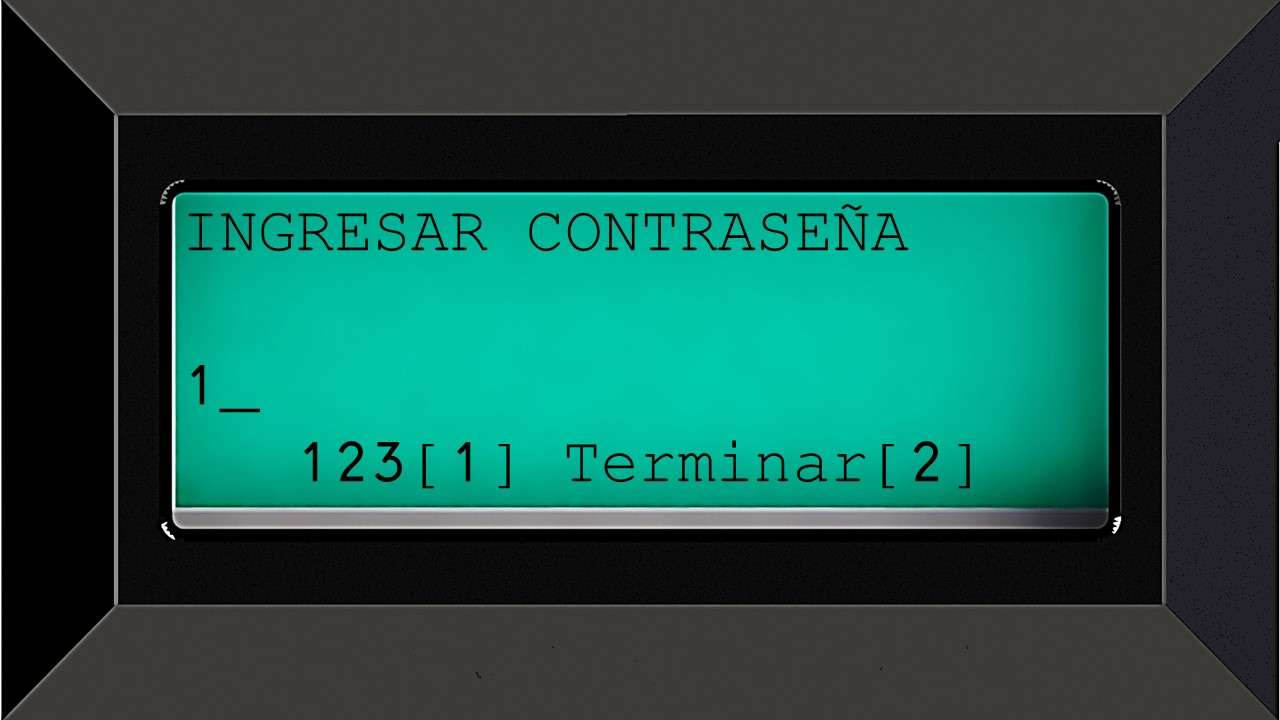

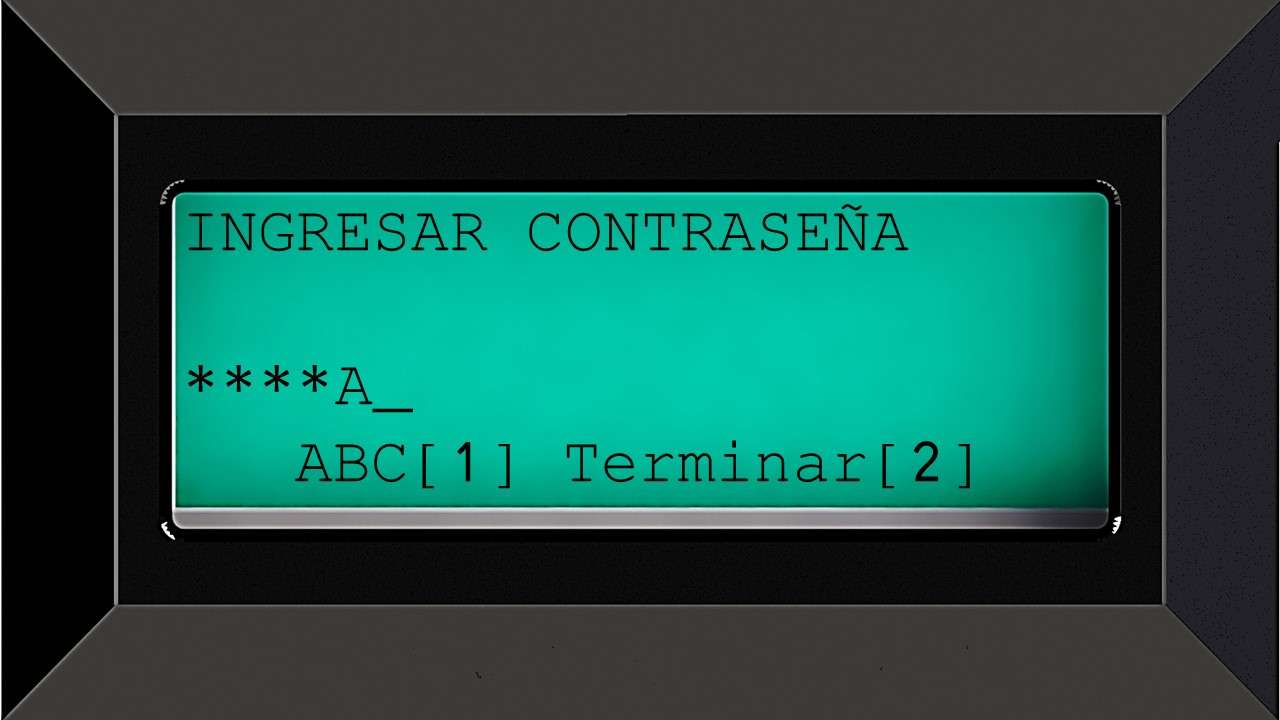

AQUI SE TIENE QUE PULSAR LA TECLA [1] PARA CAMBIAR ENTRE ABC, abc, 123 @#$, YA QUE SE TIENE EL CARACTER BUSCADO SE TIENE QUE PULSAR ENTER PARA GRABARLO Y ASI CONTINUAR HASTA COLOCAR LA CONTRASEÑA COMPLETA DESPUES SE TIENE QUE PULSAR LA TECLA [2] PARA ENVIAR LA CONTRASEÑA DE LA RED Y CONTINUAR.

SI NO DA RESPUESTA SE TIENE QUE REPETIR EL PROCESO NUEVAMENTE DE BUSCAR LA RED Y COLOCAR LA CONTRASEÑA NUEVAMENTE.

EN CASO DE NO TENER RESPUESTA, REINICIE EL MODULO WIFI Y ESPERE A QUE SE CONECTE NUEVAMENTE A LA RED WIFI DESPUES VUELVA A ENVIAR LA CLAVE DE ENLACE.

O

O

EN CASO DE TENER ALGÚN ERROR DE ESTE TIPO ( EQUIPO NO LOCALIZADO EN BD) O ( ERROR REINICIE EL EQUIPO Y DESVINCULE EN G4S) CONTACTE AL DEPARTAMENTO DE SOPORTE PARA  DIAGNOSTICAR / SOLUCIONAR SU INCIDENTE.
