Como hacer una calibración desde el equipo GAS-PAR® G4S




    ¿Qué es?

    La calibración es la forma en la que el equipo GasPAR se adapta a la curva de medición de la cámara de medición a utilizar.

    En concreto cuando son cámaras de medición mecánicas estas poseen una curva de medición acorde a su flujo y que conforme pasa su tiempo de vida esta curva se va modificando y al usar la calibración del equipo GasPAR es ir ajustando el equipo a la nueva curva de medición de dicha cámara.



    Tipos de calibración

    El equipo GasPar maneja 2 tipos de calibración automática y manual.

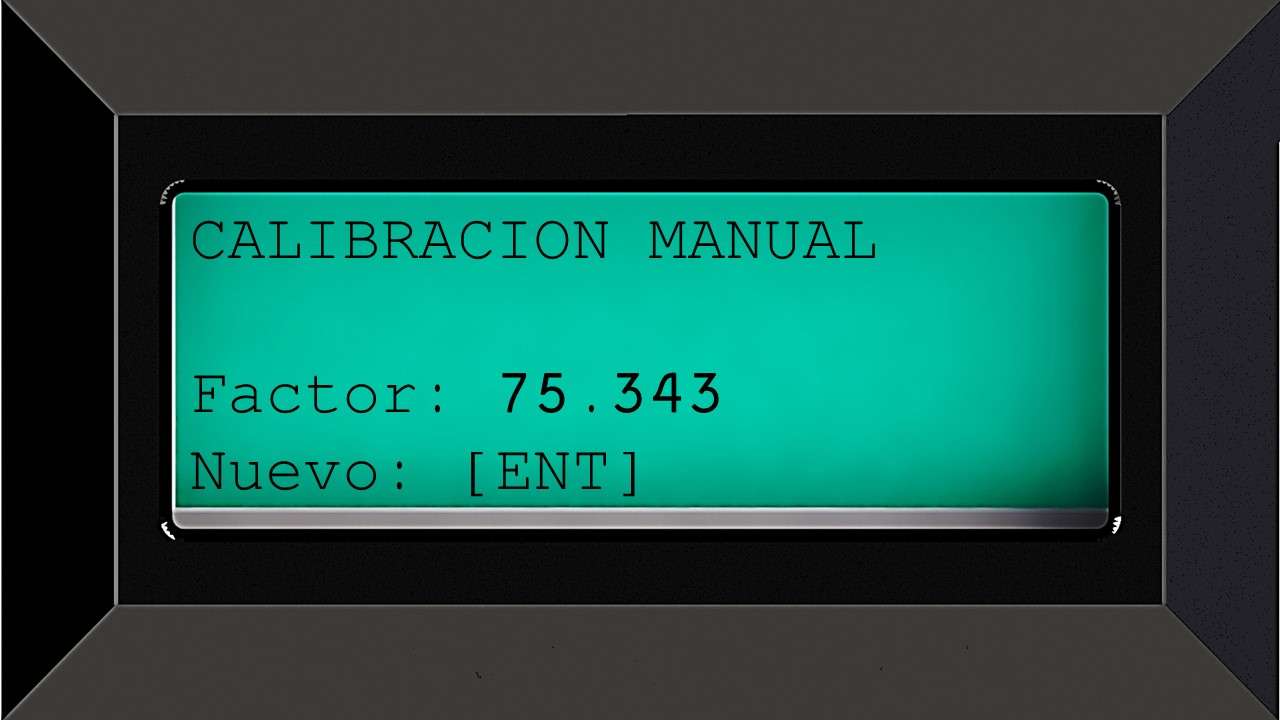

    Calibración Manual:

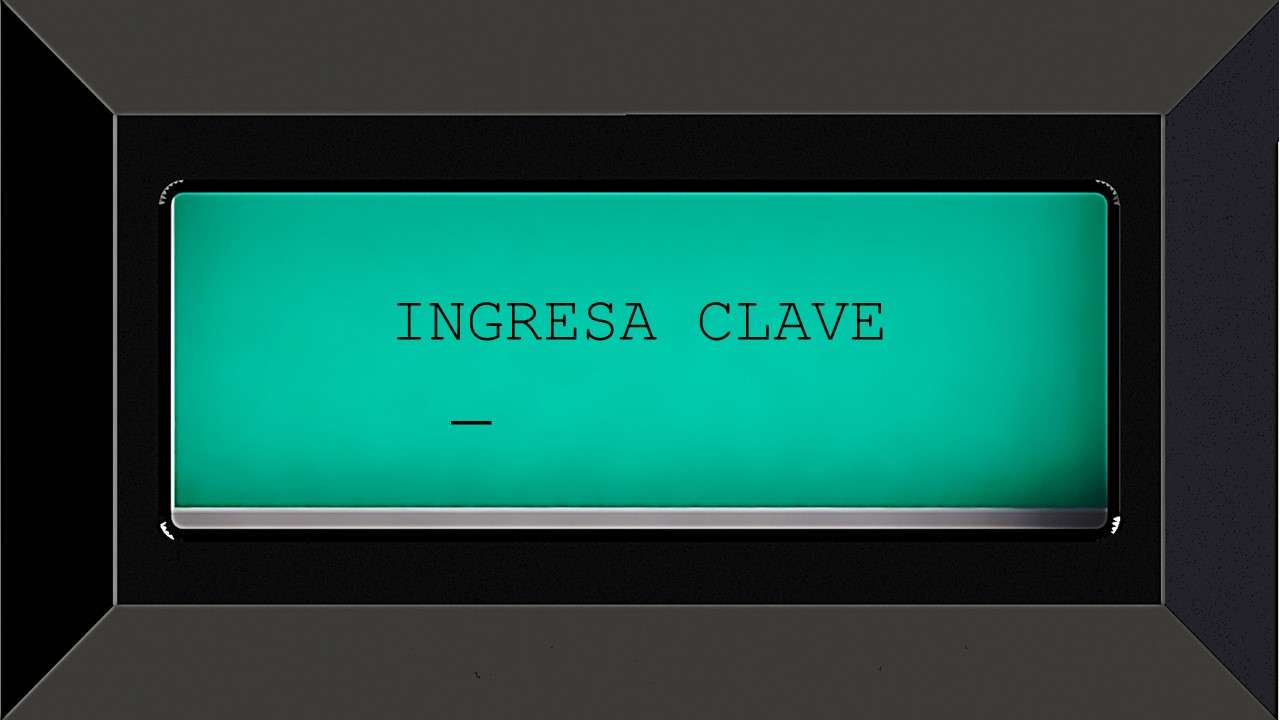

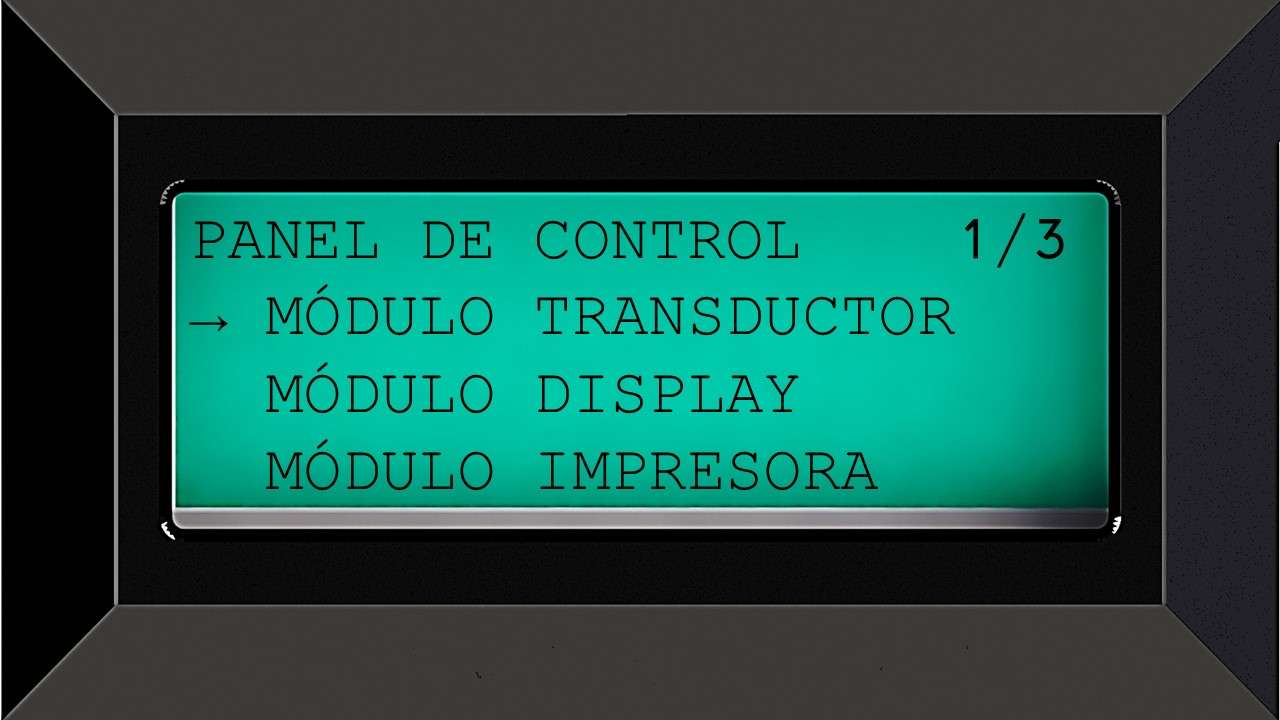

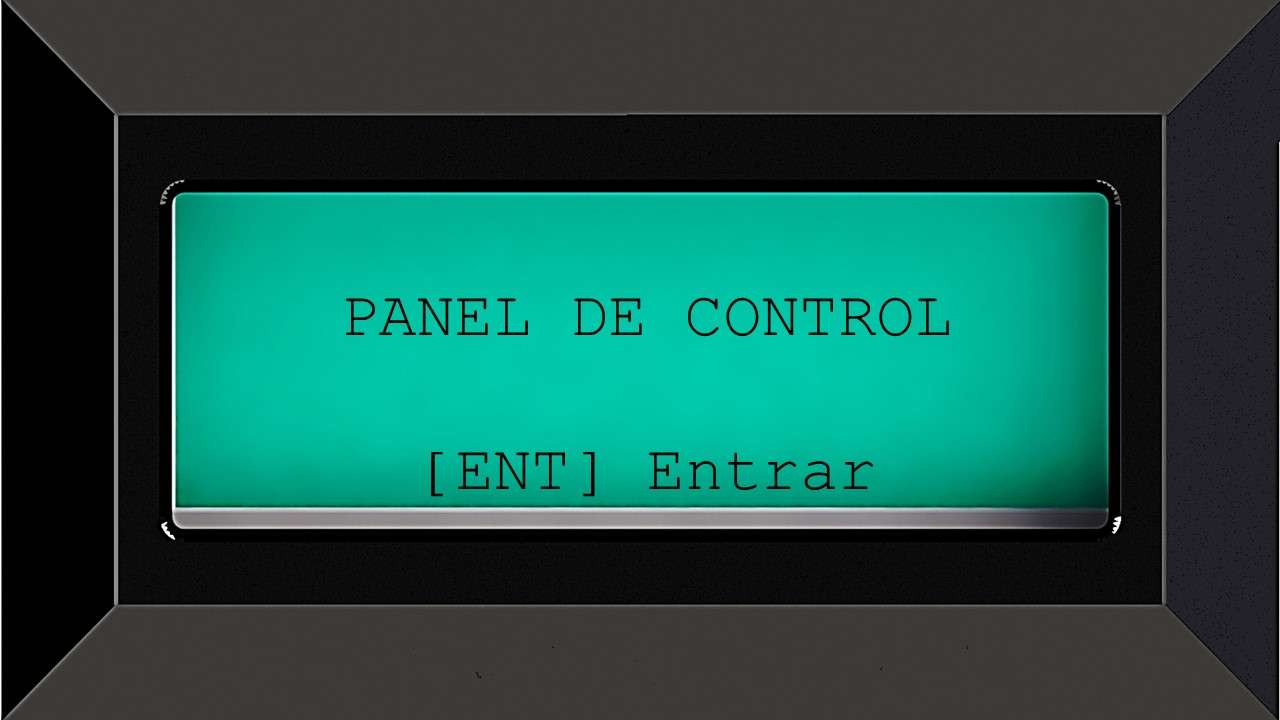

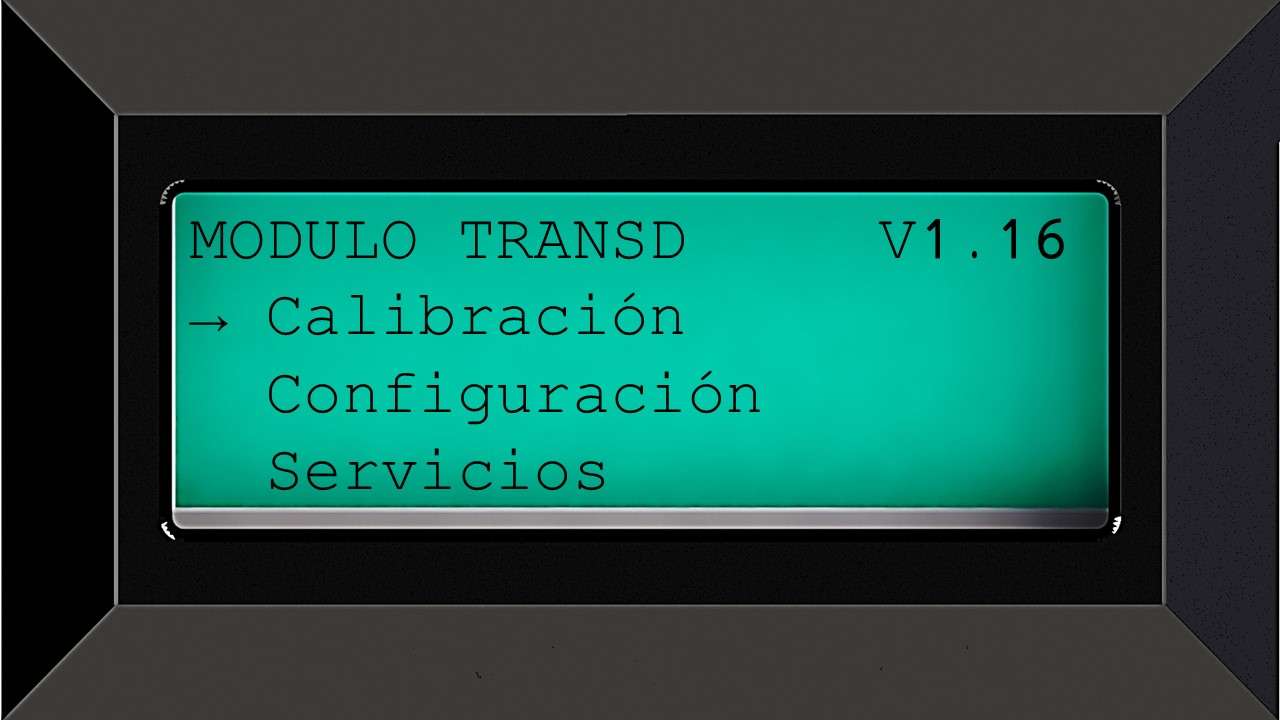

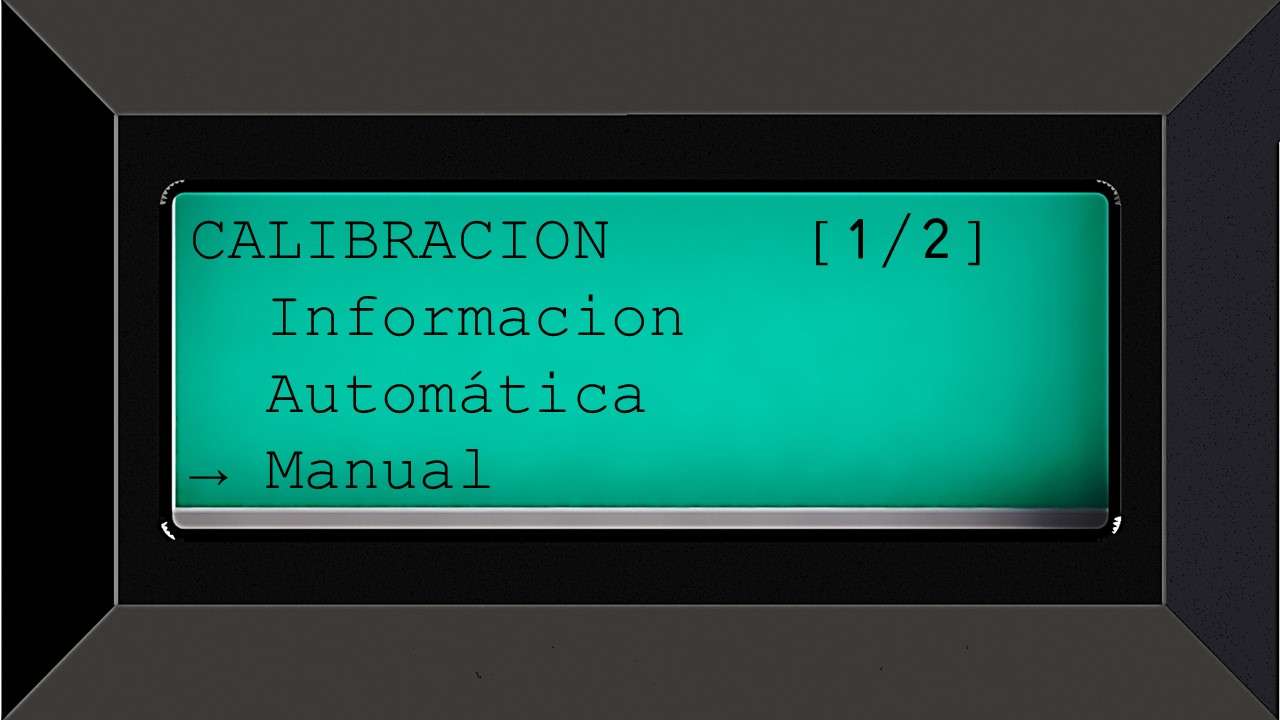

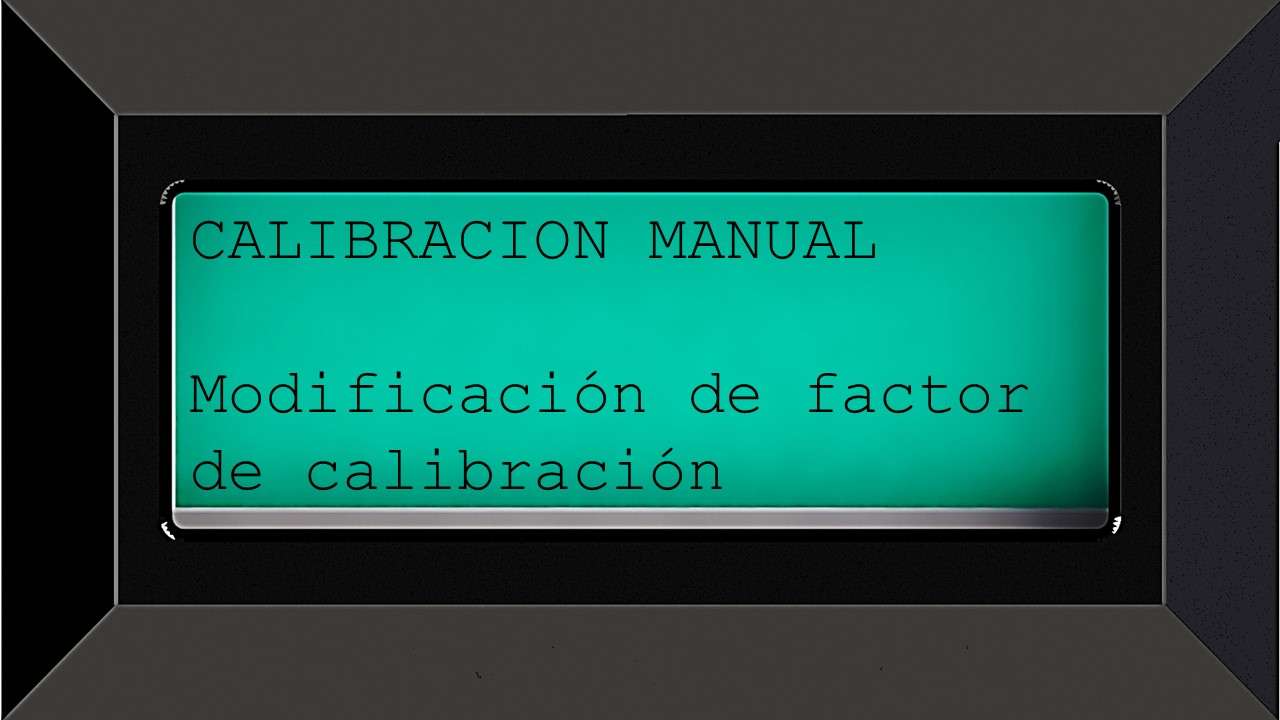

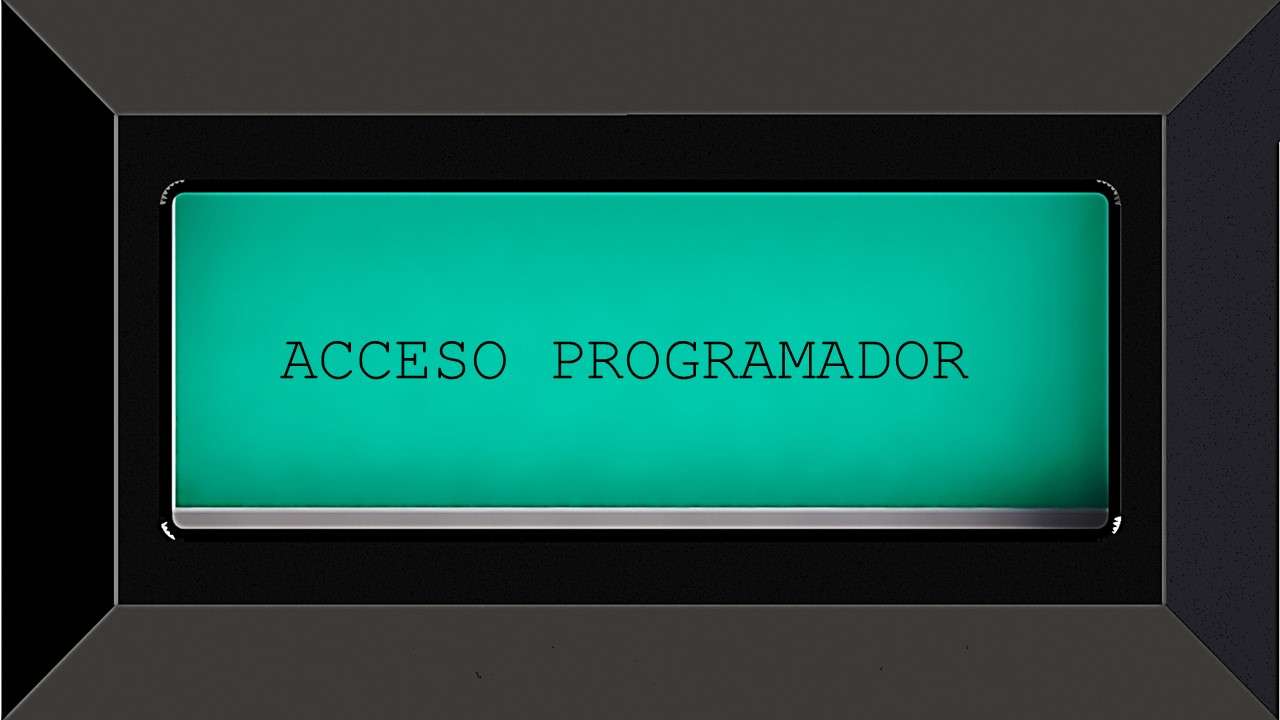

    Ruta: Acceso programador >> Panel de Control >> Módulo Transductor >> Calibración >> Manual >> [ENT] para ajusta el nuevo valor.


    Es el factor que se ajusta de forma manual en el menú, en términos sencillos entre mayor sea el factor colocado cada giro que registra el transductor equivale a una mayor cantidad en ml.


    Ejemplo:

    1 giro de transductor con FC 80.000 = 1.5 L

    1 giro de transductor con FC 100.00 = 2.8 L









    Después de confirmar el cambio de valor en el Factor de Calibración se le sugiere al cliente hacer una revisión para correr litros por el equipo y comprobar si esa relación de FC fue la que se deseaba, esto es un paso opcional.


    Calibración Automática:

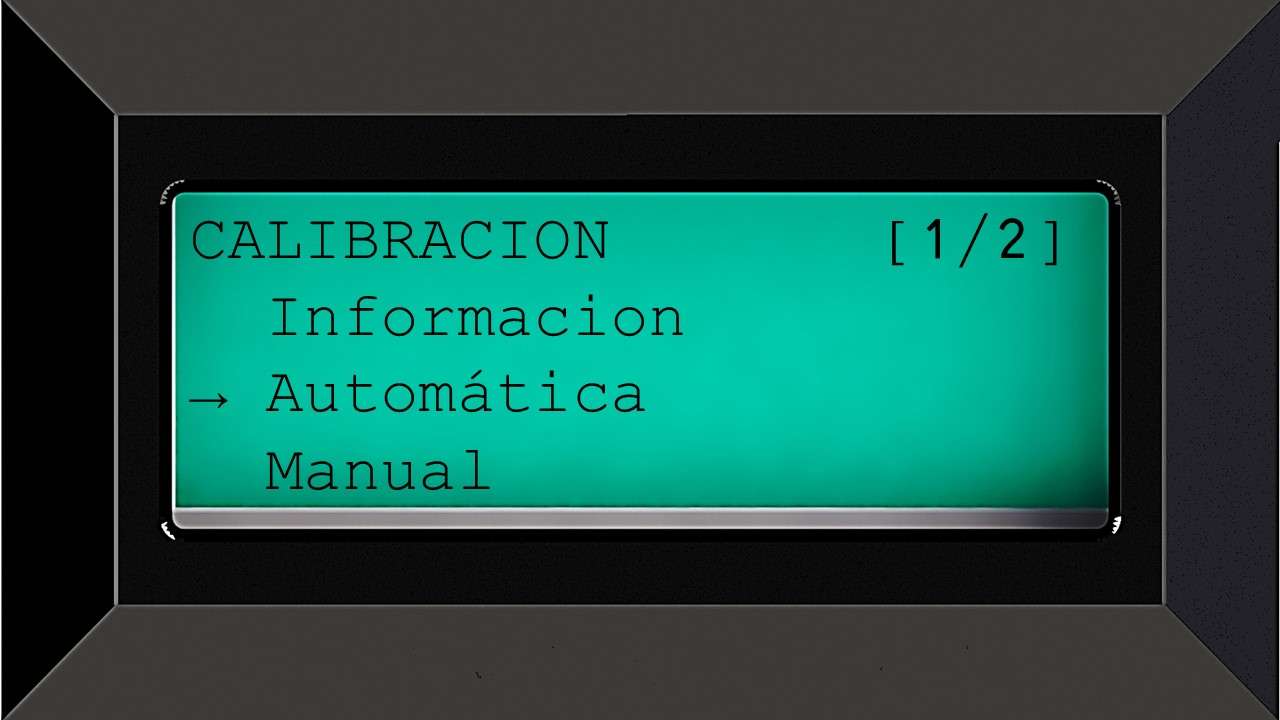

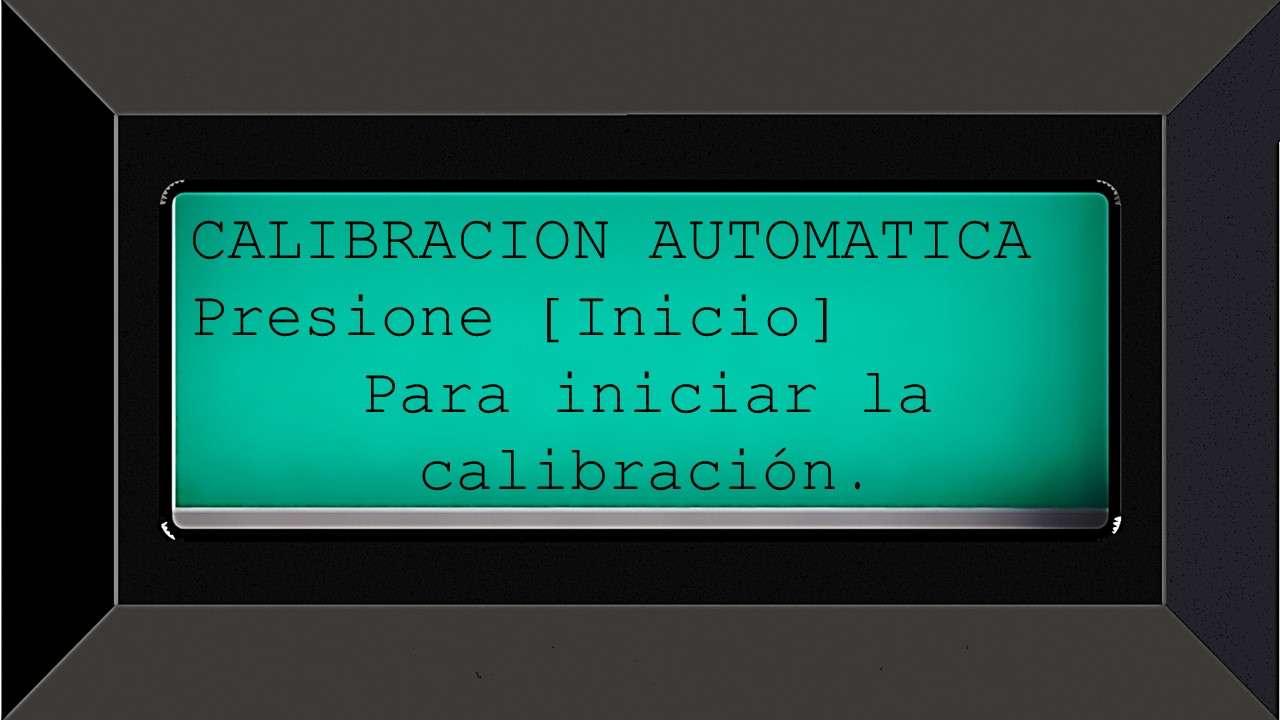

    Ruta: Acceso programador >> Panel de Control >> Módulo Transductor >> Calibración >> Automática >> Presione [ | ] para iniciar el servicio de calibración.

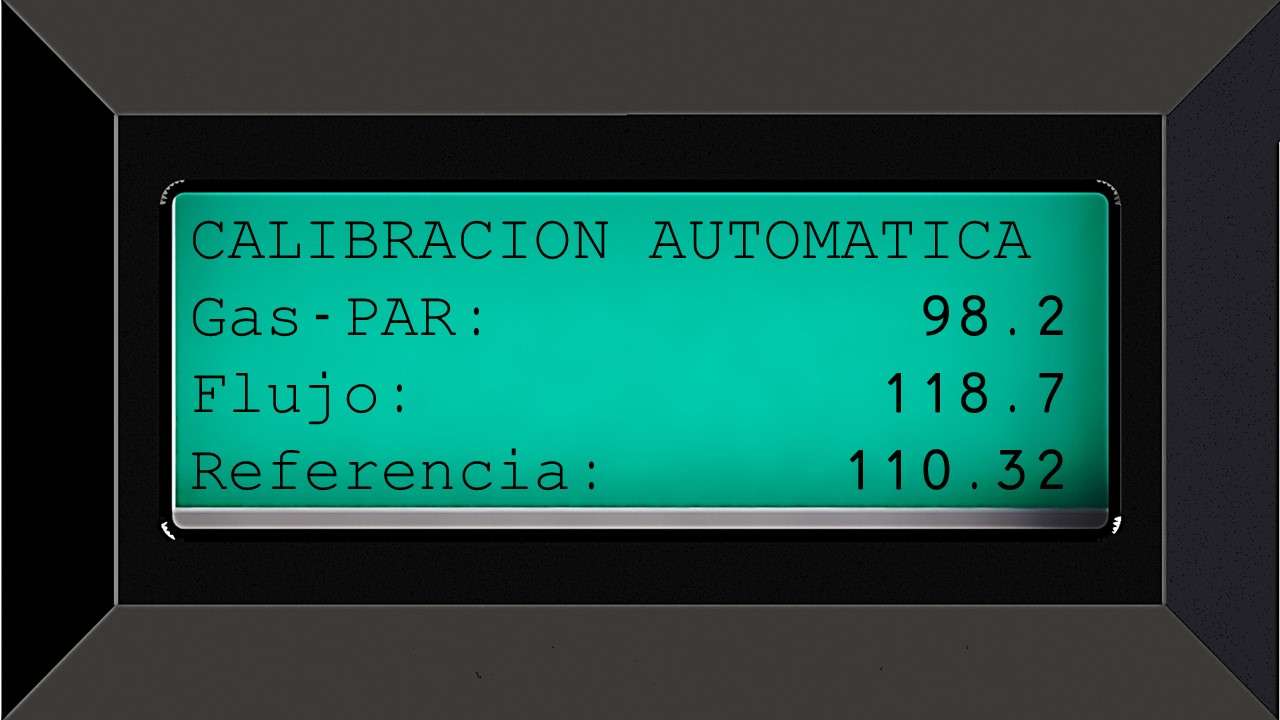

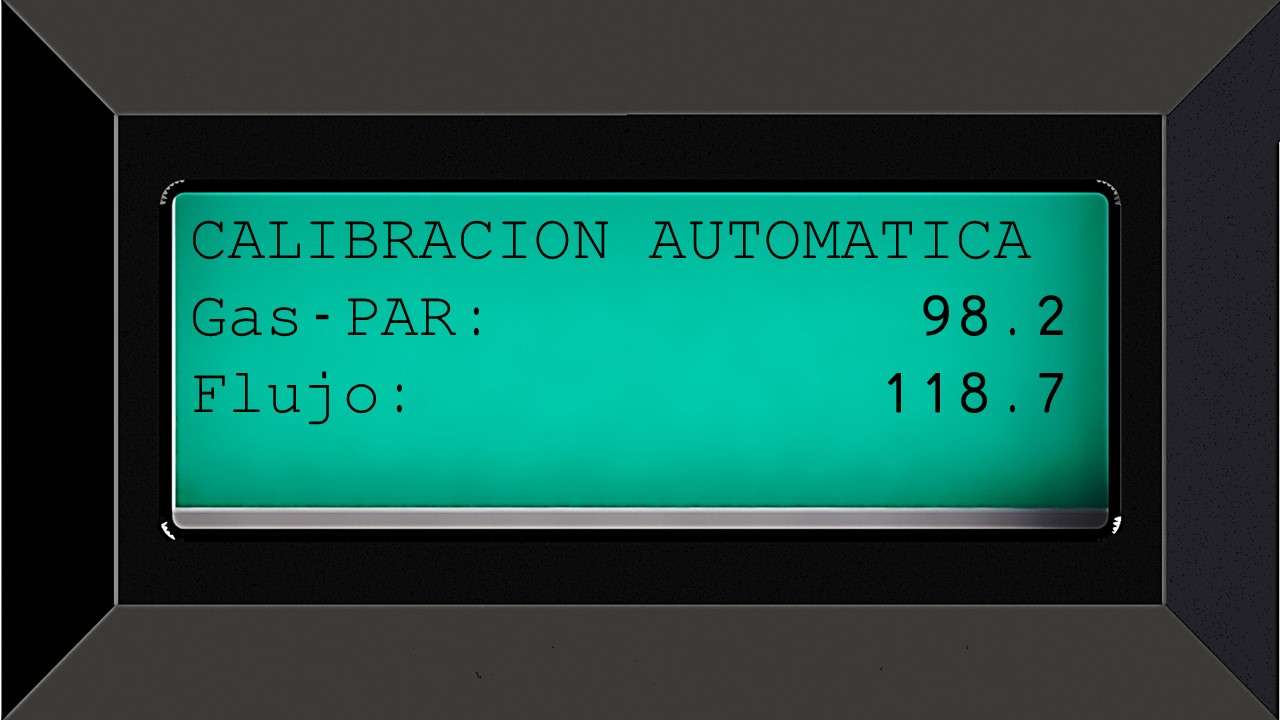

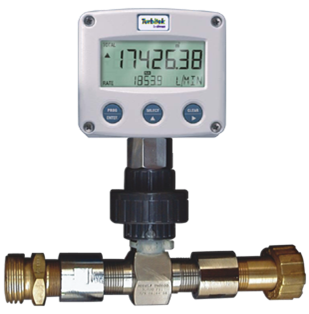

    Es el factor que se ajusta de forma a través del asistente del equipo al correr pruebas de calibración automática, cuando se inicia el servicio se pueden correr los litros deseados, para detener el servicio es necesario presionar la tecla de paro que es el punto del teclado [ . ] , una vez que se detiene el servicio el equipo pide que se ingrese el valor de referencia del medidor patrón utilizado (Turbina, Medidor flujo másico o Jarra Patrón), para hacer el ajuste de cuantos litros contabilizo el equipo contra los del instrumento de medición patrón.

    Se recomienda que la calibración automática se corra de 3 a 4 veces para ajustar el factor de forma más certera y siempre usando la misma cantidad de decimales entre cada una de las pruebas.


    Ejemplo:

    1 giro de transductor con FC 80.000 = 1.5 L

    1 giro de transductor con FC 100.00 = 2.8 L

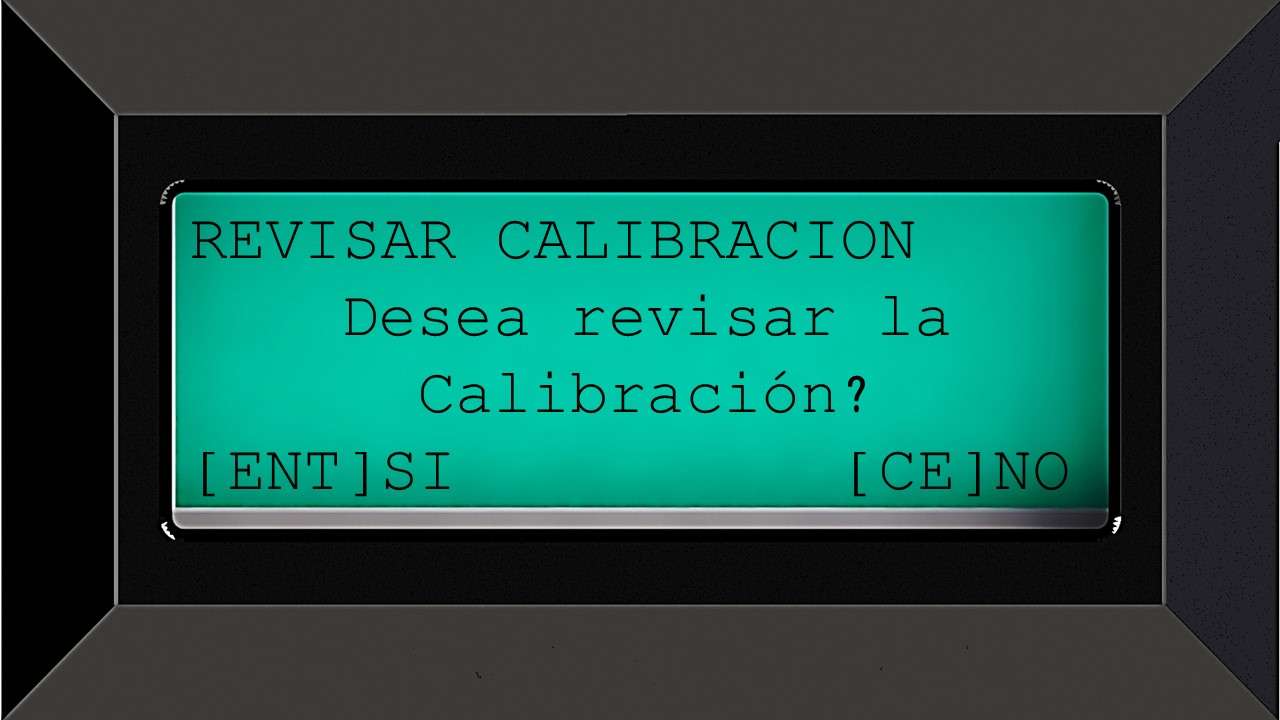

    Después de confirmar el valor de referencia el Factor de Calibración se modifica automáticamente y  el equipo sugiere al cliente hacer una revisión para correr litros por el equipo y comprobar si esa relación de FC fue la que se deseaba, esto es un paso opcional, se recomienda omitir y correr directamente otra prueba de calibración automática, se recomienda por lo menos 3 procesos de calibración, respetando siempre la cantidad de decimales que introduzca como valor de referencia 110.11, 102.56, 100.26, etc.
