¿En qué me afecta?
Que la operación se detenga ya que el instrumento de registro no puede realizar su función.
Esto puede ser para Módulo Encoder, Tuthill, Instrumentación y Másico
Total:
- Visual en pantalla “Módulo transductor no responde”.
- Módulo está apagado.
- Módulo enciende, pero no aparece en panel de control.
¿Cómo se genera?
- Módulo no sincronizado.
- Módulo en suspensión por bajo voltaje.
- Módulo desconectado.
- Módulo incompatible por versión.
- Módulo dañado.
- Medidor másico mal configurado.
¿Cómo se diagnostica por sincronización?
Revisar si es accesible por panel de control siguiendo la ruta de:
Acceso a programador >> Panel de control >> Módulo transductor.
Hay que constatar que el módulo aparezca en esta sección del menú y que sea posible entrar a él, si tenemos acceso a él hay que validar que el módulo esté sincronizado siguiendo la ruta de:
Acceso a programador >> Panel de control >> Módulo transductor >> Configuraciones >> Sincronizar.
Verificar que el módulo esté sincronizado con el equipo ya que si no se hace este paso al querer realizar un servicio el módulo no responderá por falta de sincronización.
¿Cómo se diagnostica por bajo voltaje, desconectado?

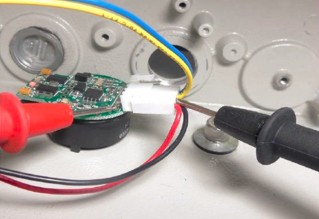

Revisar el módulo si está encendido: Se tiene que hacer una inspección visual a la pieza ya sea transductor másico / encoder / tuthill.
¿Cómo se soluciona operando con bajo voltaje transductor másico / encoder / tuthill?
Si la alimentación principal del equipo cae y el equipo queda operando con la de respaldo para el transductor el módulo llegara a un punto de suspensión por bajo voltaje. Una unidad AT con problemas en su batería o una estación con cortes de energía prolongados llegan a generar esta situación con frecuencia. Aunque el equipo se encienda nuevamente el transductor permanecerá en suspensión hasta que sea reiniciado por completo.
Reiniciar el módulo desconectando el cable de bus 1 y de batería de respaldo, Verificar que aparezca eventos de reconexión de módulo y que el módulo sea visible en panel de control.
Lo más común es que cuando
el módulo se queda operando por largos periodos con su batería de
respaldo entra en modo suspensión por bajo voltaje y a pesar de que
se restablezca el voltaje del equipo, es necesario reiniciarlo por completo.
Como se soluciona usando Transductor Másico:
Si el módulo está operativo, y aun así no responde hay que verificar que el medidor másico este bien configurado ya que si el medidor no está comunicando correctamente con el transductor el mismo puede arrojar el mensaje de transductor no comunica.
Si ya se han descartado los pasos anteriores puede apuntar a que la pieza está dañada y se va a requerir un cambio para poder continuar con la operación
