Módulo Display MASA:
Para el equipo de Llenado de cilindros punto de venta se utilizan los mismo modelos de panel, solo cambia su denominación, el display de volumen pasa a ser display masa, físicamente es igual solo cambia su programación, un dato a destacar es que los módulos no son intercambiables entre Llenado de cilindros contra la línea G4S, en caso de intercambiarlos tendrán defectos visuales en la información mostrada esto aplica para el display Venta y MASA.
El módulo display MASA se encarga navegación en los menús a través del control de teclado, en su parte posterior tiene 3 terminales macho de Bus1 (4 pines) y uno de teclado (8 pines), solamente el módulo display MASA tiene un conector macho extra (2 pines) donde se conecta el sensor de panel.
El equipo Llenado de Cilindros Punto de Venta puede operar únicamente con el módulo display MASA ya que es el que lleva la programación del control del teclado y mostrará únicamente la MASA del servicio o si se modifica solo mostrará el importe ya que solo hay una pantalla disponible.
Aquí se recomienda conectar el cable del teclado, aunque se puede conectar al módulo de venta siempre y cuando estén unidos módulo display venta – MASA a través de un cable de Bus1
Módulo Display Venta:
Venta son los encargados de mostrar el acumulado del importe de los servicios, en su parte posterior tiene 3 terminales macho de Bus1 (4 pines) y uno de teclado (8 pines), aquí también se puede conectar el conector hembra del cable de teclado ya que este módulo esta interconectado al de MASA por un cable de Bus1.
NOTA:
Todos los conectores macho de Bus1 en ambos displays tienen el mismo funcionamiento por lo que los conectores hembra de Bus1 que los interconectan pueden ser colocados en cualquier orden siempre respetando la orientación del conector y que no se coloquen desfasados esto aplica para todos los módulos del equipo GasPAR.
Ambos módulos cuentan con un pico fusible de 1A para su protección.
Medición Módulos display MASA y venta:

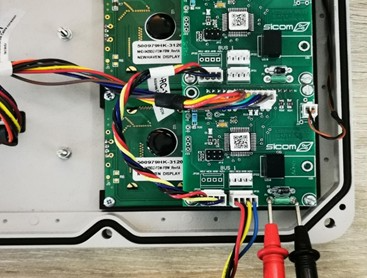

Se revisará con un multímetro la continuidad del pico fusible del F1 como se muestra en la imagen, colocando el multímetro en modo continuidad deberá mostrar un 1 en la pantalla y de forma adicional puede emitir un pitido el instrumento de medición, se colocarán las puntas en los extremos del pico fusible.

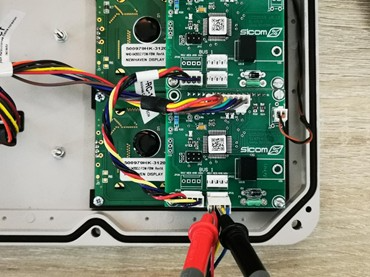

Se revisará con un multímetro como se muestra en la imagen, el voltaje de Bus1, colocando su multímetro en medición de voltaje CD/CC en un rango de 0 a 20 VCD/VCC. Teniendo como voltaje nominal un valor de entre 11.2 a 12.2 VCD, valores fuera de esta ventana pueden afectar el voltaje de los módulos display y el desempeño de los módulos conectados al panel en general.
Como se menciono antes la construcción física es igual por lo tanto su revisión es idéntica a la del G4S, por lo cual el siguiente video tiene la misma validez a pesar de que no diga display MASA.
