    Módulo Seguridad Intrínseca LCPV:

    Este módulo es idéntico al usando por los equipos de la línea G4S por lo que su aplicación, instalación y revisión es igual para el Llenado de cilindros punto de venta.

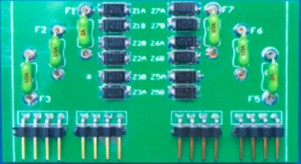

    La principal función de esta tarjeta es proteger las líneas de Bus1 y Bus2 que salen de los backplane AT o CB, para esto cuenta con pico fusibles de protección de 2A (F1, F5) y de 1/2A (F2, F3, F6, F7) que son puestos a presión y son removibles para reemplazar fácilmente.





    Medición Módulo Seguridad Intrínseca LCPV:

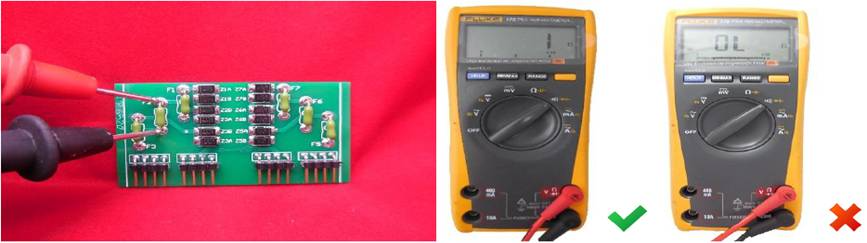

    Se revisará con un multímetro la continuidad de los pico fusibles del F1 al F7 como se muestra en las imágenes, colocando el multímetro en modo continuidad deberá mostrar un 1 en la pantalla y de forma adicional puede emitir un pitido el instrumento de medición, se colocarán las puntas en los extremos de cada pico fusible.



    Este módulo es idéntico al usando por los equipos de la línea G4S por lo que el siguiente video es funcional para su aplicación en el Llenado de Cilindros Punto de Venta.

    Contenido del video --> Revisión de picofusibles y diodos en modulo seguridad intrínseca
    1) Revisión de picofusibles  y diodos en una tarjeta sin fallas, todos los elementos dan continuidad
    2)  Revisión de picofusibles  y diodos en una tarjeta con fallas, el picofusible F5 no da continuidad y se hace su remplazo por otro de su misma capacidad.
    3) Revisión de una tarjeta donde se colocarlo alambre en picofusibles dañados, resultando en un daño total en la pieza al presentarse un corto.
