Cableado y Arneses LCPV

    Cables y Arneses LCPV:

    El equipo GAS-PAR® se interconecta usando cierto tipo de conexiones a través de cables y arneses a sus distintos periféricos, se recomienda que cada uno de ellos se canalice por tuberías independientes para un mejor desempeño, esto para evitar que se generen inferencias de las líneas de comunicación y voltaje.

    • Cable de Bus (Bus1 y Bus2)
    • Cable de alimentación principal
    • Cable de válvula
    • Cable de impresora Autotanque
    • Cable de batería de respaldo 6V.
    • Cable de teclado

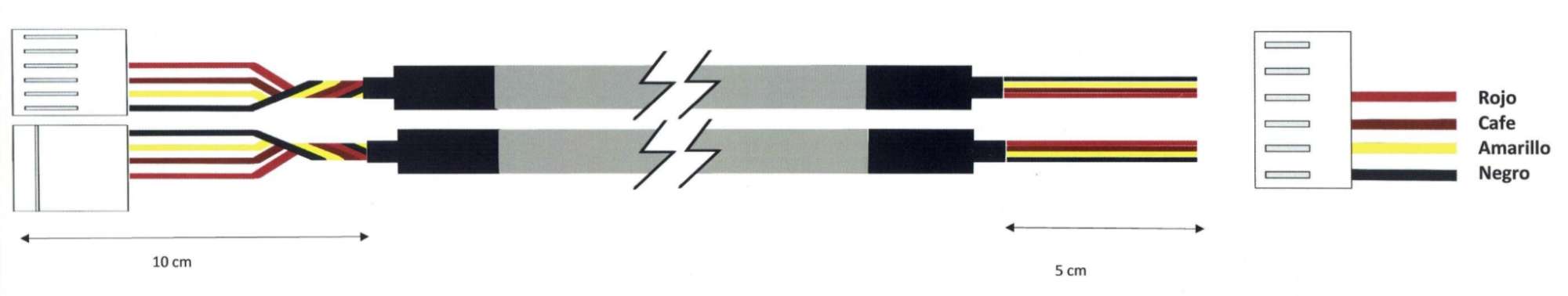

    Cable de Bus: Tanto para Bus1 y Bus2 se usa el mismo tipo, siendo de 4 hilos, ya sea en versión de 10cm, 15cm o 7 metros, solo cambia el tipo de blindaje si es de mayor longitud, No se recomienda hacer en empalmes entre ellos.




    Cable 15H: Cable 15 hilos que une la interconexión con el backplane carburación, lleva consigo alimentación 12v, Bus1 - Bus2, comunicación de impresora, señal de activar válvulas/bomba. No se recomienda hacer en empalmes entre ellos.




    Cable de válvula o válvulas: Va de la interconexión a donde se encuentre la o las válvulas solenoide debe ser del calibre necesario acorde a la normativa, imagen solo ilustrativa. No se recomienda hacer en empalmes entre ellos.

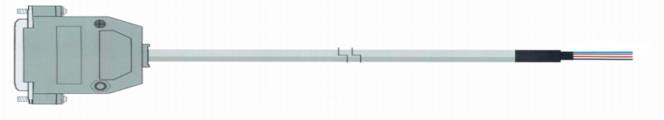

    Cable de impresora: Sale de la interconexión y se conecta a la impresora utilizada por el cliente, es de 4 hilos se conectan los hilos de comunicación a un conector DB25 para conexión de puerto serial y el voltaje es suministrado por la fuente de la impresora ya que en una estación se cuenta con alimentación AC para impresora. No se recomienda hacer en empalmes entre ellos.

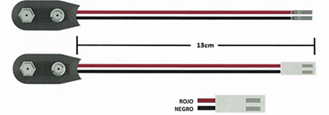

    Cable de batería de respaldo transductor, Este cable conecta la batería de 9V cuadrada de respaldo de 9V esta batería se ubicara dentro del registro condulet donde se guarda también el transductor.






    Cable de Datos Transductor Instrumentación Báscula: Este cable va soldado  junto con el cable de la báscula (no se podrá quitar)  tendrá un conector macho de 6 entradas de las cuales solo 4 son usadas y se conectan al transductor instrumentación.



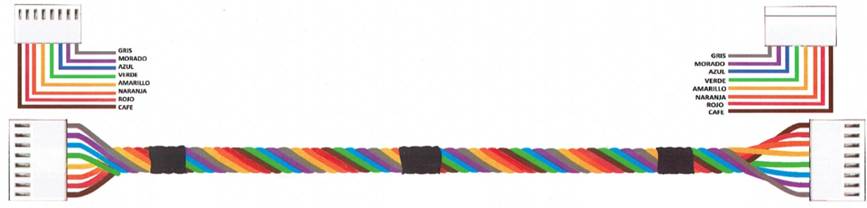

    Cable de teclado membrana: Sale del teclado y se conecta al módulo display volumen, de forma opcional se puede colocar en el módulo display venta siempre y cuando el display venta este interconectado con el módulo display volumen. No se recomienda hacer en empalmes entre ellos.
